شرح عملية jtag لأجهزة الدريم بوكس

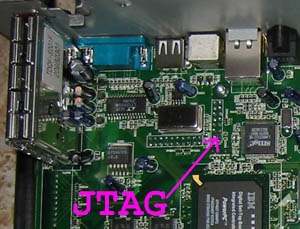

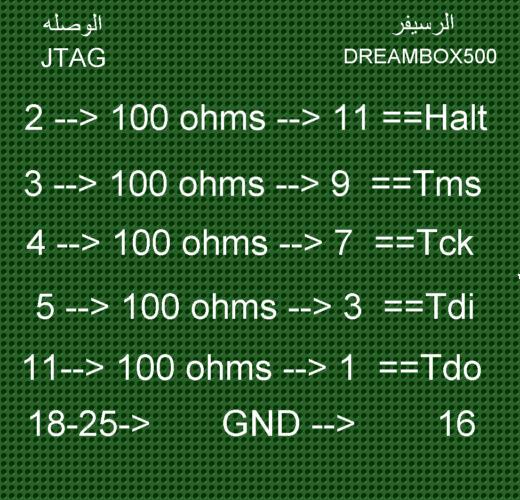

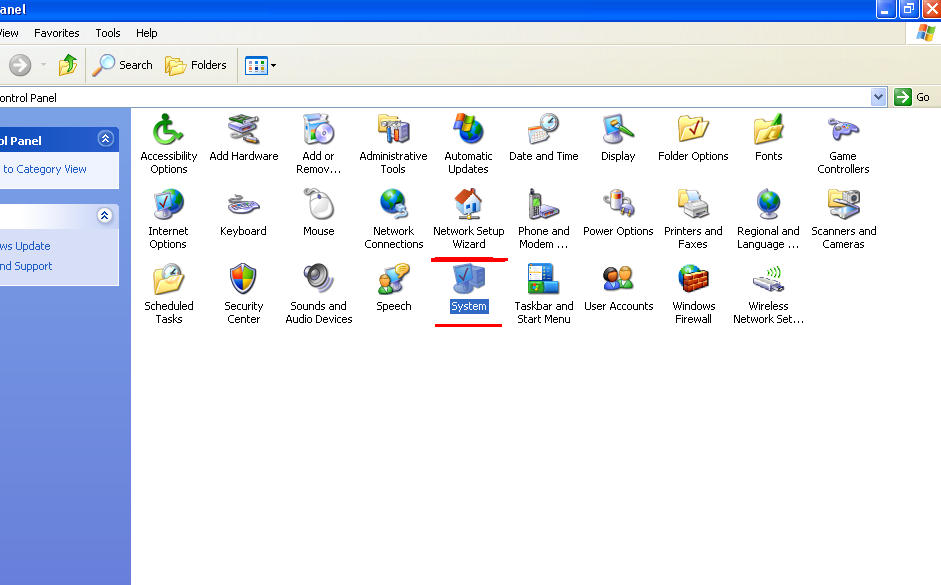

 سأشرح في هذه الحصة ماهية الطريقة عملية jtag لأجهزة الدريم بوكس بسم الله نبدأ المعدات المستعملة سلك عريض كما في الصورة plain cable وصلة الطابعة ب 25 مخرج LPT DB25 connector مقاومات بقيمة 100أوم 100ohms résistance XP SP2 PC كمبيوتر ECP+EPP printer port setup + never use interrupt وصلة طابعة ذات 25 مخرج DB25 male printer connector 6 أسلاك + 5 رسيستور بقيمة 100 أوم 6wires + 5 resistors of 100 ohms  طريقة التوصيل بين الدريم والوصله العاديه كما في الصورة أسفله  و هذه صورة للوحة الأم للدريم تبين النقاط التي نوصل بها JTAG  ومللاحضه اخرى يجب الانتباه لاعدادات الكمبيوتر كالتالي 1- ان تتأكد فى computer bios الخاص باللوحة الام ان LPT Printer تم ضبطه ECP+EPP وطبعا يجب اخذ ملاحظة عن الوضع الذى عليه لارجاعه مرة اخرى كما كان بعد الانتهاء 2- ان الويندوز المستخدم xp +sp2 وان نقوم باختيار control panel ثم system ثم hardware ثم Device manager ثم Ports (com & lpt( ثم printer port lpt1 ثم الضغط على الزر الايمن للماوس واختيار properties ثم اختيار port settings والتأكد على ان never use an interupt مختارة وطبعا يجب اخذ ملاحظة عن الوضع الذى عليه لارجاعه مرة اخرى كما كان بعد الانتهاء كما بالصور      عمل ستارت للبرنامج والتأكد أنه فى نفس اللحظة التى ستقوم بالضغط على connect فى البرنامج يجب وضع خيط الدريم فى الكهرباء واذا لم تنجح من اول مرة اوقف عمل البرنامج وانزع الخيط وحاول مرة اخرى حتى تنجح .  بعد التوصيل السليم والتأكد من كل التوصيلات السليمه 100% ملاحظه هامه : قم باختيار تشغيل البرنامج في نفس الوقت الذي تشغل فيه الدريم مع مراعاة تصغير اسم ملف البوت لودر ووضعه في نفس فولدر الجيتاج ومراعاة الملف السليم للجهاز. البرنامج في مرفق jtagwin5xxx الى موضوع اخر انشاء الله وبحول الله ودمتم في رعاية الله
----------------------------
مشاهدة جميع مواضيع sat_abdel
|
|
#2
2013/09/21, 09:35 AM
|
|||||
|
|||||
----------------------------
مشاهدة جميع مواضيع mohmed atres التعديل الأخير تم بواسطة mohmed atres ; 2013/09/21 الساعة 09:40 AM
|
|
#3
2013/09/21, 09:36 AM
|
|||||
|
|||||
----------------------------
مشاهدة جميع مواضيع mohmed atres
|
|
#4
2013/09/21, 09:47 AM
|
|||||
|
|||||
----------------------------
مشاهدة جميع مواضيع mohmed atres
|
|
#5
2013/09/21, 02:06 PM
|
|||
|
|||
|
----------------------------
مشاهدة جميع مواضيع sat_abdel
|
 |
|
