استقبال الأقمار الضعيفة أو التي خارج نطاق البث بأطباق صغيرة بعمل شبكة أطباق أريArray

منقول

كلنا يرغب في الحصول على أكبر طبق يمكن تركيبه وبأقل سعر

ولكن عناك عدة عقبات أهمها ارتفاع السعر وعدم وجود المساحة اللازمة لتثبيت الطبق
الى جانب عوامل أخرى

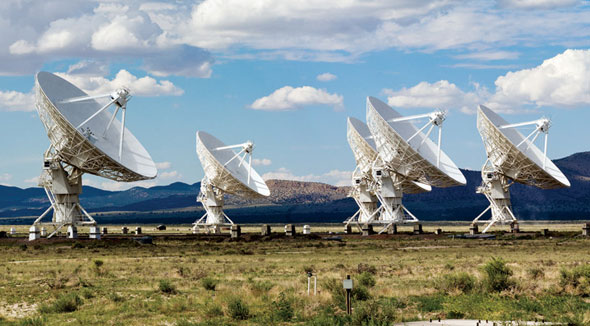

وهناك حل يُستخدم من قبل شركات الإتصالات والمؤسسات العلمية لتركيب عدة أطباق
حجم كل منها لا يقل عن الخمسة أمتار ويصل إلى 20 أو 30 متر للطبق
ثم توصيلها بما يسمى بلإنجليزية بالأري Array
للحصول على طبق ضخم يقارب مجموع أحجام هذه الأطباق ِ
وتستخدم كمبيوترات لمعادلة الإشارات من كل طبق



http://icons.wunderground.com/data/w...nut/20-800.jpg


http://www.symmetrymagazine.org/site...07_image02.jpg

المواد المستخدمة رخيصة ولكن تحتاج الى صبر ودقة
وتعمل لاستقبال قمر واحد ثابت فقط
(مثل الأسترا)

واليكم الطريقة
الفكرة ببساطة هي عبارة عن إضافة الإشارة المستقبلة من كل طبق للطبق الآخر للحصول على اشارة تعادل مجموع الأطباق المستحدمة

ولكن الواقع هو أن 3 أطباق ستعطي قيمة طبقين
والخمسة أطباق ستعطي قيمة 3.5 الى 4 أطباق
حسب جودة التركيب واختلاف قوة اللاقط والدقة في طول الأسلاك

الخطوة الأولى
احضر 3 أو 5 أطباق ذات متر1 وقم بتركيب كل منها على حدة وتوجيهها لأقوى قمر يمكنك استقباله
وقم بضبط زاوية الفيد والبؤرة بأتم وجه للحصول على أعلى إشارة

والآن للخطوة الثانية

قم بتوجيه دش واحد إلى أضعف قمر يمكنك استقباله وأعد ضبط زاوية الفيد والبؤرة

أعد هذه الخطوة مع كل طبق على حدة


قم بقطع أسلاك التوصيل من اللاقط لكل طبق لتكون متساوية إلى آخر مليمتر
(أي إختلاف في طول السلك سيؤدي الى وجود اختلاف في الإشارة مما سيؤثر سلبيا على الأطباق الأخرى)

من يملك جهاز سبكتروفوتومتر سيكون التركيب والضبط أسهل

قم بتوصيل سلكين وقم بنقل الإشارة لجهاز الإستقبال
(يجب أن تكون الإشارة أكبر من اشارة الطبق الواحد)

في حالة عدم حدوث ذلك قم بقطع جزء صغير من السلك الذي يعطي أقل إشارة وأعد التجربة لتحصل على أعلى إشارة

كررذلك مع السلك من اللاقط الثالث - في حالة استخدام 3 أطباق

وكررذلك الى الطبق الخامس - في حالة استخدام 5 أطباق

قم بتوصيل الثلاث أو الخمس أسلاك المتساوية معا لتحصل على وصلة يمكنك توصيلها بسلك واحد للجهاز الإستقبال

تمتع باستقبال القنوات الجديدة
(ملاحظة هامة: العملية ليست سهلة وتحتاج لصبر ومثابرة)




(أولا أخي الكريم النظرية ليست لي وهي معروفة وتستخدم في مجال التلسكوبات الفضائية)

صحيح أن 180 + 180 = 360
ولكني ذكرت أن كل 3 أطباق تعادل قوة طبقين
المساحة المستخدمة لكل طبق صحيحة
ولكن الإشارة الناتجة لا تساوي مجموع مساحة الطبقين بل تساوي مرة ونصف تقريبا حيث انه لا توجد أطباق تعمل بكفاءة 100%
وأكفأ طبق يكون عادة حوالي% 50-60 والأطباق الضخمة تقارب% 70

الطريقة تعمل للأقمار التي تكون تغطيتها ضعيفة لمناطق معينة ويمكن استقبالها بدش أكبر ولكنها تحتاج لدقة عالية في التركيب سواء كان من الطبق أو اللاقط أو الأسلاك

بالنسبة لإستخدام طبقين 180 سم فستحصل على إشارة صادرة من طبق يساوي 2.2 أو قريب من ذلك

بالنسبة لوضع إل إن بي ذو 4 مخارج على طبق واحد وجمع الأسلاك الخارجة منه الى مخرج واحد في الدايسك
فليست لدي أي فكرة أخي الكريم
ولكن الفكرة جميلة
جربها وأخبرنا بالنتيجة ومنكم نستفيد
------------------------------------
asharif
شكرا أستاذ فريد علي هذا الطرح
الفكره جيده ومنفذه فى المراصد الفلكيه الكبيره التى تراقب الأشعه الكونيه الكهرومغنطيسيه
التنفيذ فيه مشاكل
لكى نجمع إشارتين كما فى الصوره التاليه يجب ضبط زاوية الفيز أو الطور "phase angle" بين الإشارتين
فلو كان الفرق بين الإشارتين 180 درجه فسوف تلغى إحداها الأخرى كما فى السطر 2
ولو كانت الإشارتان متفقتان فى الزاويه فستتضاعف الإشاره الكليه " مجموع الإشارتين " سطر 5
ولو كانت الزاويه بين 0 ، 180 فسنحصل على شىء مثل سطر3 ، 4



وبما أننا ليس لدينا لا الأجهزه ولا السوفتوير لضبط الزاويه فنلجأ للطريق الصعب وبالتالى هناك إعتبارات يجب مراعاتها

أولا: يلزمنا وضع الأطباق علي خط واحد "شرق - غرب " وعلي نفس الإرتفاع من الأرض حتى تكون المسافه بين القمر والطبق واحده
ثانيا : أطوال الأسلاك تكون موحده
ثالثا : طريقة تجميع الأسلاك مع بعضها " ممكن إستخدام T-connection وصلة حرف تى
" استخدام الإسبلتر محظور لأن معظمها به محول والمحول كما هو معروف يصنع قفله علي تغذية العدسه "
رابعا : يجب أن يكون الريسيفر قادرا علي تغذية كل العدسات المطلوب تغذيتها
بمعنى العدسه المفرده تستهلك حوالى 80-100 مللى أمبير ، الريسيفر يعطى من 200-350 مللى أمبير حسب جودة صناعته
هذا ما يحضرنى الآن والموضوع مطروح لإجتهادات الإخوه
والله أعلى وأعلم

[فني تركيبات]

للاسف اخى الكريم
موضوع ليس به اى افاده
مغلــــق
