#1
2016/04/01, 02:36 PM
|
||||
|
||||
كيوماكس فرجن 1 الجديد قاطع صورة
الجهاز قاطع صورة الجهاز كان عند واحد الله يخليية كان مغير لة دايرة الاوديو فيديو والرجول بتاع الاوديو الاربعة متهتكين والرجول انشالت من مكانها كانو بيشتغل بمكوي رجل المهم انا جبت نفس البوردة علشان اعرف مكان الخطوط المهم بلافو عرفتها ووصلتها بس برضو فاصل صورة خدت كوبري من رجل الفيديو لمقاومة جنب الاوديو جاب صورة بس غامقة ممكن مساعدة بارك الله لكم
----------------------------
مشاهدة جميع مواضيع رحمة ونور التعديل الأخير تم بواسطة م \ رامى الاسناوى ; 2016/04/07 الساعة 06:00 PM
|
|
#2
2016/04/01, 06:07 PM
|
|||
|
|||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع اسلام مدكور
|
|
#3
2016/04/01, 06:10 PM
|
||||
|
||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع رحمة ونور
|
|
#4
2016/04/01, 06:11 PM
|
|||
|
|||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع اسلام مدكور
|
|
#5
2016/04/01, 11:33 PM
|
|||||
|
|||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع احمد سمير
|
|
#6
2016/04/02, 12:19 AM
|
|||||
|
|||||
|
رد: كيوماكس فرجن 1 الجديد قاطع صورة
إتفضل يا أخي

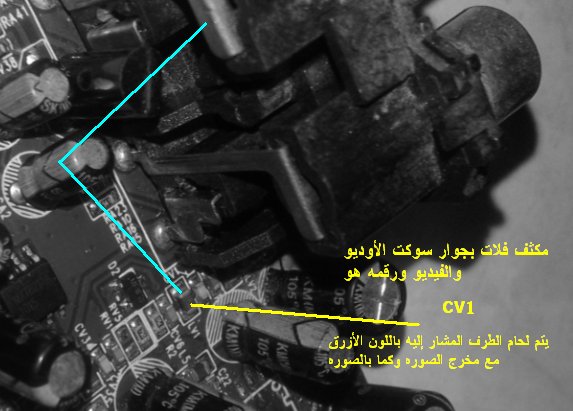

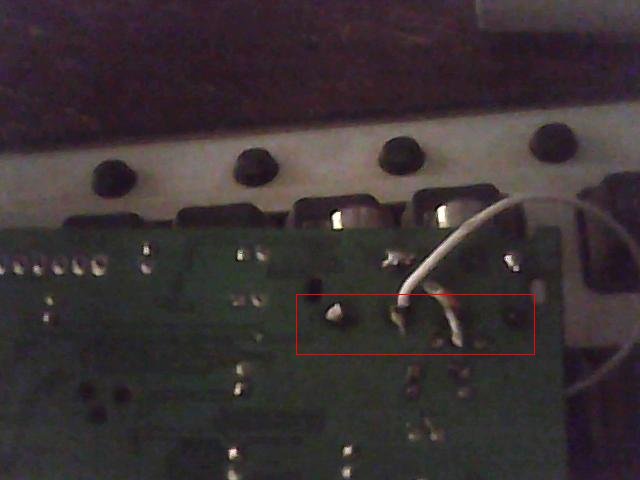

فقط تابع الشرح المبسط اللي على الصور يعني لو عاوز تصنع بوردة الريسيفر وإنته في الحمام صدقني هخليك تصنعه ههههه وأي خدمه ياحبيبي  وهذه صوره أخرى توضح كيفية توصيل مخرج للصورة عن طريق قطعة سلك لايتعدى طولها ال 5 سم  أما هذه الصورة فهي تخص مخرج الصوت وهو وكما موضح بالصورة الأتية هتوصل قطعة سلك برأس المكثف المشار إليه ورقم هذا المكثف هو CA9 هتوصل طرف قطعة السلك على الناحية المشار إليها في الصورة إلى مخرج الأوديو
----------------------------
مشاهدة جميع مواضيع احمد سمير التعديل الأخير تم بواسطة احمد سمير ; 2016/04/02 الساعة 12:20 AM
|
|
#7
2016/04/02, 10:25 PM
|
||||
|
||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع رحمة ونور
|
|
#8
2016/04/02, 10:32 PM
|
|||||
|
|||||
|
رد: كيوماكس فرجن 1 الجديد قاطع صورة
اقتباس:
اقتباس:
مش فاهم حاجه وضح أكتر ياغالي
----------------------------
مشاهدة جميع مواضيع احمد سمير
|
|
#9
2016/04/02, 10:56 PM
|
||||
|
||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع رحمة ونور
|
|
#10
2016/04/02, 11:01 PM
|
|||||
|
|||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع احمد سمير
|
|
#11
2016/04/02, 11:20 PM
|
||||
|
||||
|
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع احمد احمد
|
|
#12
2016/04/03, 12:05 AM
|
|||||
|
|||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع احمد سمير
|
|
#13
2016/04/03, 04:12 PM
|
||||
|
||||
|
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع احمد احمد التعديل الأخير تم بواسطة م \ رامى الاسناوى ; 2016/04/03 الساعة 04:29 PM
|
|
#14
2016/04/07, 04:46 PM
|
||||
|
||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع رحمة ونور
|
|
#15
2016/04/07, 05:49 PM
|
||||
|
||||
رد: كيوماكس فرجن 1 الجديد قاطع صورة
----------------------------
مشاهدة جميع مواضيع رحمة ونور
|
 |
|
