افتراضي بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

اقدم لكم اليوم طريقة بث قناة علي الترددات الارضية وامكانية استقبالها بأي تليفزيون عادي

الاجهزة المستخدمة

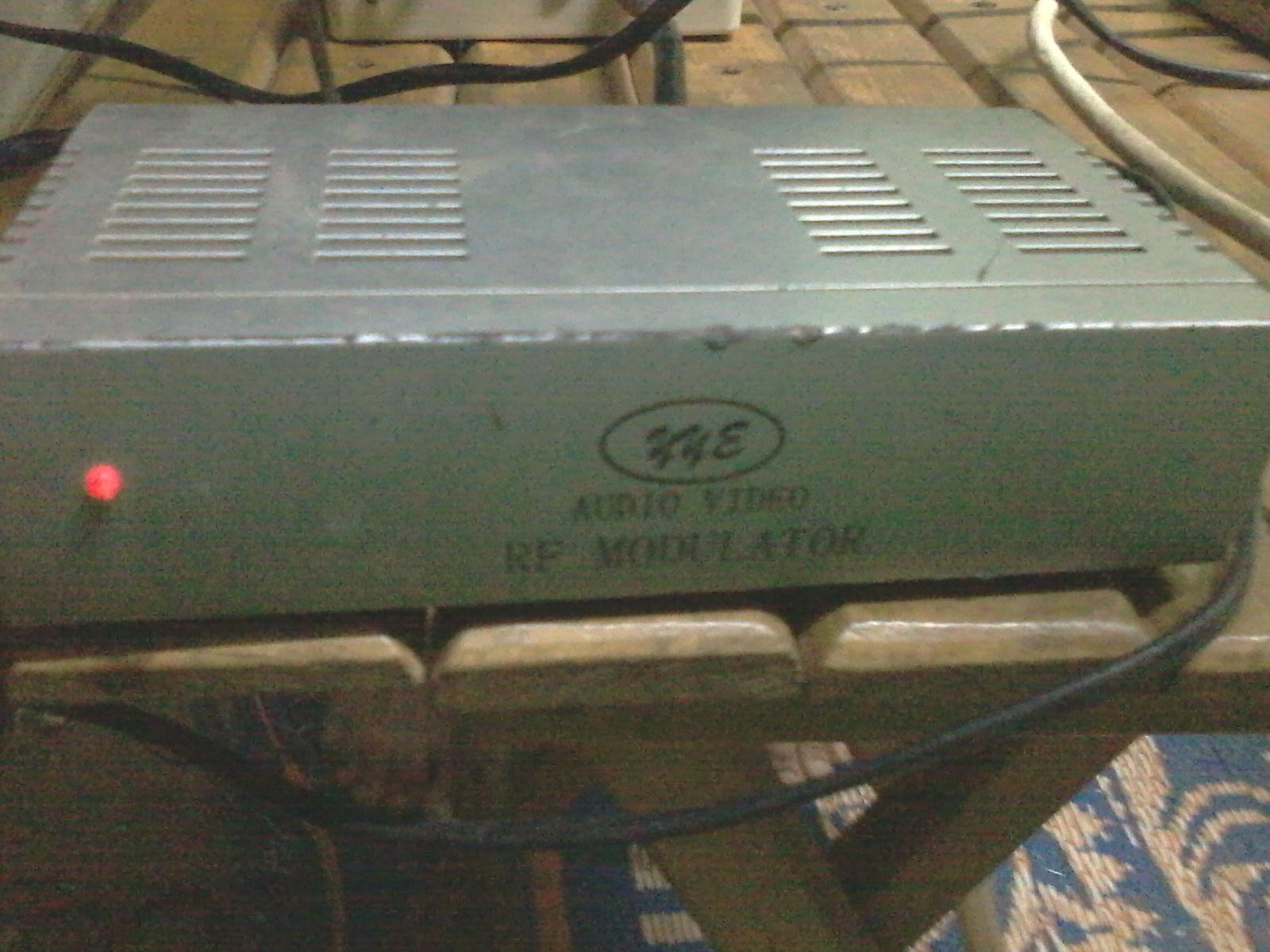

موديوليتور لتحويل الصورة والصوت(AV) الي موجات ارضية(RF)

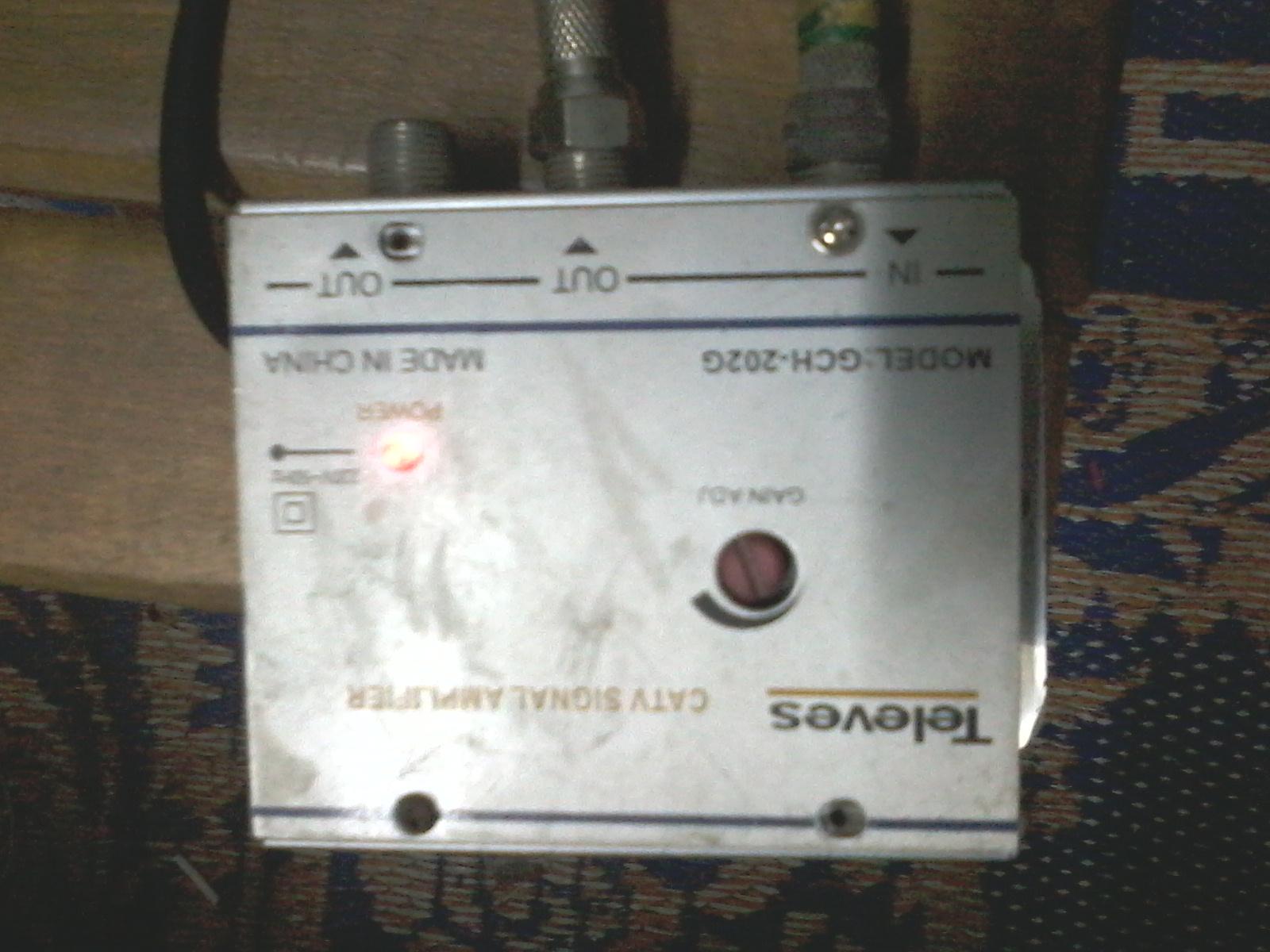

عدد 4 امبيليفير لتقوية الاشارة ومضاعفتها



عدد 2 اريال صناعة يدوية لبث الاشارة


طريقة التوصيل

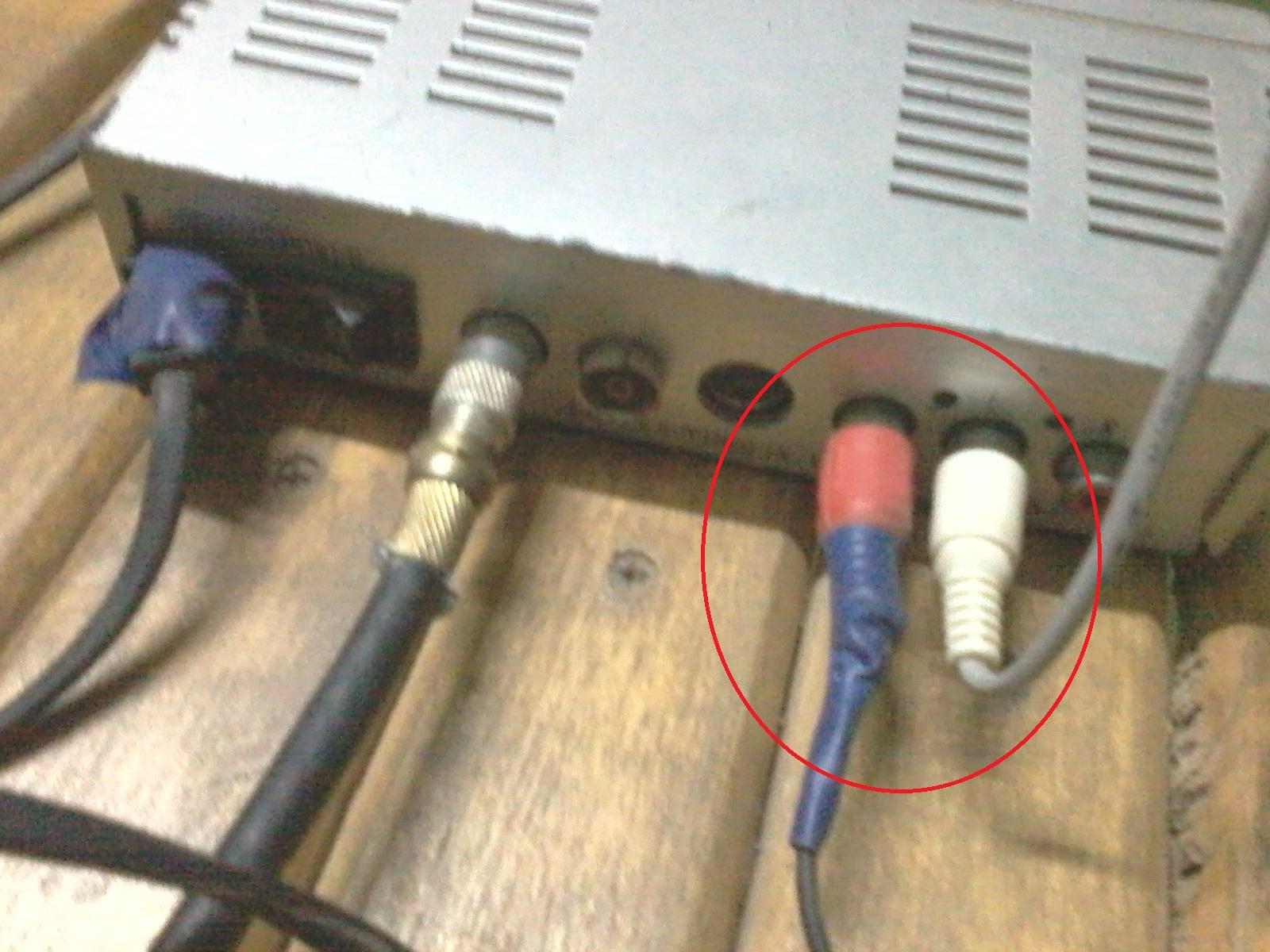

يتم توصيل طرفي الصورة والصوت من الريسيفر الي مدخل (AV) في الموديوليتور

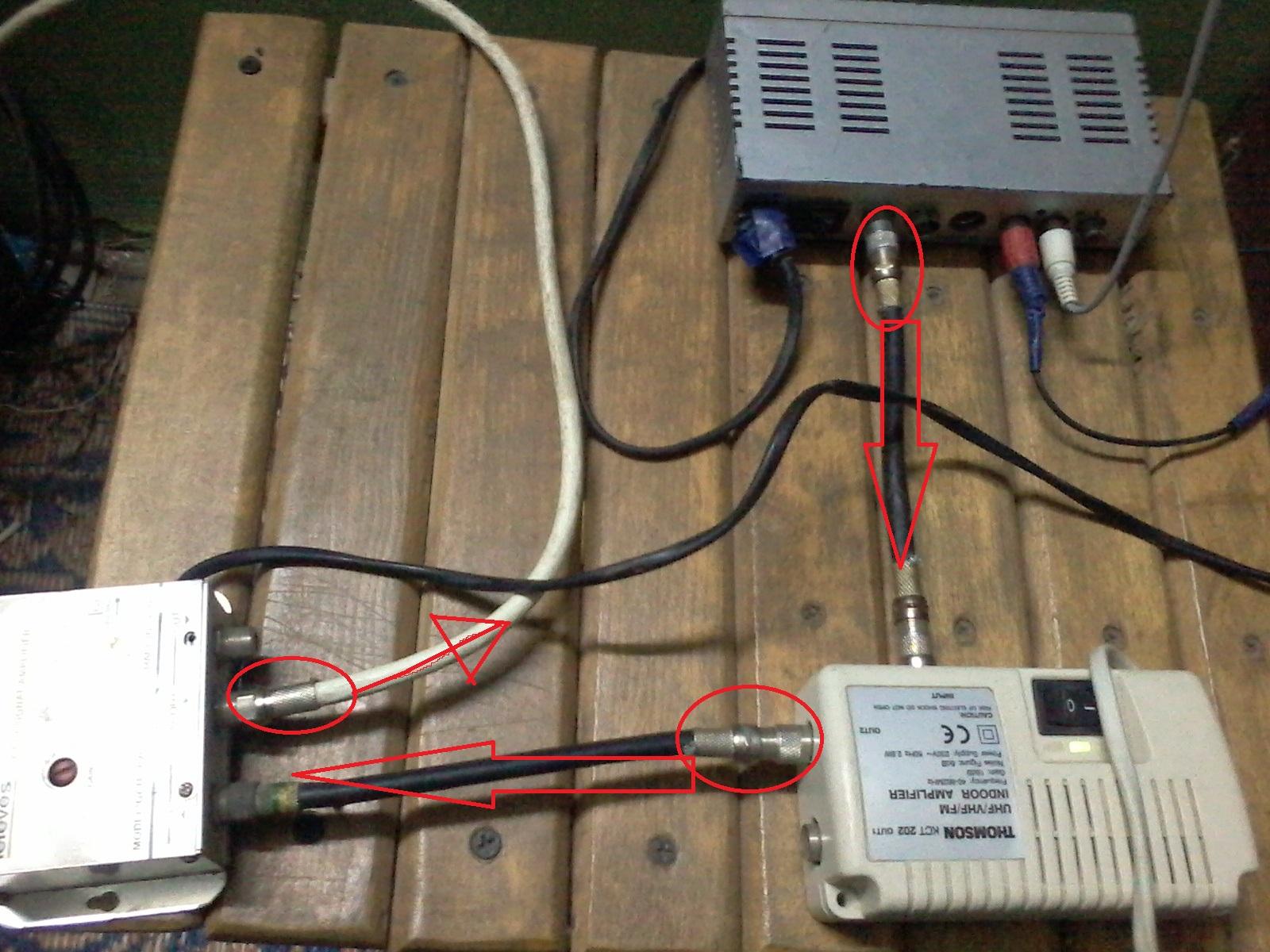

ثم يتم توصيل مخرج (RF) من الموديوليتور الي مدخل الامبليفير ثم من مخرج الامبليفير الي مدخل الامبليفير الاخر حتي يتم توصيل الاربع اجهزة (الامبليفير) علي التوالي

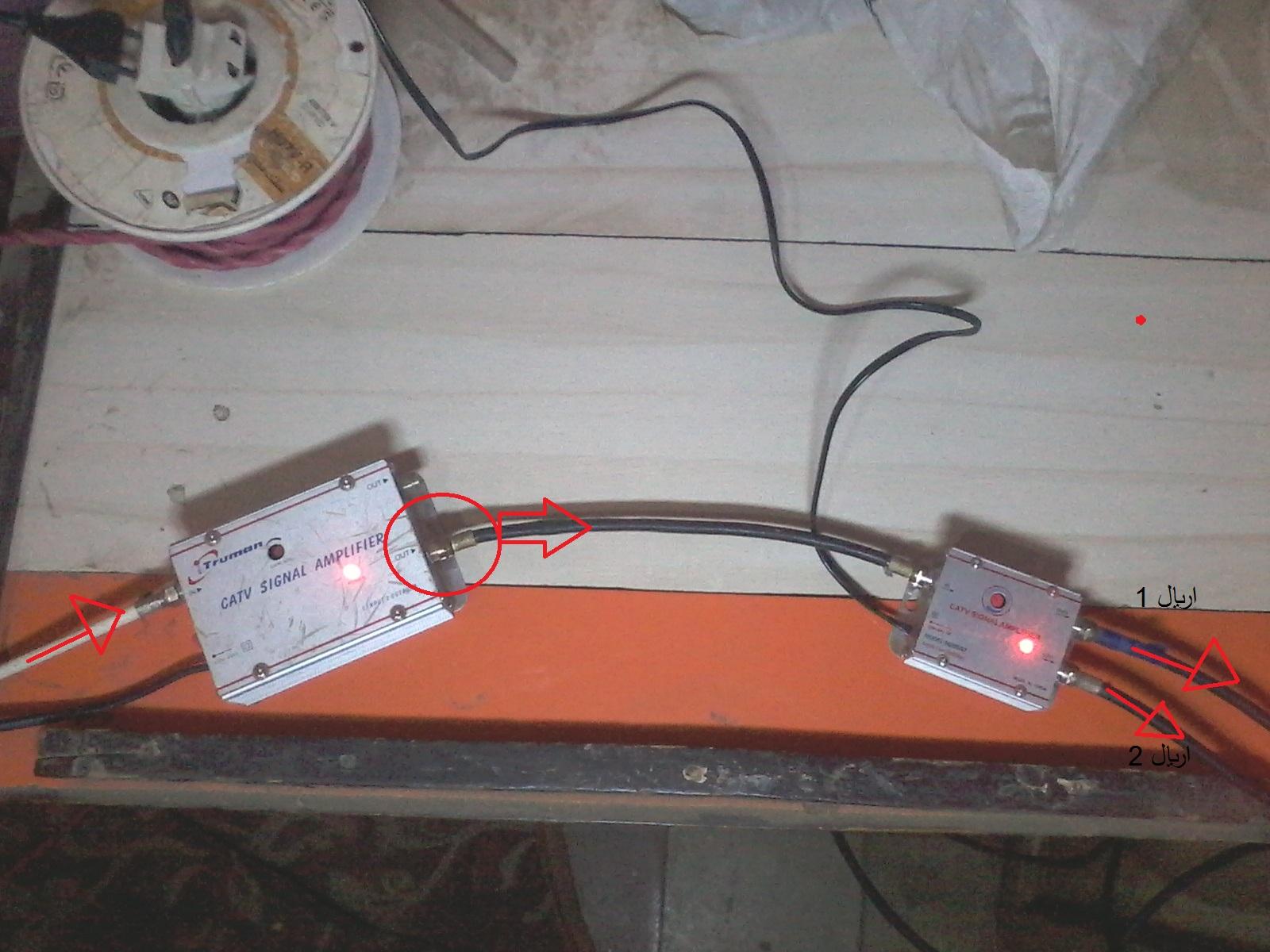

وفي النهايا نوصل مخرجي الامبليفير الاخير الي سلكي الاريال كما في الصورة

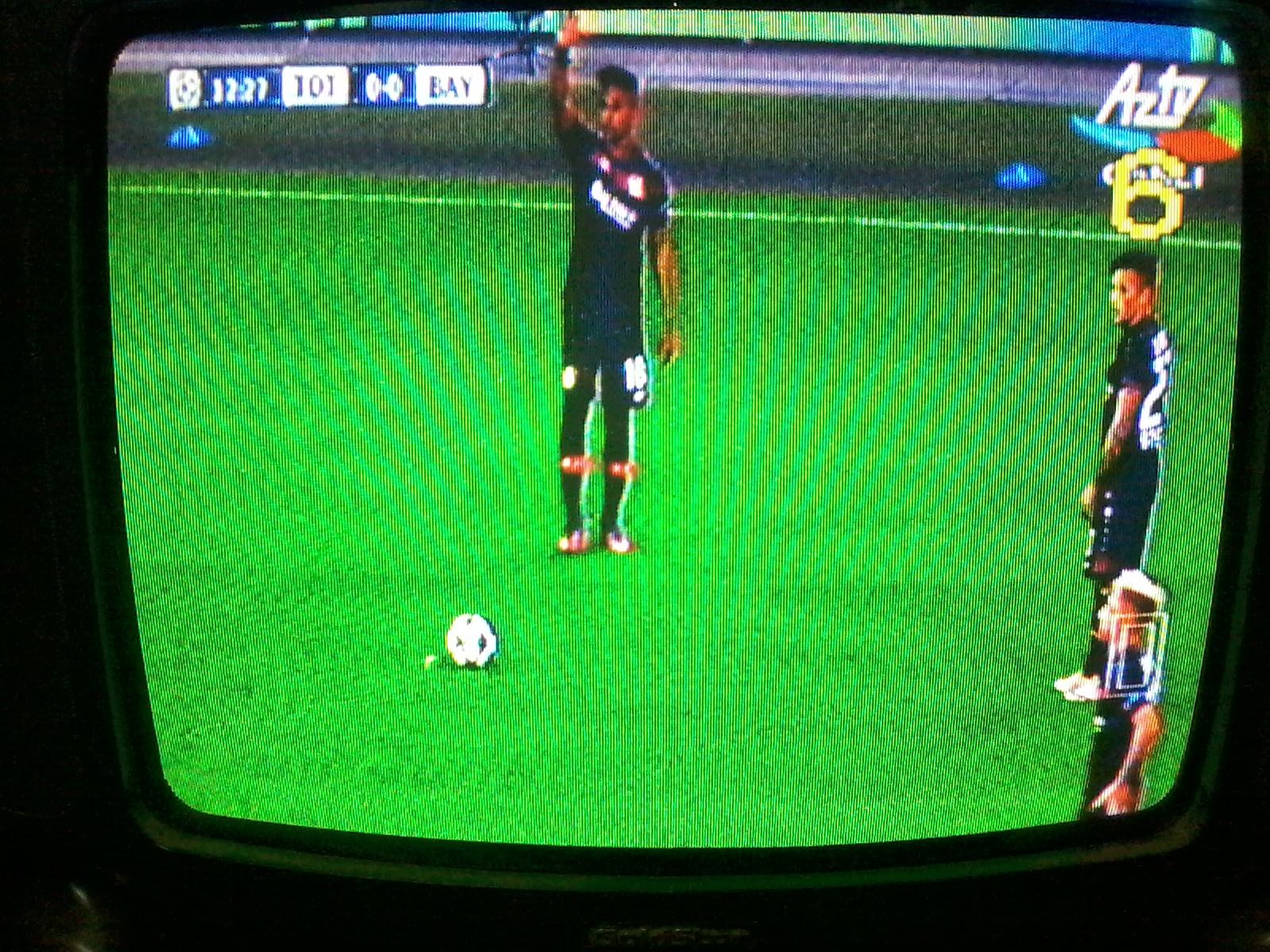

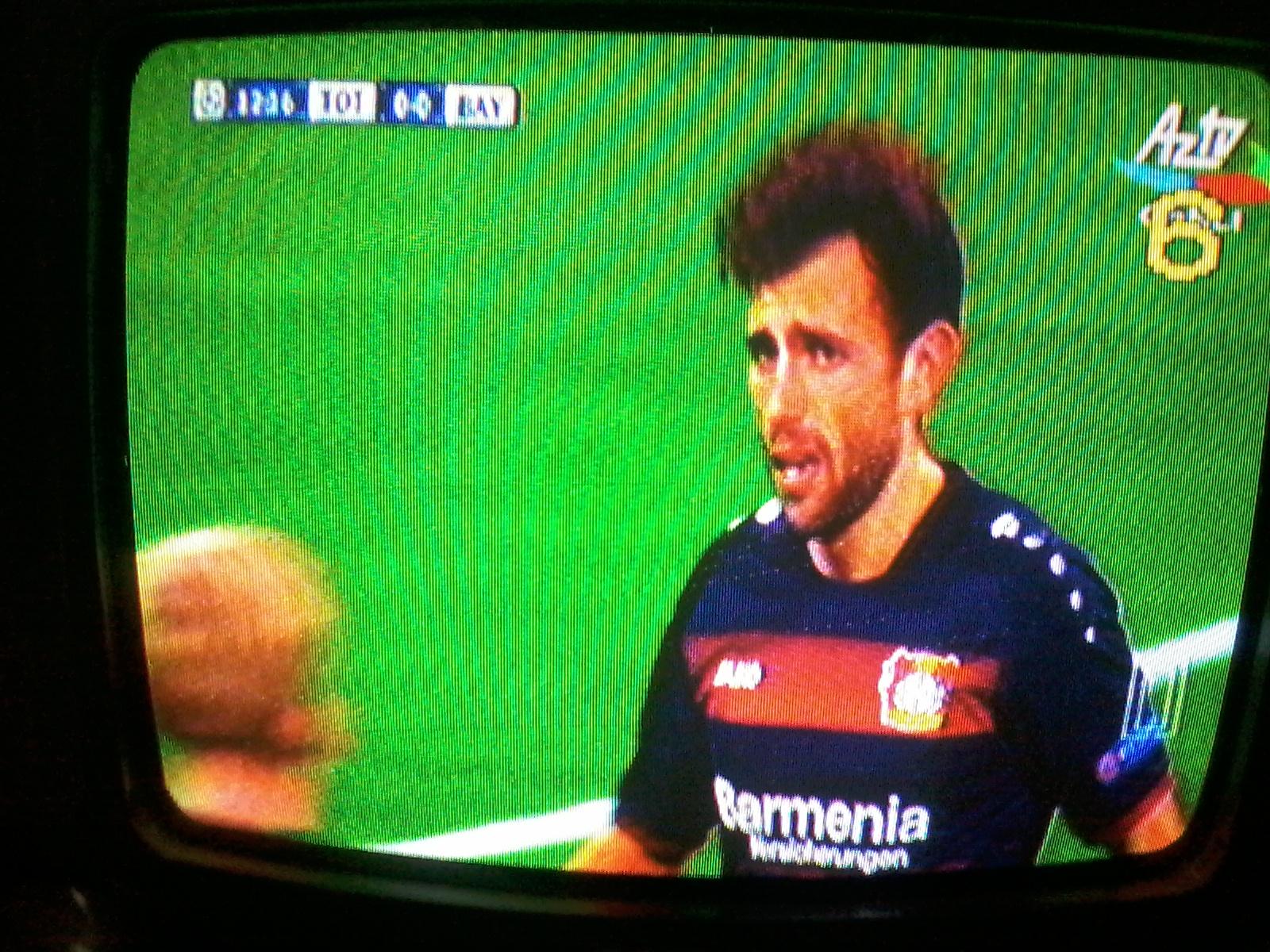

بعض صور القناة اثناء مباراة توتنهام اليوم

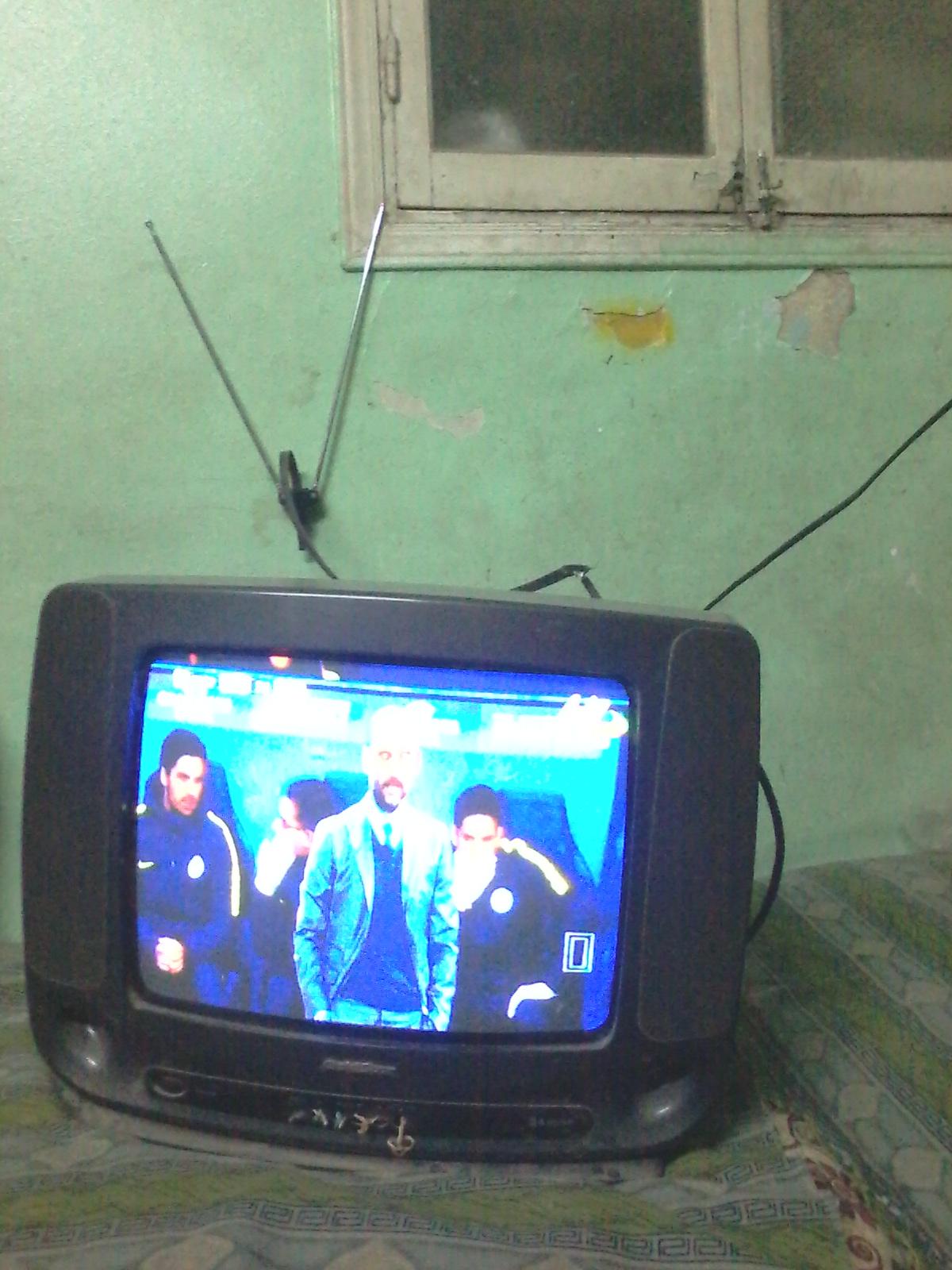

وبرشلونة بالأمس والاستقبال بالأريال الداخلي من بعد 50 متر


وسوف اقوم بتصوير الاريال ان شاء الله
رد مع اقتباس
  #2
قديم 2016/11/03, 01:05 AM
الصورة الرمزية mahmoud_saber77
mahmoud_saber77 mahmoud_saber77 غير متواجد حالياً
مصراوى فعال
رابطة مشجعى نادى الزمالك
رابطة مشجعى نادى الزمالك
تاريخ التسجيل : 2010 Jun
المشاركات : 206
الدولة : egypt
افتراضي رد: بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

موضوع جميل
تسلم ايدك بس يا ريت ترفع الصور كاملة
رد مع اقتباس
  #3
قديم 2016/11/03, 01:14 AM
الصورة الرمزية حسين31
حسين31 حسين31 غير متواجد حالياً
كبـــار اعضاء مصـرواي ســات
رابطة مشجعى نادى الأهلى
رابطة مشجعى نادى الأهلى
تاريخ التسجيل : 2011 Jan
المشاركات : 11,312
الدولة : مصرنجع حمادى
افتراضي رد: بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

الله ينور عليك
=============
اليك طريقه اسهل وافر اخى الكريم
موزع به مدخل فديو اديو
يوضع على خرج الرسيفر
ويوصل بكهرباء بمحول 12 فولت
ويوزع حتى 100 متر بصوره ممتازه
على ار اف
التوقيع
----------------------------
مشاهدة جميع مواضيع حسين31
رد مع اقتباس
  #4
قديم 2016/11/03, 04:34 PM
Mohammad Nabil Mohammad Nabil غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2014 Aug
المشاركات : 148
الدولة : مصر
افتراضي رد: بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

ممكن معلومات اكثر عن هذا الجهاز وما هو سعره وطريقة استخدامه
رد مع اقتباس
  #5
قديم 2016/11/03, 10:28 PM
الصورة الرمزية المهندس/احمد جمال
المهندس/احمد جمال المهندس/احمد جمال غير متواجد حالياً
مراقب مساعد اقسام تركيبات الدش والدش المركزي
رابطة مشجعى نادى ليفربول
رابطة مشجعى نادى ليفربول
تاريخ التسجيل : 2011 Sep
المشاركات : 13,480
الدولة : يقيم في ‏زالتسبورغ‏
افتراضي رد: بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

الله ينور والله نفسى اعملها ممكن تكلفه
رد مع اقتباس
  #6
قديم 2016/11/03, 11:28 PM
الصورة الرمزية هيثم 555
هيثم 555 هيثم 555 غير متواجد حالياً
مصراوى متميز
رابطة مشجعى نادى ريال المدريد
رابطة مشجعى نادى ريال المدريد
تاريخ التسجيل : 2013 Mar
المشاركات : 1,283
الدولة : مصر
افتراضي رد: بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

الله ينور والله
التوقيع
رد مع اقتباس
  #7
قديم 2016/11/03, 11:29 PM
الصورة الرمزية هيثم 555
هيثم 555 هيثم 555 غير متواجد حالياً
مصراوى متميز
رابطة مشجعى نادى ريال المدريد
رابطة مشجعى نادى ريال المدريد
تاريخ التسجيل : 2013 Mar
المشاركات : 1,283
الدولة : مصر
Post رد: بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

الله ينور
التوقيع
رد مع اقتباس
  #8
قديم 2016/11/04, 03:02 AM
ANSHALTOT ANSHALTOT غير متواجد حالياً
مصراوى نشيط
رابطة مشجعى نادى الأهلى
رابطة مشجعى نادى الأهلى
تاريخ التسجيل : 2014 Feb
المشاركات : 165
الدولة : مصر
افتراضي رد: بالصور...طريقة بث قناة علي الموجات الارضية التناظرية في نطاق المنطقة المحيطة

الله ينور والله
----------------------------
مشاهدة جميع مواضيع ANSHALTOT
رد مع اقتباس
