[Ahmed Yousry 81]

لعيون استرا2 تم التعديل على اذرع الطبق
اولا ثبت مسمار فى فتحة البؤرة بمنتصف الطبق وتم ربط سلك فى المسمار وعمل دائرة حتى يكون مكان الفتحات الجديدة متساوية
ثم تمرير السلك فوق فتحة مسمار الذراع الاصلى وصولا الى الدائرة ووضع علامة وعمل ثقب جديد
تم عمل الثلاث ثقوب وتم تزويد طول الاذرع مع الحفاظ على البعد البؤرى الامثل لطبقى 82.5 من خلال التجربة برغم ان بحساب الابعاد ناتج البعد البؤرى يكون اكبر من 82.5 ولكن فعليا الاداء الامثل عندى على 82.5
النتائج
زادت اشارة التردد 12285 من 23% الى 59% وبالامس وصلت الاشارة الى 62%
اليكم الصور
صورة الاشارة قبل التعديل على الطبق

http://www.masrawysat.com/vb/showthread.php?t=2389766
وصور الاشارة بعد التعديل

وصور تعديل الطبق

[Ahmed Yousry 81]

صور تعديل الطبق

[خالد الغمراوى]

مبروك الاستقبال ولكن هل ام استقبال اي تردادت اخري

[Ahmed Yousry 81]

صورة الطبق بعد التعديل

[Ahmed Yousry 81]

صورة الاشارة بعد التعديل
اسف ما عرفت اجمعهم كلهم فى الموضوع

[Ahmed Yousry 81]

المشاركة الأصلية كتبت بواسطة خالد الغمراوى

مبروك الاستقبال ولكن هل ام استقبال اي تردادت اخري

الله يبارك فيك يا غالى
رغم ان الاشارة وصلت 62% ولكن لم اتمكن من استقبال اى تردد اخر
رغم ان فى ترددات بتنزل فى البحث الاعمى واخرى الاشارة بتتحرك بين 0% و 11% ولكن لا تثبت

[خالد الغمراوى]

مبروك الاستقبال انا بفضل الله بقطعة يتيمة سترونج حديد استقبل 5تردادت ولكن طبق يركليبس

[Ahmed Yousry 81]

المشاركة الأصلية كتبت بواسطة خالد الغمراوى

مبروك الاستقبال انا بفضل الله بقطعة يتيمة سترونج حديد استقبل 5تردادت ولكن طبق يركليبس

الله يبارك فيك اخى
القطعة المستخدمة فى الموضوع ترومان 2 مخرج والطبق صافيه 220 بريفكس
طبقك ممتاز الله يباركلك فيه

[waleed omar]

ممتاز يا غالى افكار موجودة ويتم تنفيذها وتكلل بالنجاح
سبق وعرضت فكرة تعديل الازراع على الطبق ولم اجد اهتمام بهذا الشأن

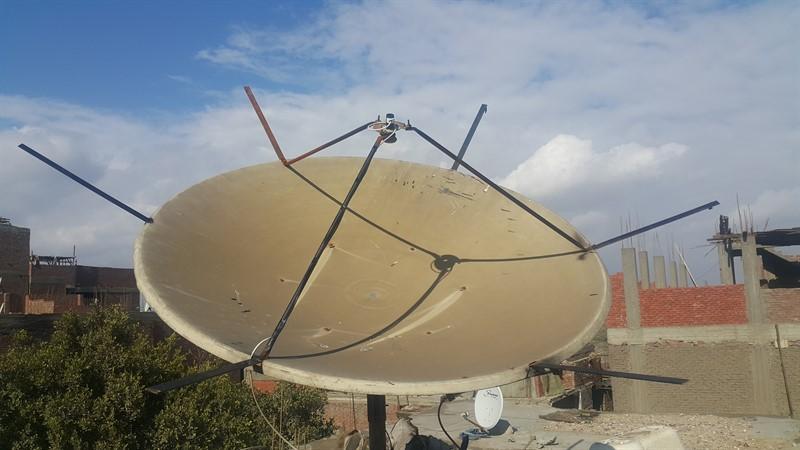

ودى صورة لاخ قام بتعديل الازراع على طبق 240 وفى نفس الوقت عمل طريقة لتكبير الطبق من خلال امتداد حديدى كما بالصورة

[Ahmed Yousry 81]

المشاركة الأصلية كتبت بواسطة waleed omar

ممتاز يا غالى افكار موجودة ويتم تنفيذها وتكلل بالنجاح
سبق وعرضت فكرة تعديل الازراع على الطبق ولم اجد اهتمام بهذا الشأن
ودى صورة لاخ قام بتعديل الازراع على طبق 240 وفى نفس الوقت عمل طريقة لتكبير الطبق من خلال امتداد حديدى كما بالصورة

النتيجة ممتازة اخى وهناك فرق واضح فى الاشارة ولكن يفضل التعديل من داخل الحافة الداخلية للطبق بعيدا عن مكان التنية " تقوية" الطبق
ولاعطاء فرصة لتعديل الحواف والتى بالتنى احيانا تزيد الاشارة او تبثتها ان كانت غير ثابتة

[waleed omar]

المشاركة الأصلية كتبت بواسطة malsi

النتيجة ممتازة اخى وهناك فرق واضح فى الاشارة ولكن يفضل التعديل من داخل الحافة الداخلية للطبق بعيدا عن مكان التنية " تقوية" الطبق
ولاعطاء فرصة لتعديل الحواف والتى بالتنى احيانا تزيد الاشارة او تبثتها ان كانت غير ثابتة

تمام اخى الغالى وهذا التعديل له اثر ايجابى مع استرا 28
لكن هل التعديل ترتب عليه نتائج افضل بالنسبة لاسترا 19 ؟؟؟؟

[Ahmed Yousry 81]

المشاركة الأصلية كتبت بواسطة waleed omar

تمام اخى الغالى وهذا التعديل له اثر ايجابى مع استرا 28
لكن هل التعديل ترتب عليه نتائج افضل بالنسبة لاسترا 19 ؟؟؟؟

نعم اخى الزيادة فى الاشارة على استرا 2 واسترا 1 وقمر الثور
تصل فى بعض الترددات الى 10 درجات او اكثر دون مبالغة

[Ahmed Yousry 81]

اعلى اشارة لتردد 11258 كانت 72% قبل التعديل
الان 88% بعد التعديل
صورة باشارة التردد
11258 استرا 1 "19e"

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة malsi

اعلى اشارة لتردد 11258 كانت 72% قبل التعديل
الان 88% بعد التعديل
صورة باشارة التردد
11258 استرا 1 "19e"

تعبتنى معاك أستاذ ميسى ياريت تقرأ موضوعى عن إرفاق الصور بالضغط علي لنك موضوعاتى أسفل المشاركه وتأكد أن حسن إرفاق الصور سيجعل موضوعاتك تظهر فى أبهى صوره مع تحياتى

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة malsi

النتيجة ممتازة اخى وهناك فرق واضح فى الاشارة ولكن يفضل التعديل من داخل الحافة الداخلية للطبق بعيدا عن مكان التنية " تقوية" الطبق
ولاعطاء فرصة لتعديل الحواف والتى بالتنى احيانا تزيد الاشارة او تبثتها ان كانت غير ثابتة

تنى الحواف أخى العزيز خطأ شائع وقد يخل بإستدارة الطبق ويقلل من إشارته ، فالهدف من الإنحناءات فى الحواف هى الحفاظ علي شكل الطبق
