اولا الجهاز راكب عليه شاسيه السماح
العطل
فاتح 10 سم فلى منتصف الشاشه
كان فيه 4 مكثفات منفخين غيرتهم ومازال العطل مسمتر
غيرت الدفلكشن نفس العيب

بيانات الجهاز
str c5297
c5296
78040
la76810A
utc5265
24c08A

[المهندس عليان]

قياس الجهود على الفرتكال مع العلم انه تم تغير الفرتكال
الرجل 2 عليهما 14.9
والرجل 6 عليها 15.6
والرجل 5 عليها 12.8

[حافظ السويد]

هذه الجهود منخفضة
يوجد مقاومة R550 على خرج الشوبر وعلى خط 25 فولت
ممكن تكون مرتفعة قيمتها
وقيمتها1 اوم
تاكد منها واخبرنا

[المهندس عليان]

يمكن حضرتك تقصد r565 لان دورت على 550 مش لاقيها
ولكن المقاومه المذكوره 565 محترقه

[المهندس عليان]

بتقيس على الجهاز 6 كيلو
لازم 1 اوم
ممكن الوانها

[حافظ السويد]

هل هي تربط موجب المكثفC563 والطرف 2 في ايسي الفريتكال
تاكد منها
لانه اذا كانت ليست المقاومة المقصودة وتركيب مقاومة 1 اوم تعمل مشكلة

[المهندس عليان]

مرتبطه بارضى المكثف 563 ثم بعد المقاومه ب ترنزستور v551 وقيمته هى cd1274

[المهندس عليان]

اسف مرتبطه بموجب المكثف 563

[حافظ السويد]

على كل حال المقاومةR565 قيمتها
1.5 كيلو
بني اخضر احمر ذهبي
اما المقاومة R550 تربطموجب المكثفC563 معك كلكتر الترانسستورV551
اذا كان موجود جهد 25 فولت على ايمتر الترانسستور المذكور وليس موجود على كلكتر لترانسستور
ممكن يكون الترانسستور معطوب
ابدله وجرب

[المهندس عليان]

تم بعد المقاومه متجه الخط الى VD562
لما رفعت المقاومه وقف الجهاز عن العمل

[حافظ السويد]

اليك صورة مخطط
بالنسبة للمؤشر عليه بالاسهم الخضراء
لاعلاقة لها بالعطل
اما المؤشر عليه بالاسهم الحمراء يجب ان يكون عليها 25 فولت
قبل الترانسستور وبعد الترانسستور
وعليك اعتبار المربع الموجود بداخله الرقم25 فولت هو ايسي الفريتكال
مركز الخليج

[المهندس عليان]

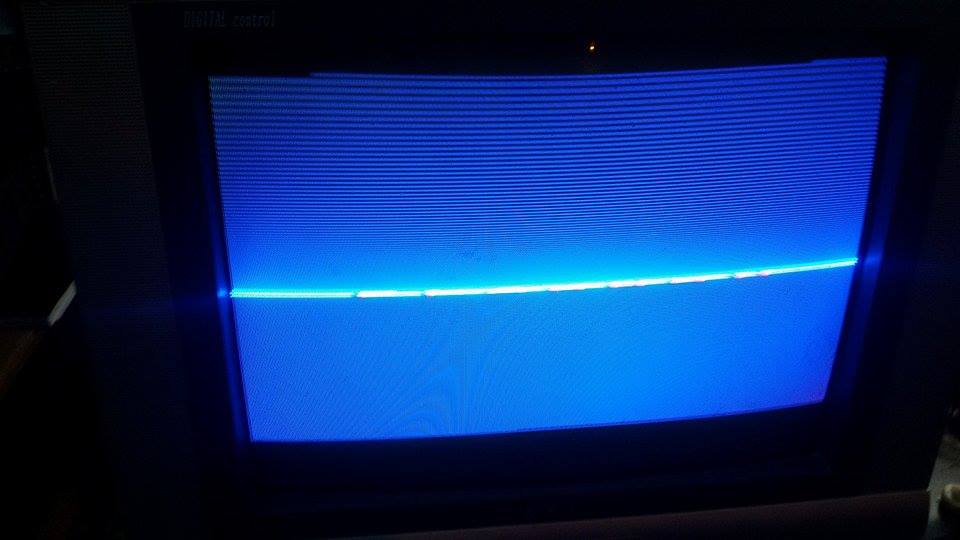

دى صوره للعطل

[المهندس عليان]

المقاومةR565 قيمتها
1.5 كيلو
بني اخضر احمر ذهبي
اين اجدها فى اى شاسيه صينى خرده

[المهندس عليان]

وجدت المقاومةR565 والجهاز فتح ولكن المقاومه بتسخن بدها تضرب فى خطا بعد المقاومه

[حافظ السويد]

يوجد منها في اغلب الشاسيهات
وممكن تركب 2.2 كيلو بدل عنها
احمر احمر احمر ذهبي
لاكن لم تذكر لي هل وصل الجهد 25 فولت الى الطرف2 في ايسي الفريتكال
