إليكم طريقة إصلاح وصيانة دائرة الباور فى أجهزة الرسيفر
الموضوع اهداء الى
اسره مصراوى سات

تتعرض دوائر الباور في أجهزة الريسيفر لعدة أعطال .
منها التوقف التام عن العمل.
ومنها عدم أدائها المثالي.

والتوقف التام ينقسم إلى عدة أقسام :
منها تلف مرحلة دخول التيار ومنها تلف مرحلة الخروج
ومرحلة الدخول منها ما يكون بسيطا ومنها ما يكون معقدا وكذلك مرحلة الخروج
وأماعدم أدائها المثالي فينتج عنه خلل في الفلت الخارج أما بنقص فيه أو عدم
ترشيح له أوغياب أحد الجهود الخارجة وذلك في كل أجهزة الريسيفر بصفة عامة

وأثناء الشرح سأتناول عدة نماذج سوف انتقيها بعناية
حتي تشمل كل الحلول إن شاء الله

ولمراجعة أي دائرة باور يجب إتباع الخطوات التالية

عطل كلي : الجهاز فاصل نهائي

الجهاز فاصل نهائي ولا يوجد أي خوارج للباور يجب مراجعة الأتي بالترتيب
التأكد من وجود 300 فلت على المكثف الكبير. إذا ليوجد أي فلت عليه
ينحصر الخلل في 3 مراحل
1* الصهيرة أو الفيوز Fusible
2* التأكد من الملف Transfo L 1
3* التأكد من ألــ 4 ديودات Diodes

[IMG]

http://www14.0zz0.com/2015/07/31/23/378684612.jpg

[/IMG]
إذا كانت المراحل السابقة سليمة فالقصر ربما يكون بالمكثف الكبير نفسه
أما إذا يوجد على المكثف 300 فولت والجهاز لايخرج أي فولت
فيجب تغيّير القطع الآتية ذكرها

1* إي سي الباور IC
2* الفوتوكوبلير Photo Coupleur PC 817
3* ترانزيستور TR Régulateur TL 431

الجهاز يخرج بعض الفلتات ولا يخرج البعض الأخر

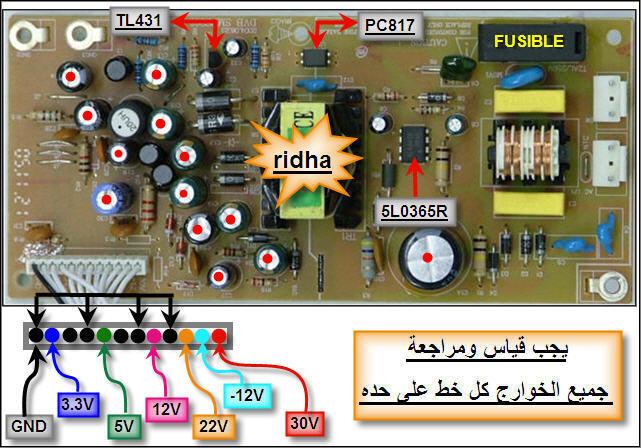

يجب مراجعة كل خط على حده : الفلت 30 و 22 و12 و5 و3.3 فلت

فمثلا يخرج الجهاز 12 و5 فلت فقط ولا يخرج الباقي فيجب قياس خط 30 فولت
من عند سكوت الباور مرورا بالمكثفات والمقاومات والسليكونات وتغييّر التالف
منها وهكذا كل خط وحده حتى يثم خروج جميع الفلتات بشكل سليم

السبب في تذبذب الفلتات

بداية يحدث جفاف المكثفات التي تقوم بتنعيم الجهود الخارجة من دائرة الباور
وبالتالي ينتج عن تذبذب الجهود لأنها مكثفات تثبيت الفلت.
ودائما تنحصر ما بين هذه الأرقام في الحد المطلوب منها :
1000µF.470µF.330µF.220µF 10V.16V.25V.35V

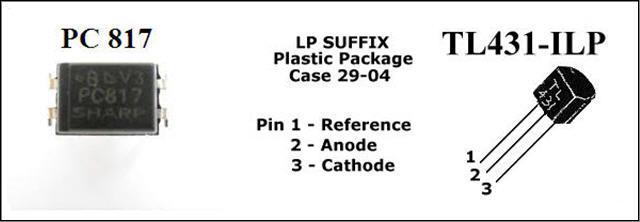

وأيضا الترانزيستور TL431 أو الفوتوكبلير وهو الآي سي الصغير ويحمل
رقم PC 817 وهو يغدي الترانزيستور والمسئول عن تخريج
الجهد 3.3 فولت وهو دائما يؤثر على خرج الجهد 23V

السبب في زيادة الفلتات

أحيانا نقم بقياس خوارج فولتات الجهاز مثلا أن خرج 30 فولت 35 أو 38 فولت
أي زيادة عن الحدّ المطلوب فهذه الزيادة لن تجعل الجهاز يعمل والأكثر مشكلة
أن هذه الزيادة قد تؤثر على مكونات أخرى في البوردة الرئيسية
والمسئول عن زيادة الفولت ينحصر في الأتي ذكرها :

مكثف صغير يحمل رقم 1µF 50V
أو مكثفات الباور أو الفتوكوبلير ودائما يحمل رقم PC 817

وهذا نموذج توضيحي في دائرة الباور لجهاز الهيوماكس

المكثف C9 ; 1000µF/10V والمكثف C21 ; 1µF/50V
وهما المسئولان على ارتفاع الفلتات داخل دائرة باور الهيوماكس يجب تغيّيرهم
على الفور وهكذا تنتهي أهم مشكلة في باور الهيوماكس

[م/دسوقى ابوكنزى ويوسف]

اولا
كلام جميل جدا بث فى بعد الغلطات
فاسمحلى اوضح
اولا حضركت قولت
اما اذا وجد على المكثف الكبير 300 فولت ولايخرج اى فولت
يجب تغير القطع الثلاث
icبور +فوتوكبلر+til431
الكلام ده غلط
الكلام الصح هو
لو 300 فولت موجودين على المكثف الكبير يجب التاكد من وجود12 فولت على المكثف الصغير بجوار ايسيه البور
لو ال12 فولت موجودين يبقى تغير الفوتوكبلر
لومش موجودين يبقى تتاكد اولا من المقاومه اللى مدخله الفولت للايسيه
يعنى المقاومه الرابطه بين موجب المكثف الكبير وايسيه البور
لو المقاومه سليمه يبقى تغير الايسيه
ثانيا
حضرتك زكرت ان til431 يتسبب فى زياده الفولتيات
وده كلام خطىء
لان til431هو المسئول عن خط 3.3
وهو من ضمن مسببات اللمبه الحمره
اما المسئول عن زياده كل الفولتيات
الفوتوكبلر او المكثف الصغير بجوار ايسيه البور ودائما يحمل رقم47/50
اوايسيه البور
دول اسباب زياده او نقصان فى كل الفولتيات
اما لو فى خط واحد هو اللى فيه نقصان او زياده
فده يرجع للمكثف اللى على نفس الحط او الدايود
واخيرا تقبل مرورى اخى الكريم ابو يوسف

[ابويوسف 2]

المشاركة الأصلية كتبت بواسطة م/دسوقى ابوكنزى ويوسف

اولا
كلام جميل جدا بث فى بعد الغلطات
فاسمحلى اوضح
اولا حضركت قولت
اما اذا وجد على المكثف الكبير 300 فولت ولايخرج اى فولت
يجب تغير القطع الثلاث
icبور +فوتوكبلر+til431
الكلام ده غلط
الكلام الصح هو
لو 300 فولت موجودين على المكثف الكبير يجب التاكد من وجود12 فولت على المكثف الصغير بجوار ايسيه البور
لو ال12 فولت موجودين يبقى تغير الفوتوكبلر
لومش موجودين يبقى تتاكد اولا من المقاومه اللى مدخله الفولت للايسيه
يعنى المقاومه الرابطه بين موجب المكثف الكبير وايسيه البور
لو المقاومه سليمه يبقى تغير الايسيه
ثانيا
حضرتك زكرت ان til431 يتسبب فى زياده الفولتيات
وده كلام خطىء
لان til431هو المسئول عن خط 3.3
وهو من ضمن مسببات اللمبه الحمره
اما المسئول عن زياده كل الفولتيات
الفوتوكبلر او المكثف الصغير بجوار ايسيه البور ودائما يحمل رقم47/50
اوايسيه البور
دول اسباب زياده او نقصان فى كل الفولتيات
اما لو فى خط واحد هو اللى فيه نقصان او زياده
فده يرجع للمكثف اللى على نفس الحط او الدايود
واخيرا تقبل مرورى اخى الكريم ابو يوسف

كلام سليم وكلانا بنتعلم من بعض مشكورررررررر جداا على التوضيح

[ابو احمد 100]

جزاك الله خيرا ابويوسف على هذا الشرح الوافى

[ابوعبدة2]

شكرا يا ابويوسف ياغالى

[ابوعبدة2]

فى حالة عدم وجود خرج فولتيات والمكثف الكبير شاحن نقيس بالاوم بعد تفريغ المكثف موحدات الخرج لو واحد مشرط بيوقف خرج دايرة الكهربة

[م.محمد داود]

او تراجع هذا الفيديو اخى

اجمل فيديو لقياس خرج الباور واصلاحة

[مامون احمد]

لو سمحتم ممكن تعديل مشاركة الاخ ابو يوسف باكملها لتكون اكثر فهما وتعديل الخطاء فيها واكثر وضوح
