[mostfaalmisre]

جهاز 21 بوصة نشونال قطع بور

رقم الشسية wbztm6.01

toshiba-hay23 الايسى الكبير

ايسى البور

c5287


الفرتكال

780 40


كان فية قفلة
غيرةايسى البور كان محروق وترنزوستور يحمل رقم c6255

و كان فى سيلكون بعد الشوبر محروق وكان مكثف 160-47 مثرب

ومكثف 220 -160كان مثراب وايسى الين كان محروق يحمل d6151

غيرتهم والجهاز اشتغل وغيرات المكثفات الابعد الشوبر كله

والجهاز اشتغل تمام بس الصورة مظلمة على الاخر

وتنور وتطفى العطل ده جديد عليا ورفعة القياس كارت السوكت كله عاطى 110 فولت ورفعة القيا س على الفرتكال عاطى 25

وبعدين الدفلكيشن رح من كبل الين

فم الحل
نرجو سريع

[حافظ السويد]

اخي مصطفى
انت ذكرت بعد ابدال القطع بأن الجهاز اشتغل
هل يوجد صوت قناة

[mostfaalmisre]

استاذى الكريم حولت التجربة مره اخر الدفلكيشن راح والفولت على كارت السوكت 119

ورفعة القياس على الديواتات بعد الشوبر الديوت الاول 11-والثانى 11-والثالث 28والربع

120

ورفعةالقياس على الفرتكال

الرجل اولا 3-والثانى0والثالثة-26-والربعه 0

القياس منجهة اليسار الى اليمين

[mostfaalmisre]

ولبمة الفتيلة غير مضاء

[حافظ السويد]

لماذا تجرب دفلكشن اذا كان من الاساس الجهاز ليس شغال
والفتيل ليس مضيء
هذا يعني الجهاز ليس في حالة اقلاع وليس شغال كما ذكرت حضرتك
ابدل المكثفين على خرج الشوبر
C563
C564
وتاكد من وصول الجهد25 فولت الى دريفر النبضة

[mostfaalmisre]

بدلت المكثفين ولايجد جديد

ممكن تعرفنى دريفر النبضة

او صور له

[حافظ السويد]

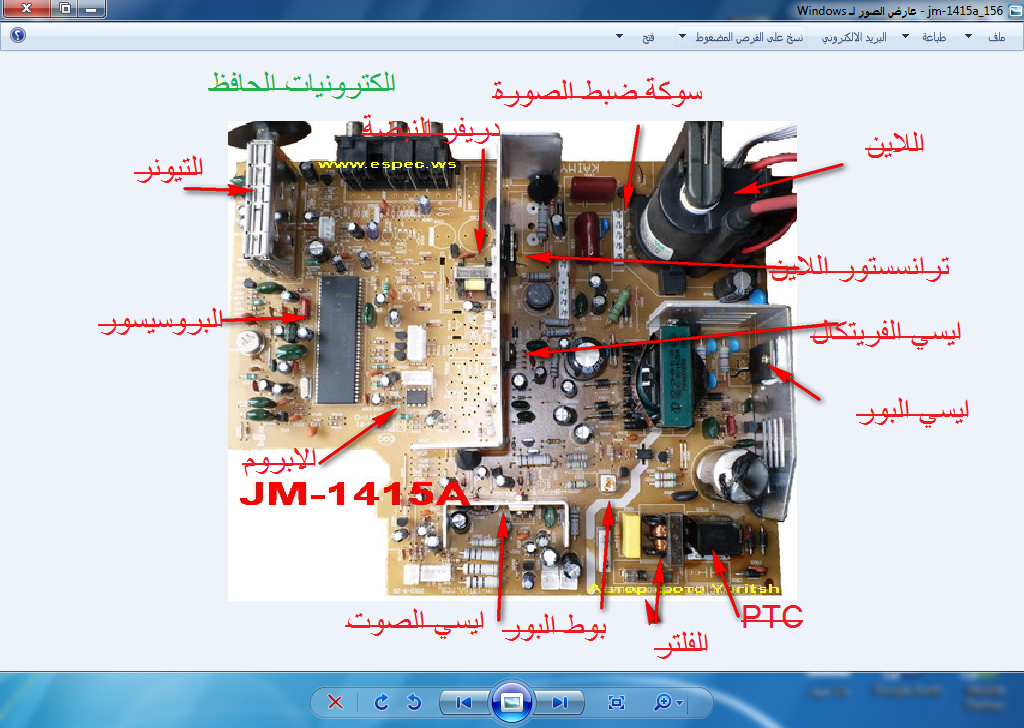

اليك صورة شاسيه مؤشر على المكونات
http://www.mrkzgulf.com/do.php?img=312721

[mostfaalmisre]

نرجو المرعاه

[mostfaalmisre]

ممكن صورة اكبر شوية الصورة صغيرة للغياة

[حافظ السويد]

تم تجديد الرابط
اضغط عليه مرة اخرى

[mostfaalmisre]

بيقول ربط موقع ضار ولايوجد شيئ

[حسين31]

[حافظ السويد]

اخي حسين
بارك الله فيك
انا كنت اقوم برفع الصورة مباشرة
كما رفعتها حضرتك
لاكن البرنامج الذي كنت ارفع فيه توقف من قبل المنتدى الذي قام بتصميمه
ممكن ذكر كيف يتم رفع الصورة كما رفعتها حضرتك
تقبل تحياتي

[حسين31]

https://www.0zz0.com/

[حافظ السويد]
