طريقة تركيب باور جديد للكيوماكس والهيروشيما الجديد والقديم الموضوع ليس بجديد ولكن للتذكرة
السلام عليكم ورحمة الله وبركاته

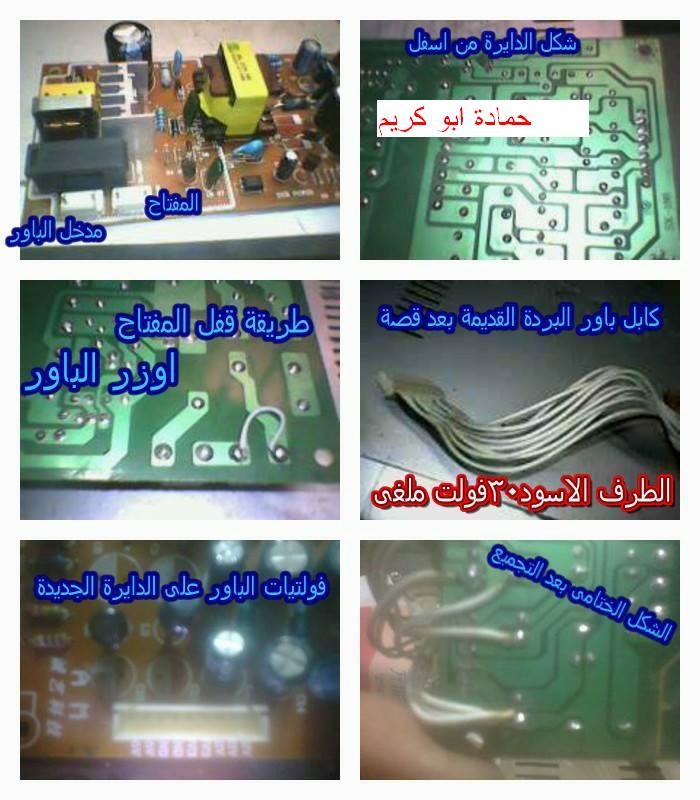

اقدم لكم اليوم طريقة تركيب باور جديد لاجهزة عبد العال الجديد والقديم للكيوماكس والهيروشيما الجديد والقديم الموضوع ليس بجديد ولكن للتذكرة تغيير دائرة بور لاجهزة عبد العال الجديد والقديم صورت الفولتيات على البورة الجديد اللى هيتم التعديل عليها صورت الفولتيات على البورة الاصلية نبدء على بركة الله بالاجهزة القديمه اجهزة عبد العال القديمة مثل الكيوماكس لاسود فرجن 1 القديم وكيوماكس الاحمر القديم فرجن 2 والهروشيما فرجن 1 القديم والهورشيما فرجن 2 القديم والهورشيما فرجن 4 القديم صورت البردة للاجهزة القديمة والفولتيات علية من ناحية الطرف الاسمر الطرف الاسمر هو اول طرف 30 فولت وده ملغى خالص الطرف رقم 2 ارضى الطرف رقم 3 24 فولت الطرف رقم 4 5 فولت والطرف رقم 5 5 فولت الطرف رقم 6 12 فولت الطرف رقم 7 8 فولت وده بيتوصل على اقرب رجل مكثف على خط 5 فولت الطرف رقم 8 ارضى الطرف رقم 9 3v3 فولت والطرف رقم 10 3v3 فولت الطرف رقم 11 ارضى كده 11 طرف تابع الشرح كما فى الصورة شرح التجميع مرة اخرى وسريعه من ناحية الطرف الاسمر الطرف الاسمر هو اول طرف 30 فولت وده ملغى خالص الطرف الملغى هو اول طرف الطرف رقم 2 ارضى الطرف رقم 8 ارضى الطرف رقم 11 ارضى بيتوصلو 3 على الخط الارضى الطرف رقم 3 24 فولت الطرف رقم 4 5 فولت والطرف رقم 5 5 فولت الطرف رقم 6 12 فولت الطرف رقم 7 8 فولت وده بيتوصل على اقرب رجل مكثف على خط 5 فولت الطرف رقم 9 3v3 فولت والطرف رقم 10 3v3 فولت نبدء على بركة الله بالاجهزة الجديده اجهزة عبد العال الجديد مثل الهورشيما الحمر الجديد فرجن 1 والباركلبس فرجن 1 والكيوماكس الاسمر فرجن 1 الجديد والكيوماكس الاسود فرجن 2 الجديد والكيوماكس المينى والكيوماكس فيرجن 2 يو اس بى صورة للبردة الجديد والفولتيات علية من ناحية الطرف الاسمر الطرف الاسمر هو اول طرف 30 فولت وده ملغى خالص الطرف رقم 2 ارضى الطرف رقم 3 24 فولت الطرف رقم 4 5 فولت والطرف رقم 5 5 فولت الطرف رقم 6 12 فولت الطرف رقم 7 8 فولت وده بيتوصل على اقرب رجل مكثف على خط 5 فولت الطرف رقم 8 ارضى الطرف رقم 9 3v3 فولت والطرف رقم 10 3v3 فولت الطرف رقم 11 ارضى كده 11 طرف تابع الشرح كما فى الصورة صورة بعد التجميع فى حالة وجود 2 سوكت مدخل كهرباء كوم بقفل واحد منهم فى حالة عدم توصيل خط 7 او خط 8 فولت على خط 5 فولت الجهاز هيشتغل معاك عادى بس هيقطع معاك كوم التحديث لازم توصيل خط 7 او خط 8 فولت على خط 5 فولت بالنسبة للبور الجديد شغال ميه ميه افقى وراسى وبتشتغل فترة طويله جدا فى الجهاز ان شاء الله فريق العمل محمد صبرى وحمادة ابو كريم واكرم مع تحيات مهندس حمادة العيسوى
----------------------------
