[محمدابواحمد]

اخواني عمالقة مصراوي برجاء الحل السريع لمشكلتي عندي جهاز استرا 9400 قاطع اشارة v والبور سليم بعد تجربته علي جهاز اخر والتيونر مخرج 13-18 فولت ولايوجد اي سي الاشارة 317 فما الحل ارجوكم افيدوني

[محمد الطوخى]

لو حضرتك فنى صيانة قم بمراجعة خرج التيونر في حالة الراسي 12 فولت
في حالة الافقي 15 فولت قم بتغيير lm 317
الوضع لم يتغير قم بمراجعة ال2 ترانزستور الخاص بالافقي والراسي
q120-q122 يعملان ولا توجد مشكلة برفع الترانزستور q126 من الدايرة
رفع الخرج لجهد الافقي واشتغل الجهاز تمام افقي وراسي
لو حضرتك مش فنى صيانة ارجو الذهاب لى اقرب مركز صيانة لعمل اللزم

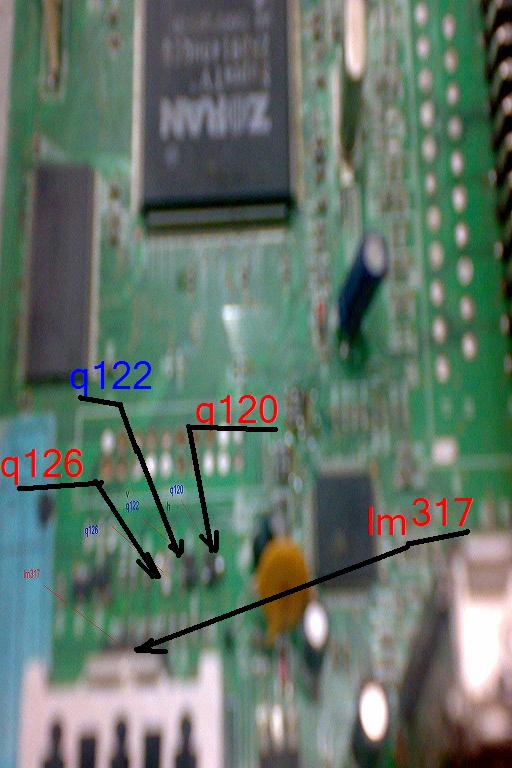

صورة توضيحية

[محمدابواحمد]

اخي المهندس محمد الطوخي اولا شكرا لاهتمامك ولكن استرا 9400 لايوجد به ال lm317 غير موجود في هذا النوع من الاسترا والتيونر مخرج ال 13-18 فولت تمام ولكنه قاطه اشارة الفيرتكال فقط وشغال علي الافقي تمام وانا فني صيانه بس مش في خبرتك طبعا بس الحمد لله وعلي العموم ارجو الفائده منك ولك كل الشكر

[محمدابواحمد]

=محمدابواحمد;1654038]اخي المهندس محمد الطوخي اولا شكرا لاهتمامك ولكن استرا 9400 لايوجد به ال lm317 غير موجود في هذا النوع من الاسترا والتيونر مخرج ال 13-18 فولت تمام ولكنه قاطه اشارة الفيرتكال فقط وشغال علي الافقي تمام وانا فني صيانه بس مش في خبرتك طبعا بس الحمد لله وعلي العموم ارجو الفائده منك ولك كل الشكر]
