بيانات الجهاز
STR jcs7N60f
D5023
D9302B
TDA11136ps/N3/3/MA3
24c16
TEA2025B
رقم الشاسيه 40-NX56B1-MAB1XG
جينما رفعت فيشة 3 اسلاك بجوار الاين من سوكة الشاشه خرج الضغط العالى وخرجت 180
المشكله فى سوكة الشاشه لكن لم اعرف اى عنصر هو السبب
تم تغيير مكثف 10/250 دون نتيجه

[المهندس عليان]

وجدت Q522 شورت وقيمه1815 تم تغييره اشتغل الجهاز وبمجرد ما ركبت سوكة الشاشه ضرب مره اخرى
فقمت برفعه من مكانه وجربت بدونه اشتغل الجهاز ولكن الصوره حمراء وبها خطوط وشغال صوت تمام اعتقد عيب شاشه مضبوط ولا لا

[حافظ السويد]

الترانسستورq522 رقمه هوBF422
وليس 1815

[المهندس عليان]

حضرتك كلامك مضبوط 100%
يمكن الجهاز كان عند فنى ومغيره المخطط بيقول نفس كلام حضرتك ممكن يكون ده سبب المشكله
واذا لم يتوفر لدى BF422 ايه بديله

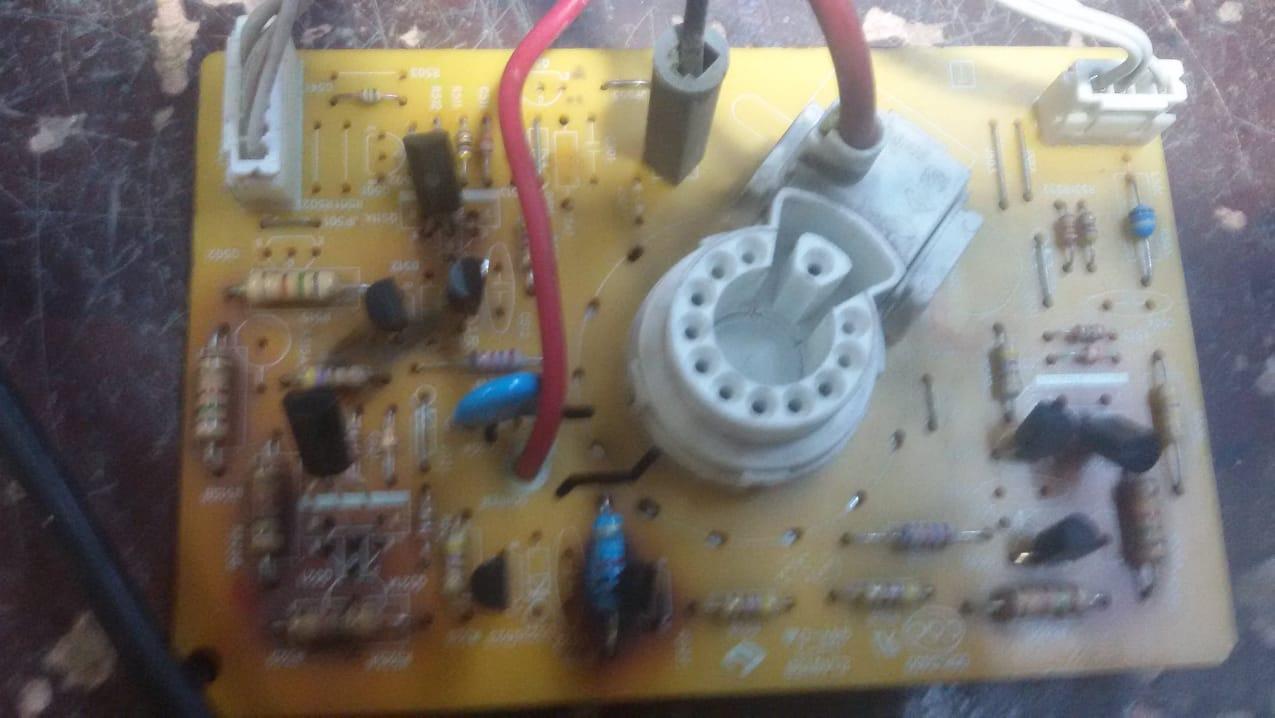

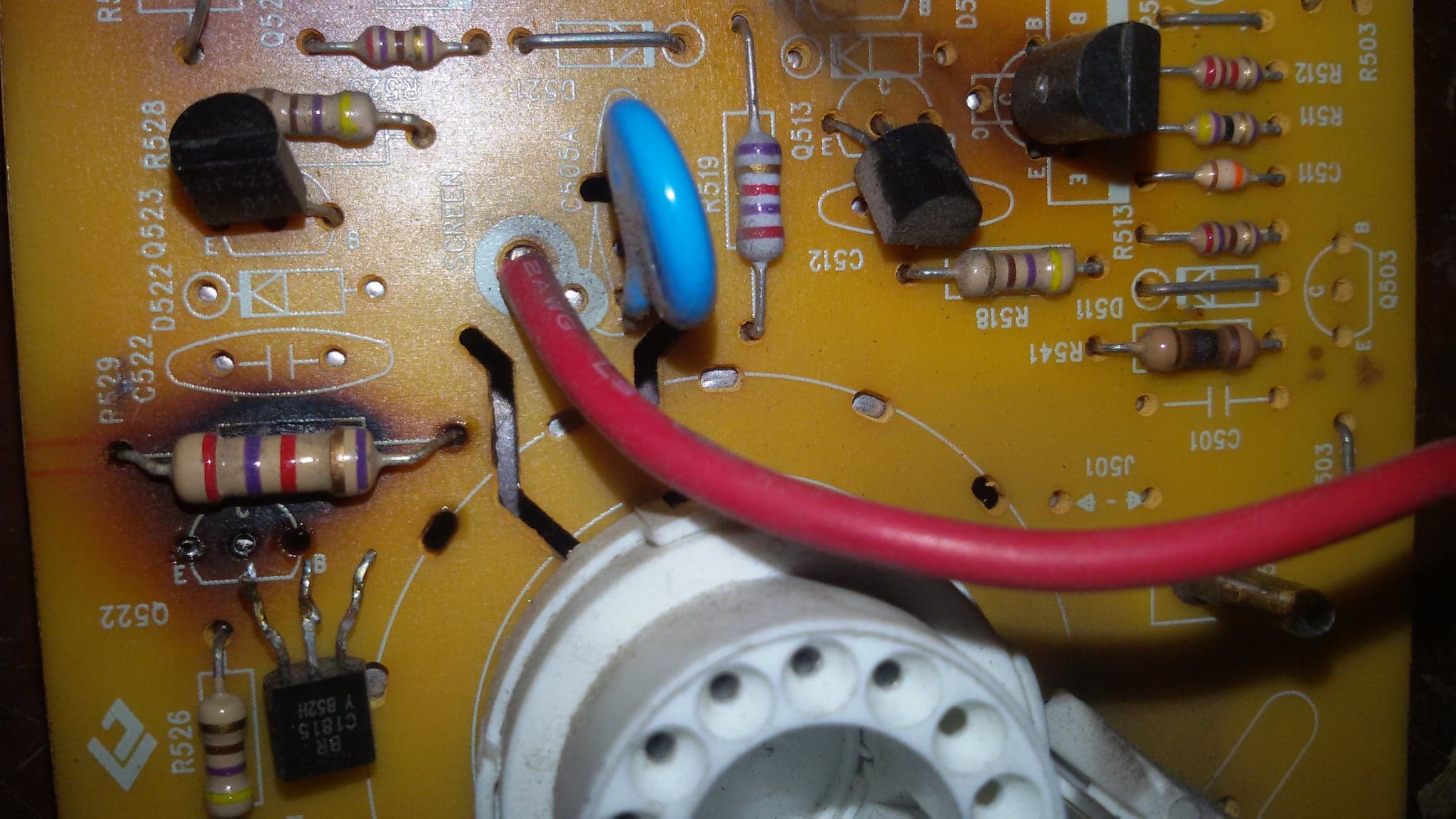

ودى صوره

[المهندس عليان]

لم يتوفر لدى BF422 فقمت بتركيب 1815

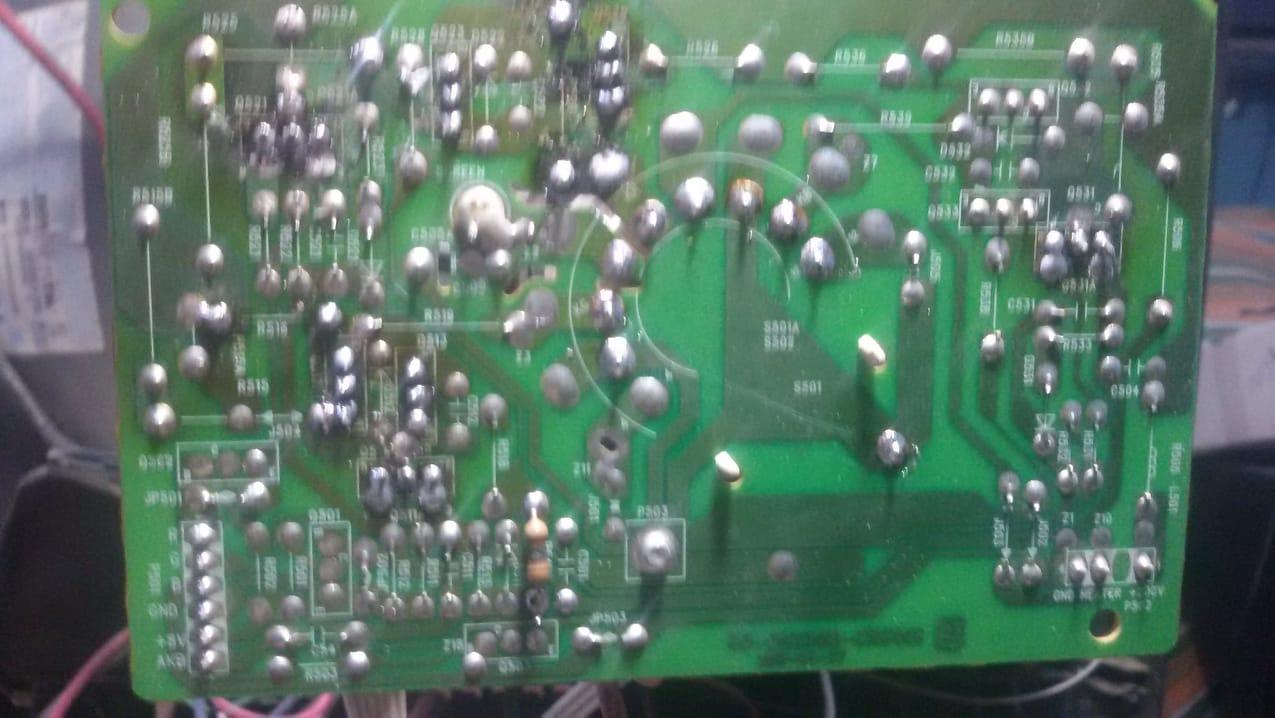

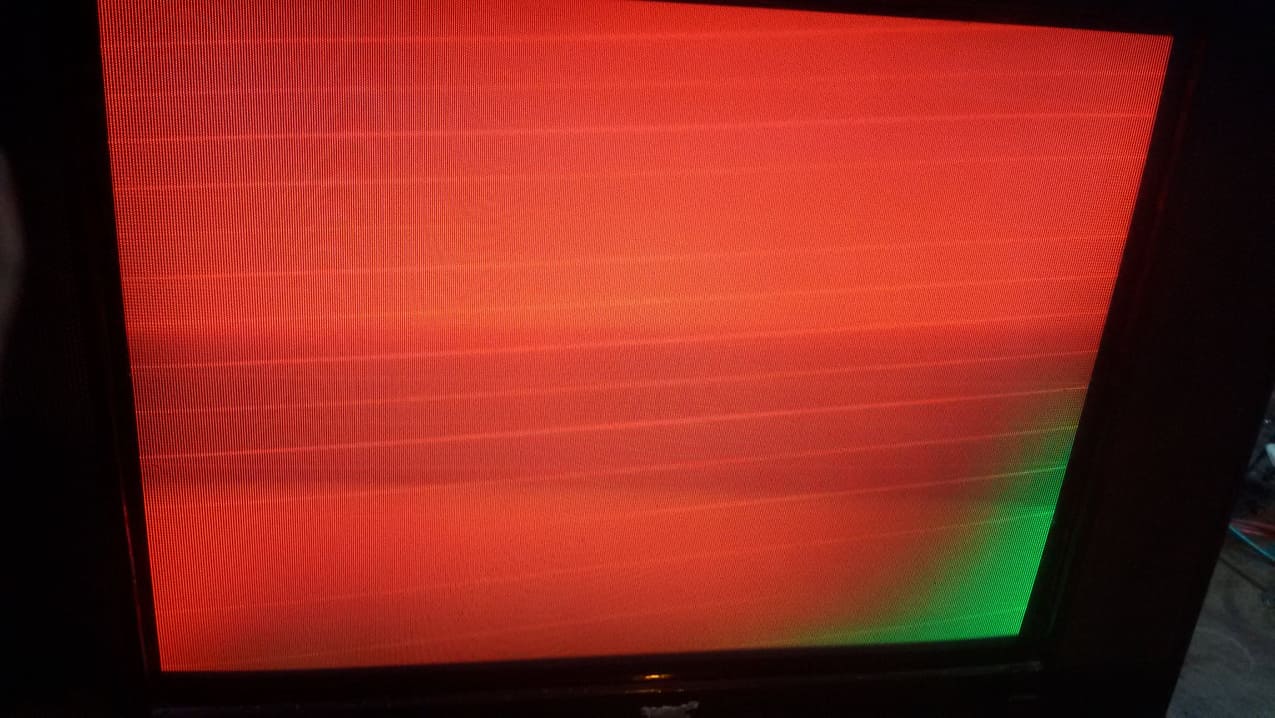

اصبحت الصوره هكذا كما بالصوره

[المهندس عليان]

والجهاز يفتح ويقفل

[المهندس عليان]

هل يمكن تعديل سوكت كامل من اى شاسيه صينى قديم عليه

[المهندس عليان]

حينما رفعت ترنزستور q522 وq523
اشتغل الجهاز ولكن بدون اللون الاحمر

[حافظ السويد]

1815لايعمل مكان 422
ابدل الترانسستورين
v522
v523
بنفس الارقام الموجودة على المخطط

واخبرنا

[المهندس عليان]

تم ابدل الترانسستورين
v522
v523
بنفس الارقام الموجودة على المخطط
ولكن بيكتم 180 ثم يسخن ويضرب v522
اعتقد يوجد قفله بسى فين عمال ادور مش لقيها وجرب شاشه اخرى نفس العطل

[نادرالشبراوى]

قيس جميع مكونات السوكيت
والقطعه المشكوك بها
ارفع منها طرف وقيس.وبهدوء
وان شاء الله سوف تصل لسبب العطل

[المهندس عليان]

ممكن المخطط كامل
لعدم وجود قيمة المقاومه R541

[المهندس عليان]

[حافظ السويد]

قيمة المقاومة1 كيلو

بني اسود احمر ذهبي

افصل الكاثود الخاص باللون الاحمر وركب ترانسستور r522 وجرب ان لم ينعطب الترانسستور يكون في شورت في الكاثود الاحمر
وطريقة فكه معروفة
اشحن مكثف22 مكرو250 فولت وفرغه على الكاثود الاحمر
والجهاز شغال
ومن ثم اعيد وصل الكاثود وجرب

[المهندس عليان]

تم تركيب المقاومه 1 كيلو بيكتم الجهاز نفس المشكله وجربت بدون تركيب السوكة فى الشاشه نفس المشكله وجربت شاشه اخرى نفس المشكله
انا متأكد ان العيب فى السوكة
