[حمو حشيش]

السلام عليكم ورحمة وبركاته

حبايب فلبى بمنتدانا الحبيب يارب يكون الجميع بالف خير دوما

تعالوا نتناقش بهذا العطل المصور لما تم من فحص

لتلفزيون سامسونج 250 قناه اللى بدون موسيقى

العطل عبارة عن عدم اقلاع الضغط العالى نهائيا

والفولت على C بور الاين = 125 فولت
والـــ 13.5 فولت خارجه 10 فولت وملف النبضه الافقيه
لايوجد عليه سوى 2 فولت بدلا من 13.5 فولت وتم اعطائه ملف ابروم مضمون
وتم نزع ايسى الفرتكل نهائيا من الشاسيه والنبضه الخارجة من البرويسيسور
HOUT موجوده على الطرف B لترانستوار النبضه الافقية الصغير وتم تبديل
الترانستوار وملف النبضه والمكثف الخاصين بالنبضه الافقيه ولكن لم يجدى
وتم تبديل البفه برقم بالشاسيه CR404S بسعة 681/2KV
ولكن لايزال العطل عدم اقلاع اى عدم خرج الضغط العالى للاين
مع العلم باننى بدلت الاين ولكن لم يجدى

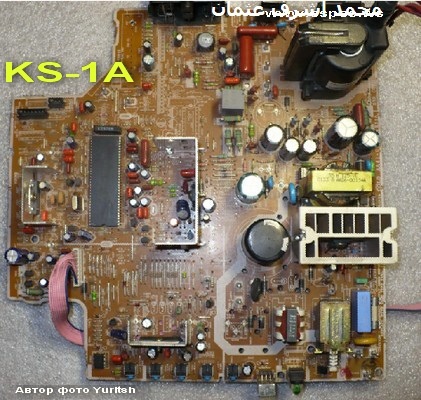

ودى صورة بالشاسيه


ودى مكونات الشاسيه

1 - البرويسيسور برقم - TDA9381PS/N2/3/0458 SPM-
2 - ايسى الممورى برقم - ST24C08W6
3 - بور الكهرباء برقم - 5Q0765RT
4 - ايسى المسمة بالزنان برقم - KA7632
5 - ايسى الفرتكل برقم - LA7840
6 - ايسى الصوت برقم - TDA8943SF / TDA7266M
7 - الاين برقم - FSV-14A004C(S) (HR8491
8 - بور الاين برقم - 2SD2499

مخطط الشاسيه
https://www.4shared.com/rar/xUoYZzOAca/CS-21F5R.html

ودى بيانات بالعطل مصورة للمناقشه










حبايب قلبى نرجوا من الجميع الدخول للمناقشه

تقبلوا تحياتى

[حافظ السويد]

اخي ابو اسلام
ابدل المكثفين على خطي السالب والموجب لتغذية الفريتكال
وان لم يعمل
وبرتفع الجهد على دريفر النبضة
افصل الطرف33 في الايسي الكبير وقيس الجهد على الدريفر اذا ارتفع
يكون البروسيسور عاطل

[حمو حشيش]

السلام عليكم ورحمة وبركاته
حبيب الكل مشرفنا الغالى المهندس / حافظ ابواحمد
تحياتى لكم يارب تكون بالف خير دوما
حبيب قلبى انا اسردت بمشاركتى باننى نازع ايسى الفرتكل
نهائيا من الشاسيه وقمت لاحقا بتبديل المكثفين اللى على
سالب وموجب الفرتكل
واسردت كذلك بان الترانستوار الصغير الخاص بلمف
النبضه الافقيه يوجد علي طرف الــ b للترانستوار
فولت خاص بالنبضه
ولكن المحير بان الفولت ال13.5 فولت الخاصة
بلمف النبضه الافقيه بتموت وتنخفض على طرف
الدايواد السالب d809 ويصبح الفولت على موجب
هذا الديواد 2 فولت فقط بدلا من 13.5 فولت
المفروض ان تكون

اظن اننى قد اوصلت لحضرتكم المعلومة التى حيرتنى
ولم اصل الى حل لوصول الفولت 13.5 فولت لملف
النبضه وكذلك طبعا الطرف c للترانستوار الصغير
الخاص بالنبضه الافقية

منتظر ردكم ياغالى

[حافظ السويد]

هل فصلت الطرف33 في الايسي الكبير والجهد على الدريفر لم يظهر طبيعي

[حمو حشيش]

نعم حبيب الكل قد تم فصل الطرف 33 والخاص بالــ H.OUT
بالبرويسيسور ولكن ظل الوضع كما هو عدم وجود سوى 2 فولت
لملف النبضه الافقيه

[حافظ السويد]

تغذية 13.5 من الديودD806 على خرج الشوبر
ويوجد ملف L806 بعد الديود
هل الجهد على الملف هو نفسه الموجود على المقاومةR823 التي قبل دريفر النبضة
وهل الجهد قبل المقاومة هو نفسه بعد المقاومة

[حمو حشيش]

المشاركة الأصلية كتبت بواسطة حافظ السويد

تغذية 13.5 من الديودD806 على خرج الشوبر
ويوجد ملف L806 بعد الديود
هل الجهد على الملف هو نفسه الموجود على المقاومةR823 التي قبل دريفر النبضة
وهل الجهد قبل المقاومة هو نفسه بعد المقاومة

حبيب قلبى دى صورة توضح ماهو موجود بالفعل

[حافظ السويد]

افصل الديود D303 وجرب
هل سيظهر الفولت 13.5على راس الديود809

[حمو حشيش]

حبيب الكل ابواحمد الغالى

العطل اصبح بالطرف رقم 2 بالايسىبالصورة المرفقة802

[حمو حشيش]

[حافظ السويد]

اذا كنت قد استبدلتها ومن جهاز شغال
اعتقد العطل ليس بها
عليك فصل الاطراف
8 و9 و10
افصل طرف وجرب ومن ثم افصل الثاني وهكذا
مع التاكد من الزنرات على هذه الاطراف

[حمو حشيش]

حبيب قلبى قمت بفصلهم ولم يجدى

المشكلة عند فصل الطرف 2 من الايسى 802 اجد الفولت

ينطلق ويصبح على الدرايفر = 13.5 فولت

وتم تبديل جميع المكونات اللى مع الطرف رقم 2

فلم يجدى وظل العطل كما هو

عطل غريب الاطوار ياغالى

[حافظ السويد]

اذا كان الطرف2 يغذي البروسيسور بالجهد5 فولت انزع البروسيسور وجرب

[جمال حسين حفنى]

أخى الكريم لقد قمت بالكثير ولكن عليك بتغير اليوك تحياتى

[حمو حشيش]

عطل مصور اتعبنى جداااااااااااااااااااااااااااااا

بتلفزيون سامسونج ابوموسيقى 250
مكونات الجهاز
-----------------------
1 - ايسى شامل 2x1 برقم tda9381
2 - ايسى الفرتكل برقم la78040
3 - ايسى الممولاى برقم 24c16w6
4 - بور الكهرباء برقم s00705rt
بعد تبديل المكثف البف 4700
والمقاومة الــ 15 كليو برقم R414
فوجدت لااضاءه نهائيا الا بتحريك بط الاسكرين
بالاين طبعا اجد خطوط بيضاء ولانمش ولاصورة
فكان الحل تم تبديل البف الازرق اللى مرتبط بطرف
C بور الاين وهو طبعا خاص بالنبضه للافقى
وسعتة تساوى 681 / 2KV
وممكن نركب بدلا منه بف 271/2KV
ودى صورة بما تم حتى الاصلاح

تقبلوا تحياتى
