[سمير سالم]

تليفزيون سونى 29 بوصه موديل kv-f29mh3
بيانات الجهاز

STR 81145 باورمساعد

STR 6708 باور
C2927 هيروزنتل
STV9379 فرت
يعمل على

CXA1587S- CXA1545AS-TA8776N-TDA9145-CXP85224A-

CXD2018Q بروسسور




بالملاحظة المبدئيه

فتح فى R2527 -تم تغيرها 40اوم

شوت C4927 هيروزنتل تم تركيب بديل BU2508DF
متابعة خرج الشوبر

30-11-5-2.5

مع وجود لمبه الباور حمرا بالضغط على البرس

الـ الخارج 135.V يهبط الى 30.V مباشره يدوب اسمع هتيشن ثانيه واحده

حتى بعد فصل B+ الاين و STV9379 الفرت

تم تغيير مكثف فى دائرة الباور C618- C603

ارجو المتابعة وإسداء النصيحه

[سمير سالم]

ممكن متابعة

[حافظ السويد]

ابدل المكثف على خط الجهد 130
وجرب

[سمير سالم]

شكرا للمتابعه حافظ بيه
المكثف C613 200.V/560UF
غير متوفر الان . ممكن اعمل 2 على التوازى بقيمة 300UF
هل يجوز مع رفع الفولت الى 400.V
اى وضع للتعديل للتجربة

شكرا

[حافظ السويد]

اي مكثف يعمل
يكون جهد اكثر من 160 فولت
مثل 220 مكرو 400 فولت

[سمير سالم]

شكرا للمتابعه


تم التغيير لكن لاجديد هبوط الفولت من 135 الى 30.v
ارجو المتابعه

[سمير سالم]

متابعه ياباشا

[حافظ السويد]

ابدل المكثفين قبل الشوبر
c601
c602
وجرب

[سمير سالم]

تم تغيير

c601 - 50v/100uf
c602 -100v/10uf
ولم يتم جديد الحال باقى هبوط الفولت
135الى 31.5v

[حافظ السويد]

ابدل الSTR وجرب
او ركب بور اسليتر واضبط الجهد منها على 160 فولت في حالة الستادباي
وجرب

[سمير سالم]

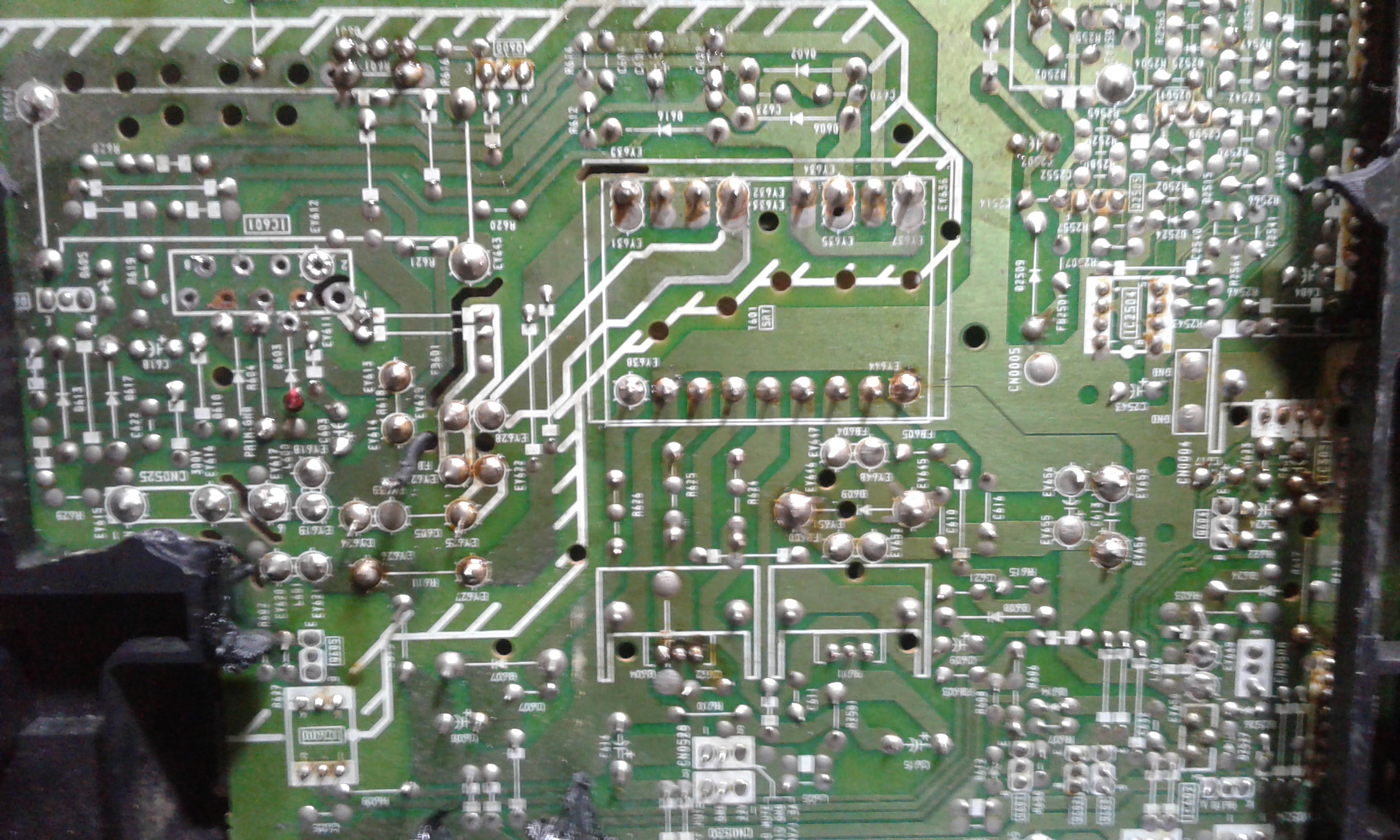

ياريت الاشارة على نقطة الارضى والكهرباء
على الصورة لانى وصلت باور اسيليتور

وجربت على السريا عاليه وبترعش مع اثار للدخان لم اعرف احدد مكانه

[سمير سالم]

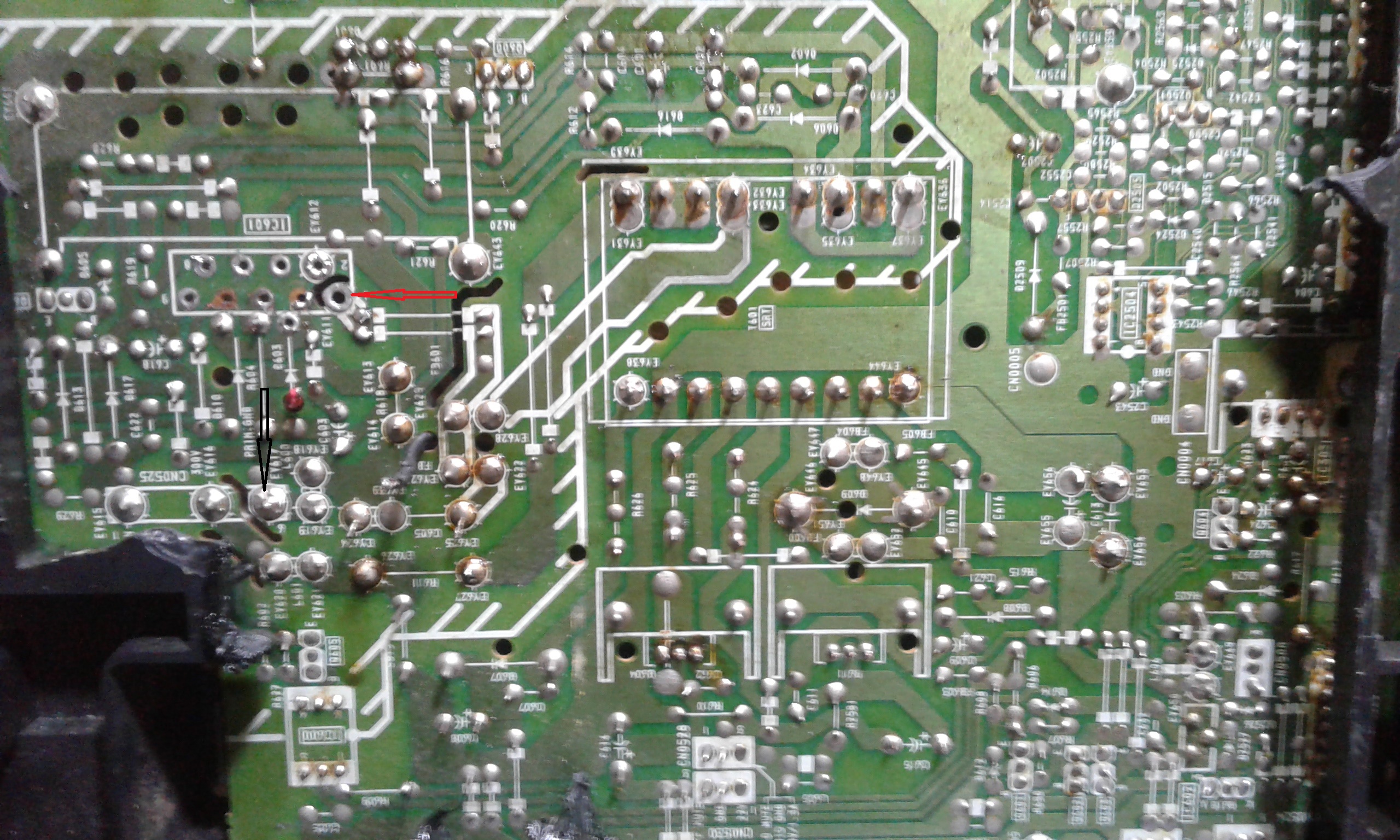

التوصيل اللى عملته
المشار عليه بالسهم الاحمر والاسمر كما فى الصورة

[حافظ السويد]

السلك الاحمر على الطرف1 في مكان الstr وهو صحيح كما في الصورة
السلك الاسود على مكان الطرف2
وجرب

[سمير سالم]

النقط الثانيه او اللى من المنتصف لاتؤثر

والطرف الثالث كهرباء

انا وصلت على ارجل تبريد ال str
الاحظ ريحة احتراق وانا موصل على السرية بعد دقيقة من التشغيل مع ارتفاع فى السرية

والفولت يبدء من 134 الى 98.v
ولو استمريت فى التشغيل اطلع ريحة سخونيه فى المقاومات او اى شىء غير ملحوظ
وخايف ادخل على 220 يصعب على العطل.

[حافظ السويد]

اوصل السلك الاسود على مكان الطرف2 في الstr وجرب
