[bayor]

الاخوة الاكارم تحية وبعد:
تلفزيون تريفيو 21 بوصة محلي الصنع جائني لا يعمل ابدا...
المواصفات:
تقطيع....CQ0765RT
افقي....2455
راسي....LA 78141
صوت....CD17821CS
عمليات...TDA 11135PS/V3/3
الوان.... C2482
عند الفحص كانت فولتات الخرج على الشكل التالي: 13-15-12-25-115 على التسلسل
الجهاز يحاول النهوض مع صوت تكة كل 5 ثانية.....

بفحص جميع انصاف النواقل بجانب الجهد العالي جميعها سليم عدا...ديود ملاصق لديود اخر جانب اللاين مباشرة....من توضعهما بشكل متعاكس .عرفت انهما تغذية الرأسي +15 -15...كان ديود السالب فقط شورت.....تم التبديل بنفس الرقم FR107....

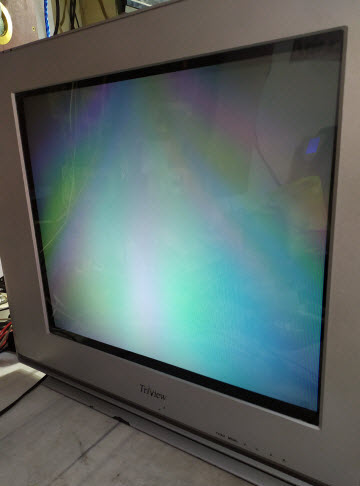

الجهاز اقلع ولكن بدون صورة مع الاسف او بيانات....صورة اسميها بوهمية...فولت الالوان 180 نظامي....الالوان على السوكة...158-160-175....السكرين 350...وعند رفعه الى 415 تظهر على الشاشة ما يلي:

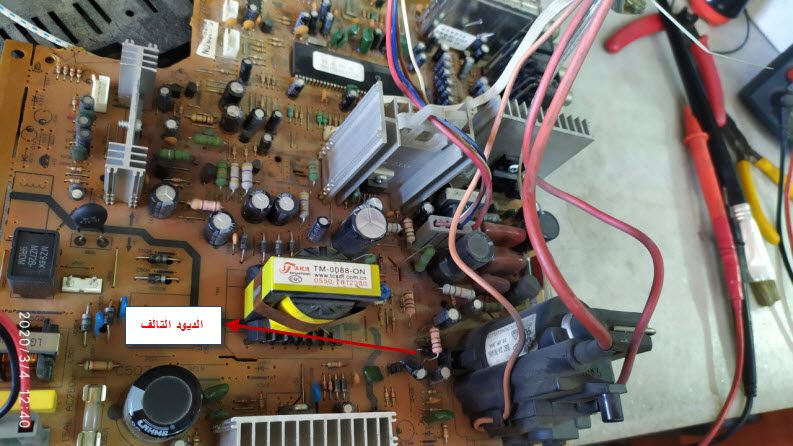

وصورة البورد ومكان الديود التالف:

[ابوفارس علاء]

يوجد مقومه فيوزيه على الطرف رقم 3من لاين عليك التاكد منها
وعلى الطرف رقم4من لاين
عليك التاكد منهم

[bayor]

المقاومات الفيوزية سليمة تماما....صورة لا يوجد الا هالة من ثلاثة الوان

[حافظ السويد]

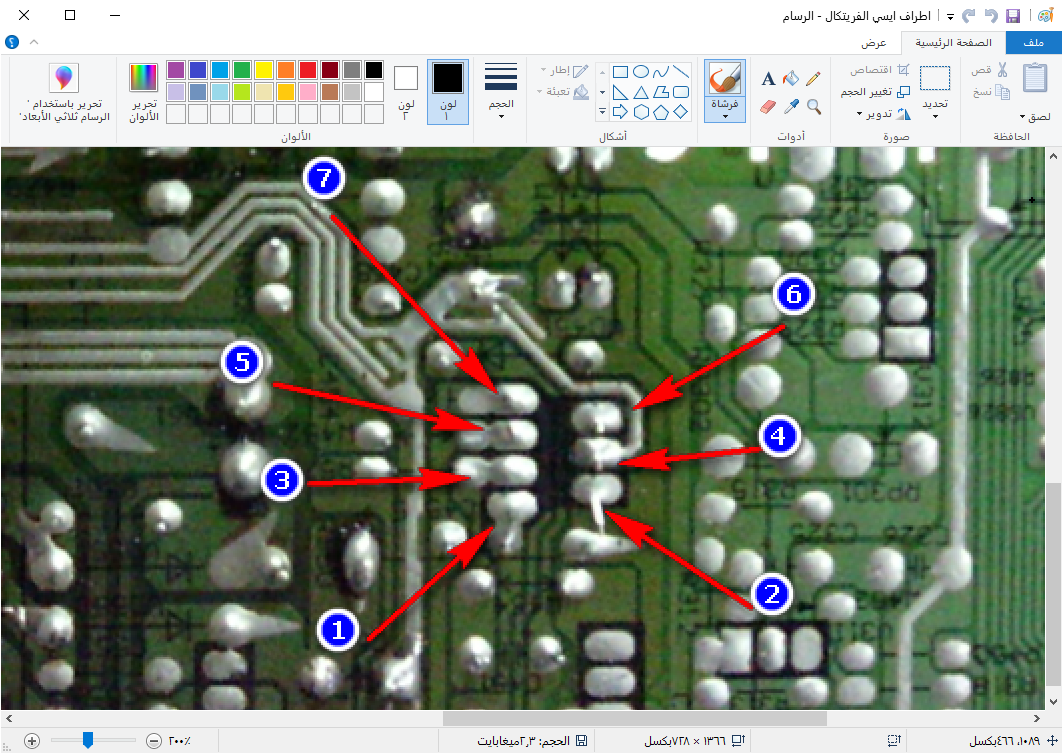

قيس الجهود على الاطراف2 و4 و6
واخبرنا بالقيم

[bayor]

استاذ حافظ ....اليوم حدثت مفاجأة :
اليوم وضعت الجهاز لأخذ القياسات التي طلبتها لارجل ايسي الفيرتيكل....الجهاز رفض العمل وعاد صوت تكتكة.
اعدت فحص القطع فوجدت الديود نفسه الذي استبدلته سابقا وقد تلف مرة جديدة.....قمت باستبداله مع المكثف المرافق هذه المرة وعند محاولة التشغيل ...بدأ الجهاز بمحاولة العمل مع حمل كبير على لمبة السيراي...وبما انك طلبت القياس على الفيرتكل...قمت بنزع الايسي وعند التشغيل ظهر خط افقي لامع.
بتركيب ايسي جديدة ظهرت الصورة النظامية ...بارك الله بك وبجهودك الجبارة....بفضل تلميح صغير منك الى مكان العطل وبفض الله سبحانه تم الوصل الى حل المشكلة......
تم الاصلاح

[حافظ السويد]

مبرووووووووووووووووووووووووووووووووووووووووووووووك
الاصلاح
واتمنى لك التوفيق دائما
تقبل تحياتي
