طريقة عمل فيدهورن النحاسى فى المخرطة للأطباق المتحركة
[IMG][/IMG]
ما هو الفيدهورن؟
هوالدليل الموجي الذي تتجمع فيه الاشارة من الطبق الى وحدة التحويل السفلى المنخفضة الشوشرة (LNB) منها ما هو مدمج ومنها ما هو منفصل حسب الحاجة لكل وهو عبارة عن دليل موجي في الغالب على شكل ماسورة بقياسات ومواصفات معينة حسب الحزمة المراد استقبالها والفلانشة ذات الحلقات ومهمتها العمل على توجيه وتجميع الاشارة المنفلتة الى الدليل الموجي في نفس الطور هذا اولا والتقليل من الضجيج والشوشرة داخل الدليل الموجي (اي تحسين نسبة الاشارة الى الضجيج) SNR بتضييق زاوية الرؤية الى الحد المناسب للطبق، ويختلف شكل هذه الحلقات التي في مقدمة الدليل الموجي حسب شكل الطبق ونوعه وهذا رسم مقطعي لثلاثة انواع مشهورة تختلف باختلاف نسبة F/D حيث (F) البعد البؤري للطبق مقسوم على ( D) وهو قطر الطبق حيث نحصل على نسبة تبين عمق الطبق
عند اقتنائك لاي طبق يجب ان تعرف الى اي مجموعة ينتمي هذا الطبق لكي تختار له اللاقط المناسب وذلك بمعرفتك لنسبة F/D للطبق وعموما اغلب الانواع الشائعة في السوق الان تخص النوع الذي باقصى اليمين في صورة المرفق السابق اعلاه وهي نسبة f/d= 0.6 وهو يخص الاطباق البيضاوية هناك لواقط مثل الفوجي يخص الاطباق ذات النسبة 0.25 وحتى 0.32 انما الافضل استعمال الحلقات القابلة للتعيير مع الدليل الموجي لان الشكل واحد والفارق في الوضع المناسب على ماسورة الدليل الموجي وهذا احد اللواقط المستخدمة لنطاق KU Band ومعه الفيد ذي الحلقات المستوية القابلة للتعيير حسب نسبة F/D وذلك من 0.32 وحتى 0.43
يجب الحد من مدى رؤية الفيدهورن للطبق وما حوله لماذا؟ ​
الحد من زاوية الرؤية للفيد هورن بعدة طرق الهدف منه حماية الاشارة المنعكسة داخله من اضافة مزيد من الضوضاء (التشويش) الالكتروني بسبب حرارة الارض والمنطقة المجاورة للطبق لذا فانه من المفيد جعل الفيد لايرى من الطبق الا الجزء الذي يعكس الاشارة ، وعند نهاية حافة الانعكاس عند اطراف الهوائي من الضروري الا تنفلت الرؤية للفيدهورن اكثر من ذلك حيث من السهل دخول اشارات التشويش مما يؤثر سلبا على معيار نسبة الاشارة الى الضجيج وهو ما يعرف بـ S.N.R فكلما قل الضجيج المصاحب للاشارة ازدادت جودة الاشارة والعكس بالعكس ومن هنا نرى اهمية تقليل الضجيج الى ادنى مستوى ممكن له، وفي الاطباق الكبيرة وعند النسبة من 0.32 وحتى 0.43 وهي الاطباق العميقة والشبه مسطحة فإن أفضل فيدهورن لهذه الاطباق هو كالموجود بهذا المرفق وهو قابل للتعيير لكل طبق على حدة بما يناسبه وذلك للوصول لأعلى جودة اشارة وأعلى كسب للطبق وهو يخص نطاق ku band​
الضجيج المصاحب للإشارة أسبابه ومصادره وكيفية التقليل منه


ان اول مصدر للضجيج تتعرض له الاشارة المستقبلة هو الطبق نفسه فكل طبق يضيف نسبة من الضجيج وتحدد الشركات المنتجة للأطباق مقدار الضجيج للطبق اما بالكلفن "K" او " dB" حيث الاول يخص نطاق ( C Band) ، والثاني الطريقة الشائع استخدامها في نطاق ( ku band) تبدأ رحلة الموجة المنعكسة بواسطة الطبق باتجاه البؤرة في لمح البصر ولكن اشكال وانواع الاطباق مختلف فأطباق البؤرة المركزية الدائرية يتسبب وجود الاذرع الثلاثة كذلك قاعدة تثبيت وحدة LNB في انعكاس جزء بسيط من الموجات الساقطة على الطبق وتنعكس بشكل عشوائي مما يحدث تداخلات مع الطيف المنعكس ويحدث ضوضاء تضاف الى الضوضاء التي يحدثها الطبق بسبب عكسه لاتجاه الموجات الساقطة على سطحه

المصدر الثاني من مصادر الضجيج هو المكان الذي به الطبق فالأرض وما بها من منشآت وابنية بها حرارة تسبب في زيادة الضجيج داخل الفيدهورن اذا لم يتم تقليص مجال الرؤية لفتحة الفيدهورن بما لا يتعدى حدود حجم الطبق كذلك وجود أجهزة ومنشآت تصدر الضجيج الحراري بالقرب من المطارات او المستشفيات او المصانع ونحوها وتختلف الاطباق بمواصفاتها في الحد من آثار الضجيج فمثلا لوحظ ان الاطباق العميقة ذات البؤرة المركزية والبؤرة المنخفضة (قريبة من مركز الطبق) نسبيا اقل ضجيجا من الاطباق المسطحة من نفس النوع ولذا تصبح الحاجة ملحة في استخدام النوع الأول اذا كان التقليل من الضوضاء أو الضجيج مسألة ملحة والجذير بالذكر ان الإشارة عندما تكون قوية من المصدر من الممكن ان نتغاضى عن الضجيج لان نسبة الإشارة الى الضجيج ستتحسن ويصبح امرا ملحا اذا كان العكس وذلك في حال استقبال الأقمار الضعيفة من المصدر حيث ستنخفض نسبة الإشارة الى الضجيج المرافق لها وبالتالي ليس امامنا الا التقليل من الضجيج لحل مشكلة ضعف الإشارة حتى تتمكن الأجهزة من التعامل مع هذه الإشارة اتجهت الشركات مؤخرا الى تصنيع اطباق الاوفست البيضاوية الشكل واهم ما يميزها اولا تفادي مشاكل الضجيج لأن البؤرة جانبية ولذا فان الاشعاع الساقط لن يعترض طريقه شيء وسينعكس كاملا، ثانيا اذا كانت فتحة الرؤية في اللاقط زائدة عن حجم الطبق فلن يكون هناك ضرر لان الاتجاه اللاقط سيكون الى السماء الباردة حراريا عكس اطباق البؤرة المركزية التي يتجه اللاقط الى الأرض لارتفاع زاوية الطبق وثالثا زاوية سقوط الموجات على الصحن منفرجة(اعلى ضجيج للسطح العاكس عندما تكون زاوية السقوط للاشارة عموديا ويقل عندما تبتعد عن التعامد) وبالتالي حرارة ضجيج الصحن البيضاوي منخفضة أيضا

المصدر الثالث هو دوائر اللاقط LNB حيث تضيف قدرا من الضجيج المصاحب للاشارة وهي في طريقهامن الفيدهورن الى مدخل الرسيفر وكما هو الحال في حرارة الاطباق تعطي الشركات المصنعة قيمة هذا القدر من الضجيج اما بالكلفن k او بأعشار الديسبل dB وهذه القيم لها اهمية اذا كانت هناك مصداقية والا فالتجربة خير دليل في خضم البضائع الموجودة بالسوق حاليا المهم اللاقط الجيد له ضجيج اقل على خرج الاشارة

والنتيجة (المحصلة النهائية ) عند السيطرة على الضجيج من الطبق الى الفيدهورن وتعديله ثم جودة اللاقط فنحصل على ضجيج اقل وتزيد بالتالي جودة الاشارة الضعيفة
عذرا على الاطالة وشكرا ​

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة basem_2016

م

ا هو الفيدهورن؟
وهذا رسم مقطعي لثلاثة انواع مشهورة تختلف باختلاف نسبة F/D حيث (F) البعد البؤري للطبق مقسوم على ( D) وهو قطر الطبق حيث نحصل على نسبة تبين عمق

الطبق

هناك لواقط مثل الفوجي يخص الاطباق ذات النسبة 0.25 وحتى 0.32


وهذا احد اللواقط المستخدمة لنطاق KU Band ومعه الفيد ذي الحلقات المستوية القابلة للتعيير حسب نسبة F/D وذلك من 0.32 وحتى 0.43

​

الموضوع منقول حرفيا بدون صور من اول ماهو الفيد هورن حتى معذرة على الإطاله وشكرا وقد أضفت الصور فى الإقتباس من مصدرها
ليس معنى ذلك أن الموضوع سىئ الموضوع لابأس به لكن للأمانه كان يجب أن تذكر أنه منقول وتضيف الصور التى يشير إليها الشرح

أما الفيديو فهو فيديو دعائى لأحد مواقع اليوتيوب ولا يشرح شيئا ليست هناك مقاسات تصميم و طريقة تنفيذ كلام فقط دعائى
أو كما يقولون اسمع جعجة ولا أرى طحنا الرجل لم ينطق بكلمه واحده تشرح كيفية تنفيذ الشغله على المخرطه
نأتى على إستخدام الفيد النحاسى مع القطعه الألومنيوم نجد أن معنا مشكله وهى إختلاف معامل التمدد الطولى مع الحراره بين المعدنين
وبحسب الإقتباس من مصدر علمى فإن معامل التمدد الطولى بسبب الحراره يزيد عنه فى الألومنيوم عن النحاس بنسبة 35%
linear coefficients of expansion for aluminium and copper per degree centigrade are:
Copper 17∙10E-6
Aluminium 23∙10E-6
ومعنى هذا أنه فى درجات الحراره المرتفعه التى تتعرض لها القطعه سيتمدد الزور أكثر من الفيد وبالتالى ينفصل الفيد
ولذا يحرص الجميع على عمل فيد من الألومنيوم ليطابق فى مواصفاته الحراريه زور القطعه
والله أعلى وأعلم

[basem_2016]

المشاركة الأصلية كتبت بواسطة asharif

الموضوع منقول حرفيا بدون صور من اول ماهو الفيد هورن حتى معذرة على الإطاله وشكرا وقد أضفت الصور فى الإقتباس من مصدرها
ليس معنى ذلك أن الموضوع سىئ الموضوع لابأس به لكن للأمانه كان يجب أن تذكر أنه منقول وتضيف الصور التى يشير إليها الشرح

أما الفيديو فهو فيديو دعائى لأحد مواقع اليوتيوب ولا يشرح شيئا ليست هناك مقاسات تصميم و طريقة تنفيذ كلام فقط دعائى
أو كما يقولون اسمع جعجة ولا أرى طحنا الرجل لم ينطق بكلمه واحده تشرح كيفية تنفيذ الشغله على المخرطه
نأتى على إستخدام الفيد النحاسى مع القطعه الألومنيوم نجد أن معنا مشكله وهى إختلاف معامل التمدد الطولى مع الحراره بين المعدنين
وبحسب الإقتباس من مصدر علمى فإن معامل التمدد الطولى بسبب الحراره يزيد عنه فى الألومنيوم عن النحاس بنسبة 35%
linear coefficients of expansion for aluminium and copper per degree centigrade are:
Copper 17∙10E-6
Aluminium 23∙10E-6
ومعنى هذا أنه فى درجات الحراره المرتفعه التى تتعرض لها القطعه سيتمدد الزور أكثر من الفيد وبالتالى ينفصل الفيد
ولذا يحرص الجميع على عمل فيد من الألومنيوم ليطابق فى مواصفاته الحراريه زور القطعه
والله أعلى وأعلم

استاذى الفاضل التجربة خير دليل عشان كله يستفيد والموضوع ليس دعائى لان هيكون فيه تجربة للفيد الالمونيوم مع التركيب

[الحاج شريف]

المشاركة الأصلية كتبت بواسطة basem_2016

استاذى الفاضل التجربة خير دليل عشان كله يستفيد والموضوع ليس دعائى لان هيكون فيه تجربة للفيد الالمونيوم مع التركيب

يبدو أخ باسم أنك لم تقرأ ملاحظاتى جيدا
الملاحظه الأولى أن الموضوع منقول بدون صور أليس كذلك ؟؟
الملاحظه الثانيه : ان الفيديو لا يشرح كيفية عمل الفيد أليس كذلك ؟؟
الملاحظه الثالثه : تركيب فيد نحاسى على زور المونيوم فى وسط درجة حرارته مرتفعه خطأ فنى ما رأى حضرتك ؟ ؟
ثم مامعنى التجربه خير دليل حضرتك تطلب من الأعضاء شراء الفيد النحاسى من صاحب الفيديو وتحمل نتائج تجربته ؟؟

[abo sohaib]

الله ينور
الإشراف : حدد أخ ابو صهيب : الله ينور على إيه بالضبط وإلا يعتبر ردك عشوائى مخالف لقوانين المنتدى

[basem_2016]

المشاركة الأصلية كتبت بواسطة asharif

يبدو أخ باسم أنك لم تقرأ ملاحظاتى جيدا
الملاحظه الأولى أن الموضوع منقول بدون صور أليس كذلك ؟؟
الملاحظه الثانيه : ان الفيديو لا يشرح كيفية عمل الفيد أليس كذلك ؟؟
الملاحظه الثالثه : تركيب فيد نحاسى على زور المونيوم فى وسط درجة حرارته مرتفعه خطأ فنى ما رأى حضرتك ؟ ؟
ثم مامعنى التجربه خير دليل حضرتك تطلب من الأعضاء شراء الفيد النحاسى من صاحب الفيديو وتحمل نتائج تجربته ؟؟

👈الملاحظه الأولى أن الموضوع منقول بدون صور أليس كذلك ؟؟
✅تمام الكلام مظبوط وكلام سليم ونحن مع التجربة

👈الملاحظه الثانيه : ان الفيديو لا يشرح كيفية عمل الفيد أليس كذلك ؟؟
✅فى الفيديوهات والشروحات القادمة انشأالله

👈الملاحظه الثالثه : تركيب فيد نحاسى على زور المونيوم فى وسط درجة حرارته مرتفعه خطأ فنى ما رأى حضرتك ؟ ؟
✅انا مع التجربة فى الفيديوهات القادمة

👈حضرتك تطلب من الأعضاء شراء الفيد النحاسى من صاحب الفيديو وتحمل نتائج تجربته
✅انا مطلبتش من الاعضاء شراء الفيد بالعكس انا بقدم محتوى يفيد الناس وعليكم الانتظار
ملحوظة
انا لوعايز ابيع عندك صفحات الفيس والجروبات بل عشان خاطر مصراوى سات وانا موجود ورقمى موجود للاستفسار فى اى شى

[الحاج شريف]

هذا هو الفيد الأشهر والأغلى فى عالم إستقبال إشارات ال ku band والذى نحاول هنا فى مصر تقليده كما فى الفيد المعروض
ولو دققت فى الصوره ستجد أن الفيد مصنوع من الألومنيوم وهذا بالطبع لضروره فنيه وليس إعتباطا

[basem_2016]

المشاركة الأصلية كتبت بواسطة abo sohaib

الله ينور

مشكوووووووووووور

[basem_2016]

المشاركة الأصلية كتبت بواسطة asharif

هذا هو الفيد الأشهر والأغلى فى عالم إستقبال إشارات ال ku band والذى نحاول هنا فى مصر تقليده كما فى الفيد المعروض
ولو دققت فى الصوره ستجد أن الفيد مصنوع من الألومنيوم وهذا بالطبع لضروره فنيه وليس إعتباطا

كلامك مظبوط استاذى واتفضل الترجمة💯💯💯
👈عادة ما تأتي تغذية Invacom من Invacom بدون غطاء أو غطاء ، وبالتالي يمكن للعناكب الدخول ووضع أعشاشهم.
والنتيجة أنها تمنع الإشارة. نضع غطاء أصفر في النهاية. هذا أفضل من غطاء مسطح
كما يمكن حرق الأغطية المسطحة من خلال الشمس. استخدام غطاء بدلا من غطاء يعني أنه ليس في
نقطة محورية وأقل احتمالا أن تحرقها الشمس. يحتوي الغطاء أيضًا على فتحة صغيرة لوقف تراكم التكثيف
وهي حصرية لمتجر الأقمار الصناعية. يبلغ طول رباط إنفاكوم الذي يبلغ طوله 23 مم وشفة C120
الألومنيوم ولديه حلقات العددية. وهي مصممة لأطباق التركيز الرئيسية. الحلقات قابلة للتعديل على سن اللولب
يرجى ملاحظة أن هذه القبعات الصفراء الهامة غير متوفرة بشكل منفصل. فقط مع الرضاعة.
قابل للتعديل F / D 0.32-0.43. يمكنك ضبط الحلقات على المداس لتعيين F / D لتناسب طبقك.
انظر صور اليد الوسطى واليمنى أدناه. تظهر كميات مختلفة من المداس فوق الحلقات👉

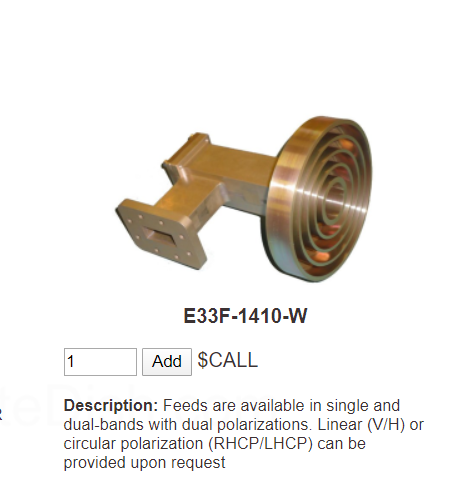

ويوجد بالموقع نفسة هذاالفيد استاذى✅✅✅✅✅
[IMG][/IMG]

[basem_2016]

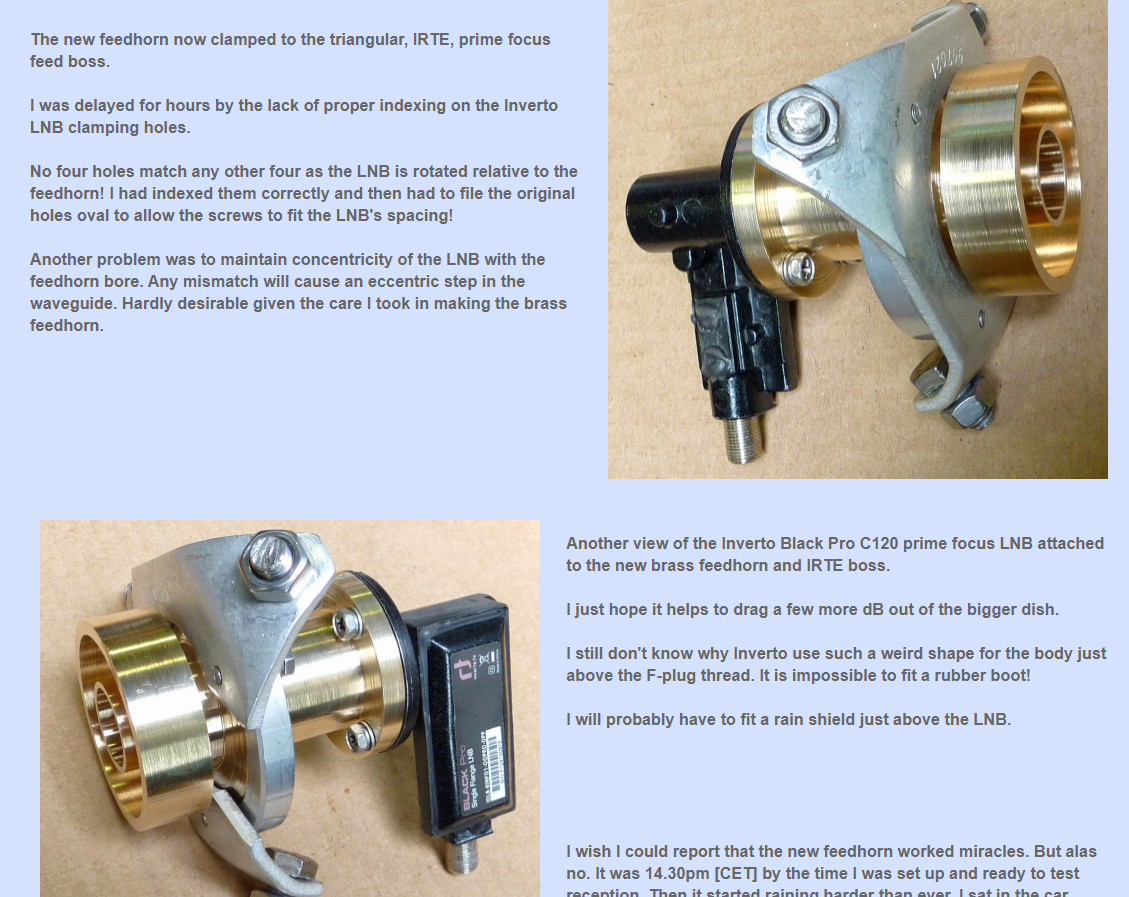

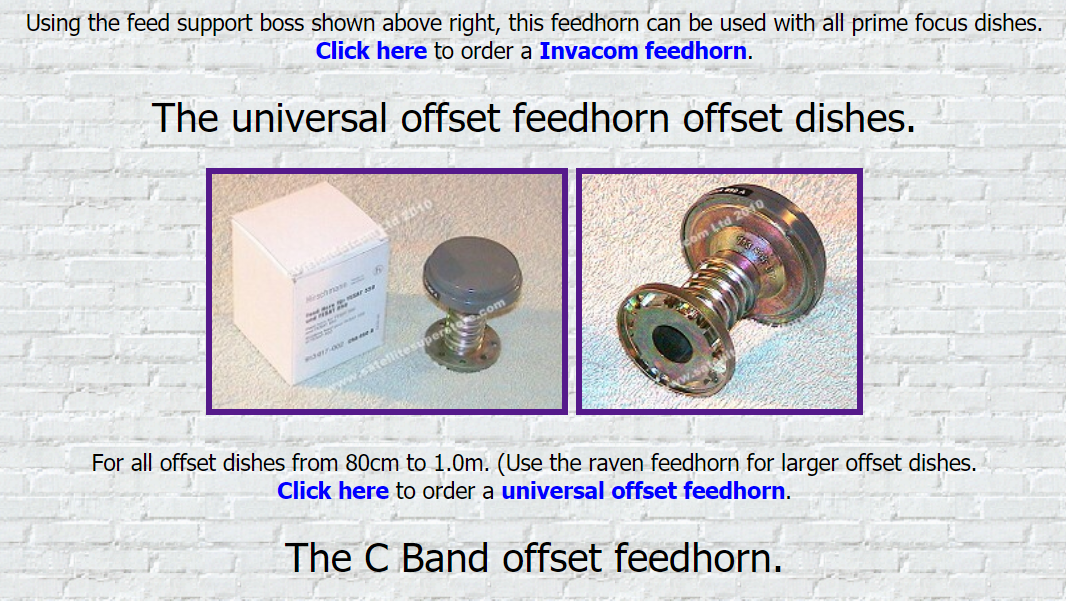

ويوجد ايضا
[IMG][/IMG]

[IMG][/IMG]

[الحاج شريف]

تحياتى أخ باسم كده أفضل فى النقاش نتناقش علميا بدل من حكاية التجربه
أولا شكرا على الترجمه لكنى لاأحتاج إليها لأن دراستى كانت باللغه الإنجليزيه ولاأجد صعوبه فى فهم المصطلحات الهندسيه

حضرتك عايز تقول إنهم بيستخدموا النحاس كفيد مع الألومنيوم مش كده والا إيه الهدف من الصور ؟
طيب أنا معاك لكن فى نقطتين مايأيدوش وجهة نظرك
إن خامة ال Brass اللى فى الصور سبيكه من النحاس والزنك وخواصها الحراريه قريبه من الألومنيوم الفرق حوالى 10%
وإنه دايما لايفضل إستخدام النحاس منفردا بسبب قابليته للصدأ والتفاعلات الكيمائيه ( بحسب سلسلة العناصر الكهروكيمائيه)
إن الفيد اللى فى الصور راكب بمسامير بينما الفيد المعروض فى أول موضوعك بيركب شحط أو بلزق

النقطه الأهم من وجهة نظرى ماهى ميزة النحاس على الألومنيوم حتى نصنع منه فيد هل سعره والا مقاومته لعوامل التعريه أم ماذا ؟

[basem_2016]

[CENTER][CENTER]

المشاركة الأصلية كتبت بواسطة asharif

تحياتى أخ باسم كده أفضل فى النقاش نتناقش علميا بدل من حكاية التجربه
أولا شكرا على الترجمه لكنى لاأحتاج إليها لأن دراستى كانت باللغه الإنجليزيه ولاأجد صعوبه فى فهم المصطلحات الهندسيه

حضرتك عايز تقول إنهم بيستخدموا النحاس كفيد مع الألومنيوم مش كده والا إيه الهدف من الصور ؟
طيب أنا معاك لكن فى نقطتين مايأيدوش وجهة نظرك
إن خامة ال Brass اللى فى الصور سبيكه من النحاس والزنك وخواصها الحراريه قريبه من الألومنيوم الفرق حوالى 10%
وإنه دايما لايفضل إستخدام النحاس منفردا بسبب قابليته للصدأ والتفاعلات الكيمائيه ( بحسب سلسلة العناصر الكهروكيمائيه)
إن الفيد اللى فى الصور راكب بمسامير بينما الفيد المعروض فى أول موضوعك بيركب شحط أو بلزق

النقطه الأهم من وجهة نظرى ماهى ميزة النحاس على الألومنيوم حتى نصنع منه فيد هل سعره والا مقاومته لعوامل التعريه أم ماذا ؟

استاذى الحاج شريف انت بلا شك اتعلمنا من حضرتك كتير ومن المواقع العالمية كتير بس انا شغال وبجرب وكله ينتظر النتيجة والفيديو كان هدفه معرفة الناس عمل الفيد فى المخرطة مهما كان نحاس او المونيوم وفى الفيديوهات القادمة المزيد وهذا كتالوج فيد من ضمن تصميمات كتير وشكرا لك على الدردشة المفيدة للجميع ووعد منى اخلص التجارب وهنزل على مصراوى سات للجميع

[basem_2016]

هذا كتالوج فيد من ضمن تصميمات كتير
[IMG][/IMG]
[IMG][/IMG]

[الحاج شريف]

اهلا بك أخ باسم
مع أنك لاترد على تساؤلاتى لكن يفهم من السياق أنك بصدد مشروع تصنيع فيد هورن على مستوى تجارى
وبالطبع تحتاج إلى الإستشاره والنصيحه وال(فييد باك ) فلا تعتد بمداخلات مثل الله ينور لأبو صهيب فهو يزيد من مشاراكاته بدون قراءة
اتمنى لك التوفيق فى مشروعك لكن إعتراضى الوحيد كان على إستخدام خامة النحاس وذلك لعدة اسباب
الأول إرتفاع سعرها بالمقارنه بالألومنيوم والنحاس الأصفر
الثانى قابليتها للأكسده والتفاعلات الكيميائيه
الثالث مواصفاتها الحراريه لا تجعل تركيبها مع زور الألومنيوم تركيبه صحيحه عمليا
رابعا قابليتها للتشكيل (طريه) فقد يتغير شكلها إذا وقعت على الأرض او تم الضغط عليها لأى سبب

إدرس الموضوع دراسه جيده من حيث التكلفه وجودة المنتج النهائى وإختار الخامه المناسبه ثم توكل على الله فهو المعين

[basem_2016]

المشاركة الأصلية كتبت بواسطة asharif

اهلا بك أخ باسم
مع أنك لاترد على تساؤلاتى لكن يفهم من السياق أنك بصدد مشروع تصنيع فيد هورن على مستوى تجارى
وبالطبع تحتاج إلى الإستشاره والنصيحه وال(فييد باك ) فلا تعتد بمداخلات مثل الله ينور لأبو صهيب فهو يزيد من مشاراكاته بدون قراءة
اتمنى لك التوفيق فى مشروعك لكن إعتراضى الوحيد كان على إستخدام خامة النحاس وذلك لعدة اسباب
الأول إرتفاع سعرها بالمقارنه بالألومنيوم والنحاس الأصفر
الثانى قابليتها للأكسده والتفاعلات الكيميائيه
الثالث مواصفاتها الحراريه لا تجعل تركيبها مع زور الألومنيوم تركيبه صحيحه عمليا
رابعا قابليتها للتشكيل (طريه) فقد يتغير شكلها إذا وقعت على الأرض او تم الضغط عليها لأى سبب

إدرس الموضوع دراسه جيده من حيث التكلفه وجودة المنتج النهائى وإختار الخامه المناسبه ثم توكل على الله فهو المعين

تسلم استاذى شريف وانا مع التجربة وأوفيكم بالنتيجة انشأالله
