شاشه خضراء مع وجود خطوط

falcoo · #1 2020/03/28, 08:51 PM

شاسيه صينى ــــــ شاشه خضراء مع خطوط...تم تغيير مكثفات امام اى سى الفرتكل ...اعدت لحامات اللاين واى سى الفرتكل وكرت الشاشه ..الفولت كان 105 ..وعلى سوكت الشاشه 135...رفعت بوت البور حتى وصل الخرج110..وبقياس الجهد على سوكت الشاشه ارتفع الى195..وظهر صوت فى اللاين ـــــــــــ اى سى لاين D5024 ــــــــــــــــ فرتكلD78040 ـــــــــــــــــ صوت CD5265cs ـــــــــــ عمليات LA76810A ــــــــــــ هناك زى تكت مكتوب عليهN060503455 ـــــــــــــ فهل عطل شاشه اولا...مع انى عندما اعلى الاسكرين يعطى تختفى الخطوط ويعطى شاشه خضراء ملساه..فى انتظار الرد.

حافظ السويد · #2 2020/03/28, 09:21 PM

قيس الجهود على كواثيد الالوان RGBفي سوكة الشاشة

واخبرنا بالقيم

falcoo · #3 2020/03/29, 08:11 PM

اهلا بك مهندس حاقظ..اسف لاارى الكتابه جيدا ولكن هناك 7 نقاط دائرية النقطه الثانيه من الاعلى163 الثانيه المتصل بها طرف سلك من اللاين135 والنقط 7 اخر نقطه من الاسفل 134 ولايوجد شىء فى باقى الاطراف......واسف على الاسلوب غير العلمى....ولكم الشكر والتقدير.

حافظ السويد · #4 2020/03/29, 08:14 PM

ارفع صورة لكارتة السوكة من جهة اللحامات

falcoo · #5 2020/03/30, 09:36 PM

اهلا بك مهنس حافظ...لا اعرف كيف ارفع صوره وحاولت افهم من مشاركه لاخ على مصراوى فلم افهم شىء ..ولكن حاولت مره اخرى وتوصلت ان 134للون KB وباقى الالوان لاتوجد ...وللتنبيه ان الكتابه من الخلف وليس ناحيه اللحامات ووجدت KR ولم اجدKG ...ولكن هل يعد ذلك عيب شاشه وفى النهايه ..ان كان من تقصير .....فمنى ....فلك جزيل الشكر

حافظ السويد · #6 2020/03/30, 09:41 PM

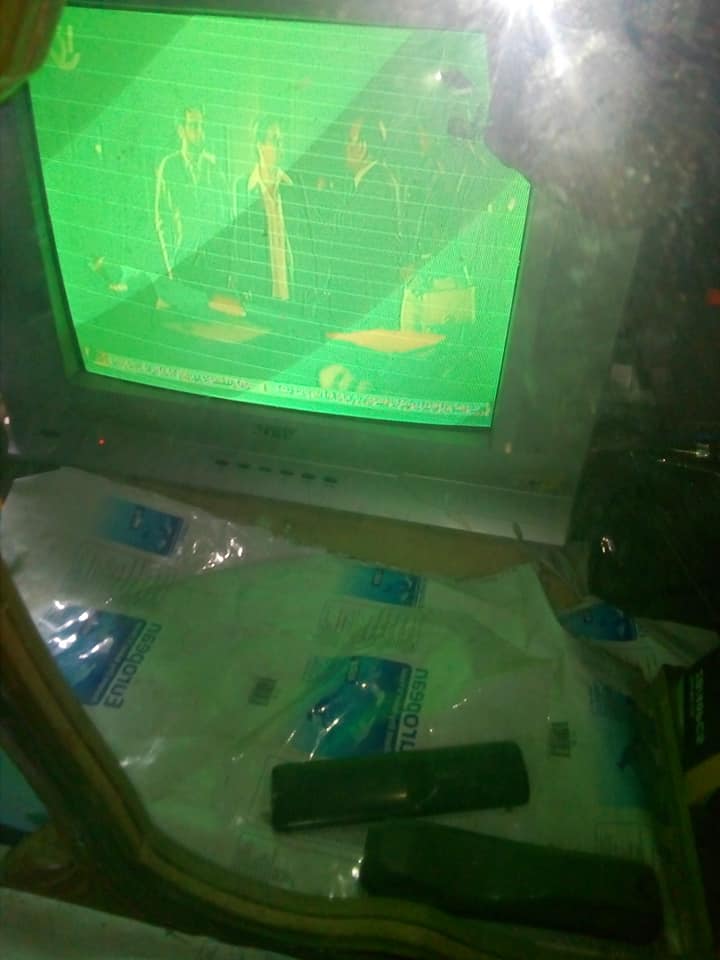

هل هذه الصورة لك
وهل هذا هو مظهر العطل

falcoo · #7 2020/03/30, 09:50 PM

هذه الصوره ليست لى ...ولكن نفس الخطوط ونفس اللون.

حافظ السويد · #8 2020/03/30, 09:53 PM

انزع ترانسستور اللون الاخضر وجرب واخبرنا

falcoo · #9 2020/03/30, 09:56 PM

جاااارى استاذ حافظ.....

حافظ السويد · #10 2020/03/30, 10:01 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة falcoo

جاااارى استاذ حافظ.....

لاتعمل رد قبل ماتقوم بالاجراء

falcoo · #11 2020/03/31, 08:20 PM

ااااسف...لقد نزعت الثلاث ترنزستورات بالتتالى ..ولم يتغير شىء...؟

حافظ السويد · #12 2020/03/31, 09:06 PM

هل اذا وصلت عليه صوت وصورة هل تظهر صورة في الشاشة كما فيفي الصورة التي رفعتها لك

falcoo · #13 2020/04/03, 08:48 PM

اسف لان النت فصل..وقمت باخراج الشاسيه وتفحصته فوجدت بفه على خرج الشوبر مفرقعه كانت تحت الدايود بالقرب من دايود 110 وهناك مقاومه محمصه امام اى سى الفرتكل متصله بالتوالى مع زنر ..عيز اعرف الوانها.. لو تكرمت..رقمها على الشاسيه R565

حافظ السويد · #14 2020/04/03, 08:54 PM

المقاومة مغير لونها وليست مفحمة ولسيت عاطلة لو محترقة لم يعمل الجهاز
وليس لها علاقة بالعطل
اما البفة لاتؤثر بشيء طالما الجهد110 يخرج نظامي

falcoo · #15 2020/04/03, 09:01 PM

ارجوا ان يتسع صدر ك...فعلا المقاومه مغير لونها...اما البفه فليست على خط 110 ولكن على السلكون المجاور له .
