[عبدالقادرالكوز]

اهلا وسهلا في منتديات مصراوي ســــــــــــات

انواع لـLNBF المعدل من الشركات...

قد يظن البعض ان هناك انواع من اللواقط LNBF خاصة بالأقمار التي يصل بثها الي منطقة جغرافية معينة لكن حقيقة الامر ان خرائط التغطية هي إصدارات بمثابة التزام من الجهة التي تمتلك القمر تضمن فيها تحقيق استمرارية للخدمة بلا قطوعات على مدار الساعة بالنسبة لمواقع جغرافية محددة بشرط استخدام اطباق تتناسب اقطارها مع شدة الاشارة . وهذا يعني ان الاستقبال في مناطق جغرافية خارج نطاق خرائط التغطية ممكن , ولكنة استقبال بلا ضمانات يعني التفاوت لقوة الإشارة لبعض الترددات من وقت الى أخر مع الاخذ في الاعتبار انه كلما بعدت مواقع الاستقبال عن مركز تغطية القمر يتطلب ذلك زيادة في اقطار الاطباق وحساسية أعلى لأجهزة الاستقبال وتصميما اكثر دقة لوحدات الـLNBF والمطلب الوحيد ان تكون نوعها يونيفرسال وتعطي المدى الترددي من 10700 الى 12750 ميجاهيرتز ومعامل ضوضاء NF يقل عن 3.db وكلما كان معدل نسبة الشوشرة ( يرمز لة db )اقل كلما زادة جودة اللاقط والموديلات كثيرة في الأسواق العربية....
قبل ظهور لاقط LNBF المعدل من الشركات وانتشاره بشكل اوسع في الاسواق العربية كنا نقوم بقطع الرقبة








وتركيب الحلقات الدائرية على اللاقط العادي كنا نعمله بايدينا من اكثر من سنوات مضت بعدة تجارب وكانت لة نتائج جيدة برغم انه حل اجتهادي ويتم ذلك بنزع البوق الدائري الاصلية بعمق 2 سم تقريبا ثم هذا التعديل بالنسبه لطول المسافه بين Lnbوبين الحلقات الدائريه وكنا نستعين بالحلقات الدائريه الخاصه بالفيد هورن


لتحقيق افضل نتائج مرجوة وكانت فى حينها ممتازة جدا وجعلتنا نشاهد ترددات بطبق قطرة 240سم كان تحتاج الى طبق 360 قطرة سم لكى نشاهد هذة الترددات قبل التعديل على Lnb
صورة لاقط معدل
الى ان قامت الشركات منذ سنوات متاخرة وسنوات عديدة بطرح Lnb معدل جاهر وبأسماء وماركات كثيرة وكانت فى بادي الامر اسعارها مرتفعه جدا ومازالت موجودة بالأسواق ام الان لايذكر اسعارها مقارنة بعمل لاقط معدل بنفسك فتم الاستغناء عن كل ذلك لتوفيرا للوقت والجهد من خلال تجاربي من هذه الانواع اللواقط لـLNBF (طويلة الرقبة) التي سوف نذكرها
يجب ان تتطابق هذة بيانات lnb او اللاقط لتحقيق نتائج افضل والبيانات على النحو التالي :

Input 10.7 ~ 12.75 GHz
Output 950 ~ 2150 MHz
L.O. Low Band 9.75 GHz
L.O. High Band 10.6 GHz
Noise Figure 0.2 db
Conversion Gain 70 db
Current Consumption 100 mA

وقد اخترنا لكم اربعه من انواع لاقط LNBF على البيانات السابقه وهي شكلها واحد ذو الرقبة الطويلة ما عدا ذلك من خلال تحربتي اقل جودة مما ذكر مخصص للأطباق مركزية البؤرة prime Focus او كبيرة الحجم عميقة التقعر (لايزيد نسبة التقعر عن 10% من قطر الطبق) وعالبا تستخدم في الاطباق الكبيرة المتحركة وهي كتالي :

اللاقط الاول : انفرتوا (Inverto)



يأني في المرتبة الاولى من خلال واقع التجربة هو منتج عالي الأداء متفوقة في عملية الاستقبال

خارج نطاق التغطية الآن مع الرقم أدنى من الضجيج والضوضاء ممتاز في الفصل او العزلة عبر الاستقطاب وعدم
صممت بان تكون فائقة الأداء والمكونات لذلك يوفر أعلى كسب تحويل حتى


التدخل فيما بينهم ولة القدرة في سرعة لنقل الحركة عالية الوضوح صنعة أعلى مستوى من الجودة

والاتقان وخلاصة القول واحدات انفرتوا (Inverto) تساعد المشاهد الذي يبحث عن اشارة جيدة

وجودة اشارة عالية وهذا قد يساعد للوصول الى الهدف ..

مخصص للاطباق مركزية البؤرة prime Focus او كبيرة الحجم عميقة التفعر

(لايزيد نسبة التقعر عن 10% من قطرالطبق) وعاليا تستخدم في الاطباق المتحركة وتحمل

الاسم التجاري Inverto BIack pro واهم موصفاتها الفتية متوافقة مع القنوات شديدة الوضوح

HDTV ادا ممتميز للاستقطتب الافقي والراسي ...

وتتكون اللاقط في الكرتون من ثلاثة اجزء من القطعة مفصلة كل قطعة عن الاخرى وهي

اولا : وحدة المعالجة



ثانيا : بوق التغذية Feed Hom



ثالثا: حامل اللاقط Bracket



أهم الميزات لاقط (Inverto)

• الضوضاء المرحلة الأداء المتفوق، ((DVB-S2) (HDTV))

• الشكل الضوضاء العليا

• الاستقطاب عالية وعدم التحل فيما بينهما

• مستويات منخفضة جدا في نسبة الشوشرة

• الكسب التحويل عالي جدا

• صناعة موثوقة بها جدا

وتمت تجربة هذا اللاقط في بعض الدول العربية وحققت نتائج افضل من القطع القديمة التي

توقف بعضها صناعيا ويأتي بمخرج وبمخرجين .....

= = = = = = = = = = = = =

اللاقط الثاني : فوجي ( Fujj )

هو منتج عالي في الاداء وقديم جدا في الاسواق العربية ومن مميزتة يسهل التعديل علية تركيب فيد

(حلقات) للقطعة لزيادة اشارتها اوقطعها لحقيق نتائج مرجوة وجيدة وكثرة التجارب علية لفترة زمنية

لغياب اللواقط المعدلة الجاهزة من الشركات في الأسواق العربية و تتحمل الصدمات واشعة الشمس لان

مصنوع من الحديد وغالبا ما يتلف ويبقى لفترات طويلة الا ان توقفت صناعة هذا النواع من اللاواقط


صورة العدسة الفوجي الاصلي



= = = = = = = = = = = = =

اللاقط الثالث : لاقط ستارقولد فوجي (Str Fujj)



هويحمل نفس موصفات الفوجي نسبة الشوشرة (0.3db ) او (0.2db ) وهي مجربة وحققت بنتائج جيدة

بالنسبة الاقمار خارج نطاق التغطية ظهورة بعد غياب الفوجي الاصلي

= = = = = = = = = = = = =

اللاقط الرابع : لاقط دجي سات (Digisat )



من خلال تجاربي مع هذا اللاقط حقق نتائج ممتازة في عملية الاستقبال ميزتة خفيف الوزن

والكسب العالي في التحويل و نشبة الشوشرة (0.2db) تمكن من استقبال إشارات من الأقمار

الصناعية وتوزيعها على أقصى قدر مجموعة مفتاح الديزك الاربعة بلا مشاكل . صمم ذات

مواصفات ممتازة وفقا لمعايير الصناعة أعلى مستوى من الجودة

مخصص للاطباق مركزية البؤرة prime Focus او كبيرة الحجة عميقة التقعر ويحمل

== = = = = = = =

والافضل حاليا من حيث التعدل على لاقط الرائع :(انفرتوا بلاك الترا Inverto Black ultea) العادي الاسود بمخرج واحد المخصص اصلا لللاطباق ذات السطح العاكس البيضاوية المسطحة صغيرة الحجم او كبيرة الحجم وتركيب الحلقات الدائرية المعدلة بحلقات الفيدهورن مثل حلقات لاقط ستارقولد فوجي star gold fuji وذو الرقبة الطويلة الذي انتهي عهدة وحل محلة واحدات الانفرتوا (Inverto) العادية بمخرج واحد والتعديل يتم بوضع الحلقات على فوهة الاقط الانفرتوا Invertoعلى أن تم التعديل بطريقه سليمه و وان يكون الفيد خاليا من العيوب و مناسبا لأبعاد الطبق فلن يحدث ذلك أثر على الفيدهورن ولا على جودة الإستقبال بالنسبة للاطباق كبيرة الحجم عميقة التقعر الذي رفع مكانتها وبريقها رغم انها تمتاز بجودة وكفاءة متوسطة مثل اطباق اليورستار EUROSTAR والاشباه ذات الست الوصل او الست الشرائح سواء (6 قدم =180 سم ) او (8 قدم =240 سم ) في عملية الاستقبال الاقمارخارج نطاق التغطية او خرائط التغطية واصبح بهذا التعديل يتعامل بكل جدار وقوة مع الاطباق مركزية البؤرة prime Focus او كبيرة الحجم عميقة التقعر افضل من المنتج المعدل من قبل شركة الانفرتوا الذي يحمل الاسم التجاري انفرتوا بلاك برو Inverto BIack pro الذي يتكون اللاقط في الكرتون من ثلاثة اجزء من القطعة مفصلة كل قطعة عن الاخرى وهي وحدة المعالجة CPU وبوق التغذية Feed Hom و حامل اللاقط......






تحـــــــــياتي للجميع

,,,,

الاستاذ: عبدالقادرالكوز
Abdul Qadir Al Quoz
Houdrm Sat حضرم سات

[biko_73]

جزاك الله عنا خيراً ا/ عبد القادر

رأي حضرتك التركيب الافضل باللصق ام عمل قلوظه للزور

[عبدالقادرالكوز]

المشاركة الأصلية كتبت بواسطة biko_73

جزاك الله عنا خيراً ا/ عبد القادر

رأي حضرتك التركيب الافضل باللصق ام عمل قلوظه للزور

الافضل عمل قلوظه للزور بدون لحام وتكون الحلقات ملصقة مباشرة في فوهة اللاقط الانفرتوا بلاك التر

[biko_73]

المشاركة الأصلية كتبت بواسطة عبدالقادرالكوز

الافضل عمل قلوظه للزور بدون لحام وتكون الحلقات ملصقة مباشرة في فوهة اللاقط الانفرتوا بلاك الترا

الحمد لله جيبت العدسه الانفرتو ناقص الوصول لعدسه فوجي مش شغاله وقصها لعمل التعديل

[biko_73]

الاستاذ/ عبد القادر
لو تكرمت لدي طبق مركزي البؤرة Prime Focus بالمواصفات التاليه

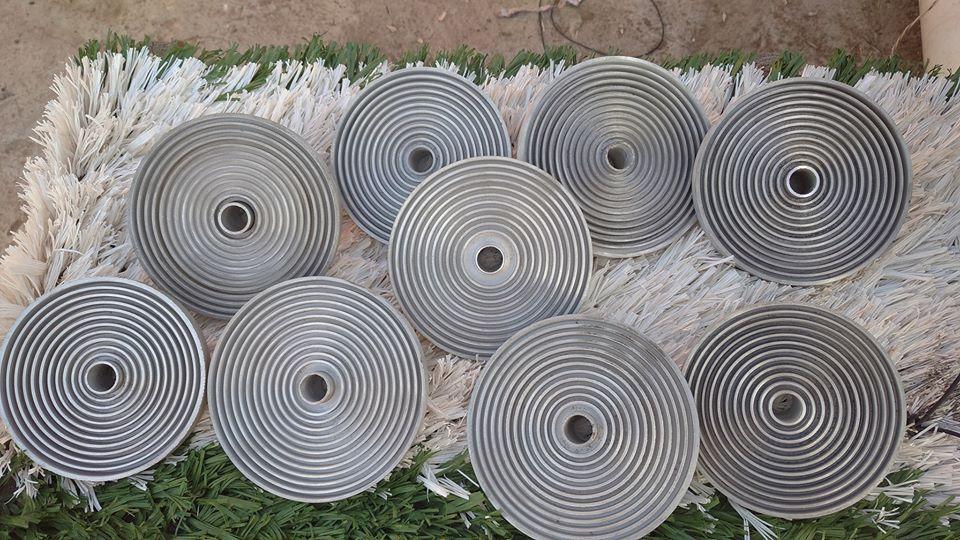

انتشرت في الاونه الاخيره فيدات مصنعة عموله منها المتدرج ومنها المستوي ومنها ما عدد حلقاته تبدأ من 5 حلقات وحتى 12 حلقة .

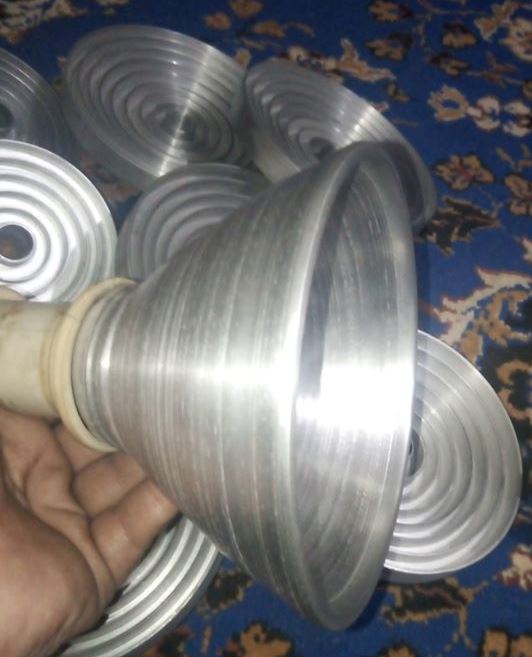

وكذلك الفيد الذي يشبه البوق

مطلوب رأي حضرتك وخبرتك هل زيادة عدد حلقات الفيد أو تدرجه تزيد من أستقبال الترددات الضعيفة وخصيصاً الترددات السوبر

[ansmido]

تسلم على الافادة

[عبدالقادرالكوز]

شكرالكم على المرور الطيب الرئع

بارك الله في الجميع

اليكم الموضوع في كتاب DPF



رابط التحميل



انواع لـLNBF المعدل من الشركات...

[satytree]

الله ينور وفى انتظار نتائج الاستقبال وكل عام وأنتم بخير رمضان كريم
