[محسـن المصرى]

طريقة جديدة ممتازة لجعل العدسة فى بؤرة الطبق بالظبط مضمونة 100%

عندى طبق 240 سم نوع دالى وماتور سوبر جاك 24 بوصة وكابل أشارة أسبانى 25 متر ورسيفر ترومان بريمير بلص 1

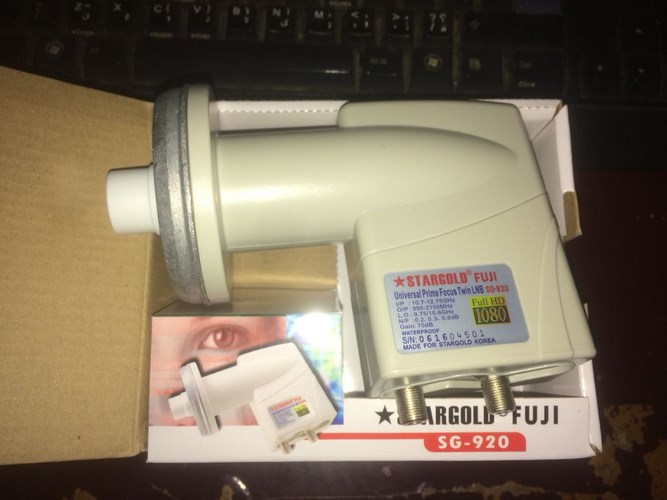

بداية تلفت عندى عدسة فوجى الأصلية بعد حوالى 15 سنة من تركيبها ثم أشتريت عدسة LNB ستار جولد فوجى كم هى موضحة بالصورة التالية



وبعد أن لفيت على جميع محلات الدش فى محافظة سوهاج علشان يظبط الطبق كل واحد يقول روح للمهندس فلان أتضح أن كل محلات الدش فى محافظة سوهاج ليسوا مهندسين ولا سمكرية لان كل واحد يقول لا أركب الأطباق المتحركة والكبيرة بيركبوا فقط الطبق الصغير لنايل سات اللى عيل صغير ممكن يركبة
قلت أجرب أركبها بنفسى فكرت قبل تركيبها أن أصنع شئ لجعل العدسة فى بؤرة الطبق تماما حتى أستفيد من هذة العدسة الممتازة وسعرها يعتبر أغلى عدسة 2 مخرج

توصلت الى فكرة مدهشة بأشياء قديمة عندى نتج عنها نتيجة مبهرة



اليكم الطريقة كالآتى :

تحضير :
1 - ايريال راديو لا يقل طولة عند فردة عن 80 سم

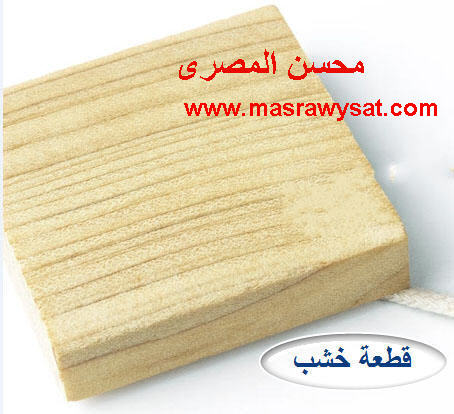

2 - قطعة خشب مربعة 7x7 سم أو ما يساوى قطر وجهه العدسة بأرتفاع 5 سم على الأقل اذا لم تكن بأرتفاع 5 سم الصق قطعتين مع بعض

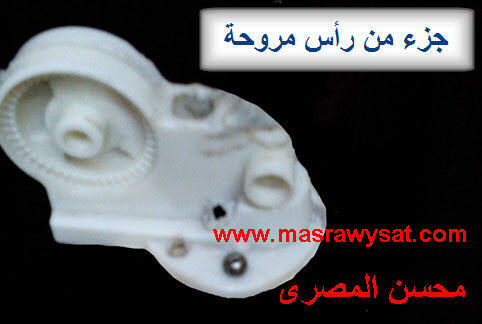

3 - أى شئ بلاستك يشبة القطعة التى تكون بين رأس مروحة المكتب وبين عمودها

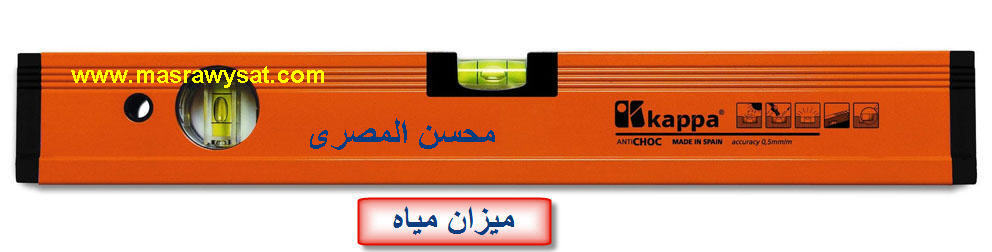

4 - ميزان مياة

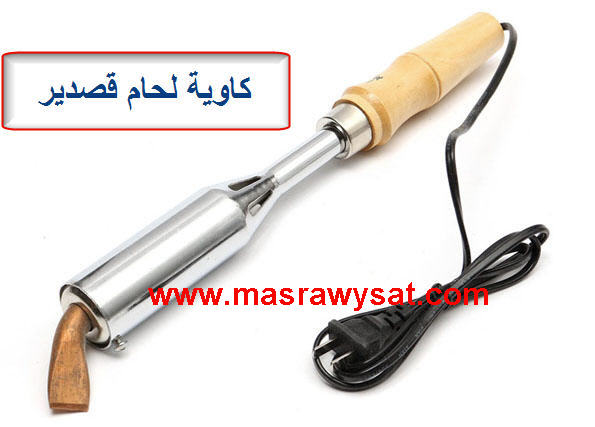

5 - كاوية لحام التى تستعمل فى لحام القصدير
ملحوظة مهمة : من الممكن الأستغناء عن قطعة البلاستك وكاوية اللحام اذا وجدت أى شئ يربط ايريال الراديو بقطعة الخشب
البنود السابقة موضح صورها بالأسفل 1 و 2 و 3 و 4 و 5

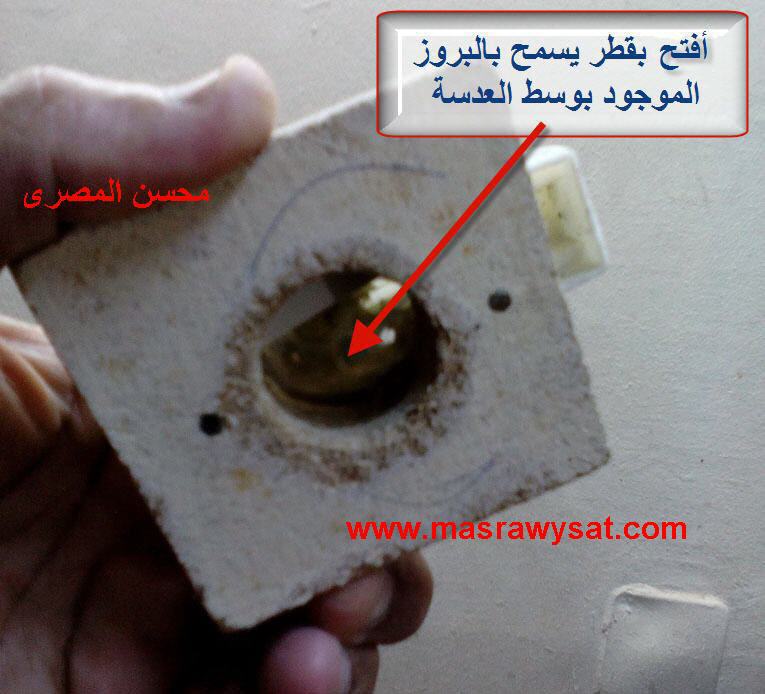

أفتح قطعة الخشب فى المنتصف بقطر يسمح بالبروز الموجود بوسط العدسة LNB بالدخول فيها بسهولة وذلك بشاكوش وأزميل أو أى شئ عندك بعمق 4 سم كما هو موضح بالصورة 6



على ترابيزة أو سطح مستوى ضع ميزان المياة على السطح المستوى ولفة فى عدة اتجاهات للتأكد من أن السطح مظبوط على الميزان واذا لم يكن مظبوط ضع أى شئ مربع وليكن 20x20 سم وضع تحت أى جنب منخفض أشياء صغيرة حتى يكون السطح مستوى تماما على الميزان

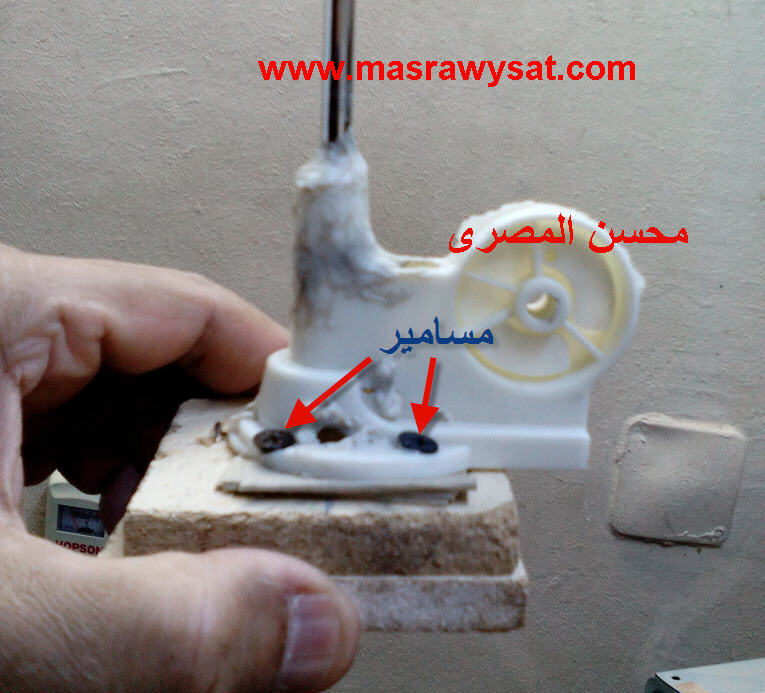

ضع قطعة الخشب على السطح المستوى و ثبت قطعة البلاستك على قطعة الخشب بمسامير كما هو موضح بالصورة 7 و 8





أثقب قطعة البلاستك من أعلى اذا لم تكن مثقوبة ويكون الثقب عمودى تماما بقطر يسمح بايريال الراديو بالدخول فيها و موازى لمنتصف الفتحة السفلى التى ستدخل فى بروز العدسة من كل الجهات

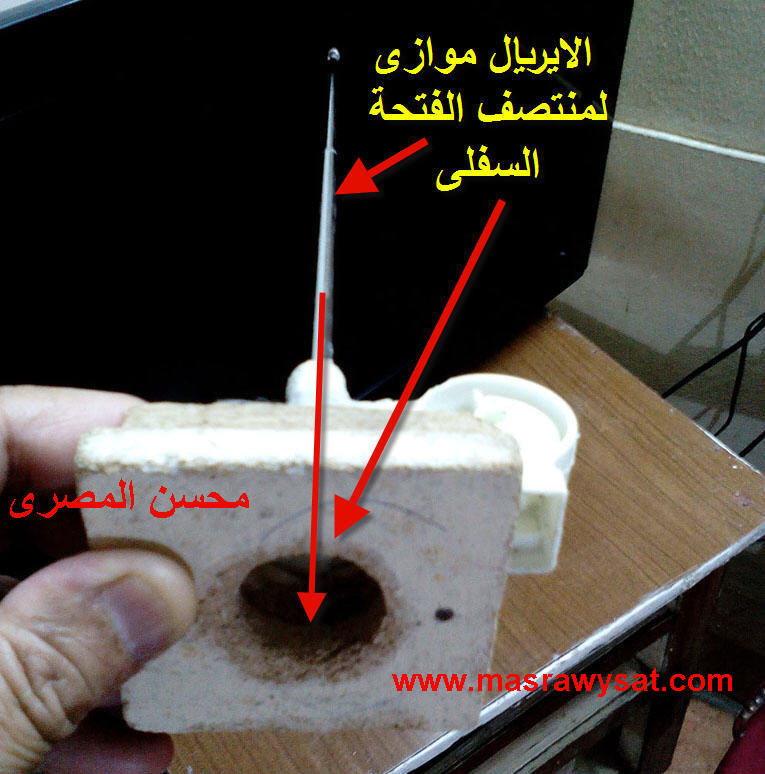

أدخل ايريال الراديو فى الثقب الذى ثقبتة فى قطعة البلاستك من أعلى بشرط أن يكون ايريال الراديو موازى لمنتصف الفتحة السفلى التى ستدخل فى بروز العدسة من كل الجهات كما هو موضح بالصورة 9

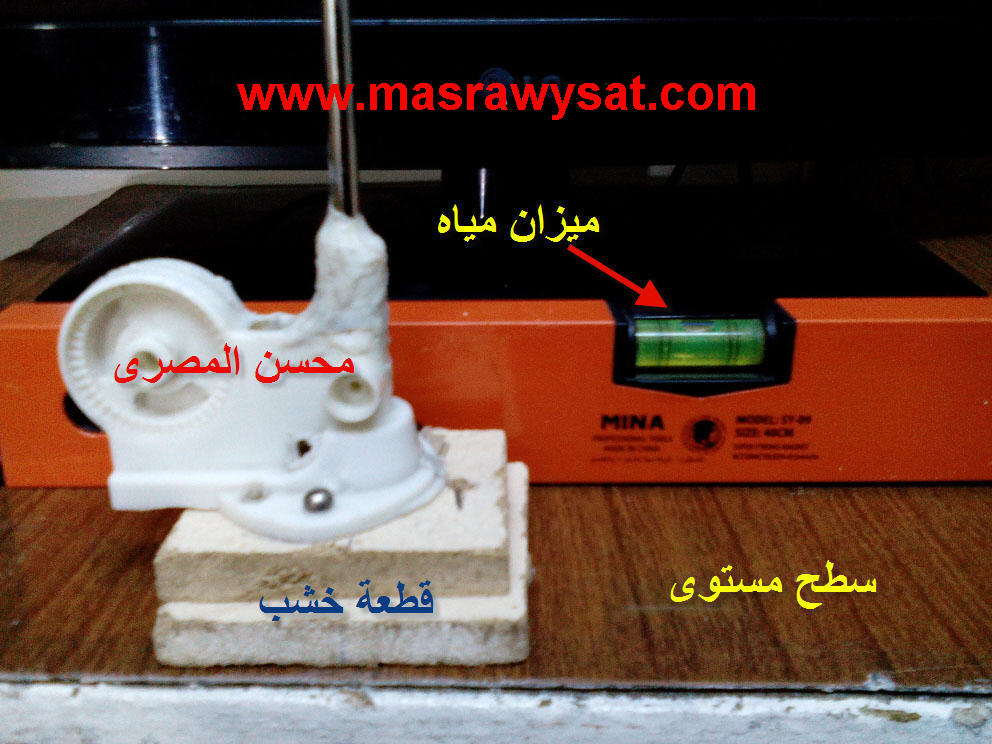

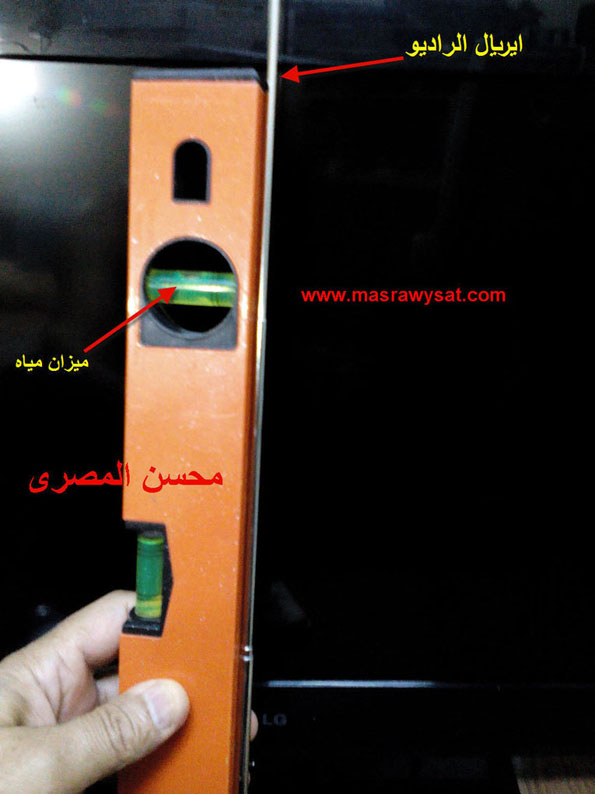

بعد التأكد من أن ايريال الراديو عمودى تماما بزاوية 90 درجة عن القاعدة من كل الأتجاهات بميزان المياة ولا تلصق ميزان المياة على الأيريال مباشرة خليك بعيد عنة ب 2 مليمتر لان ايريال الراديو مرن وينثى بسهولة كما هو موضح بالصورة 10



بكاوية اللحام وهى ساخنة سيح أى قطع بلاستك مابين القاعدة البلاستك وايريال الراديو حتى يثبت تماما
بعد الأنتهاء راجع بميزان المياة أستقامة ايريال الراديو عموديا من كل الأتجاهات

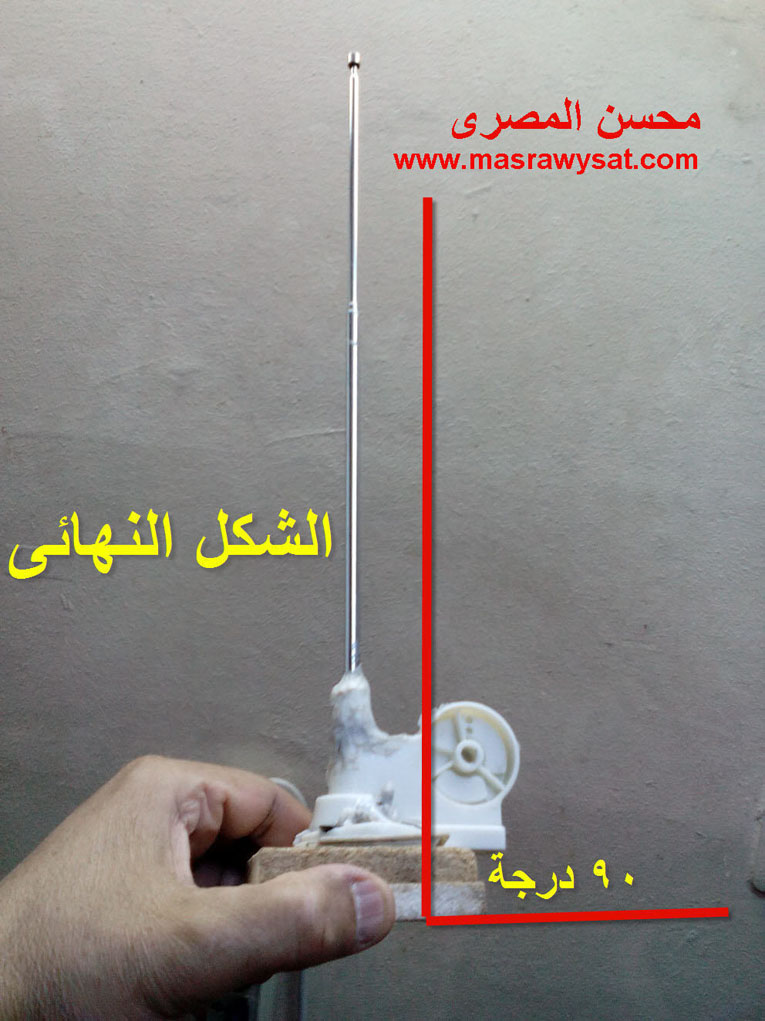

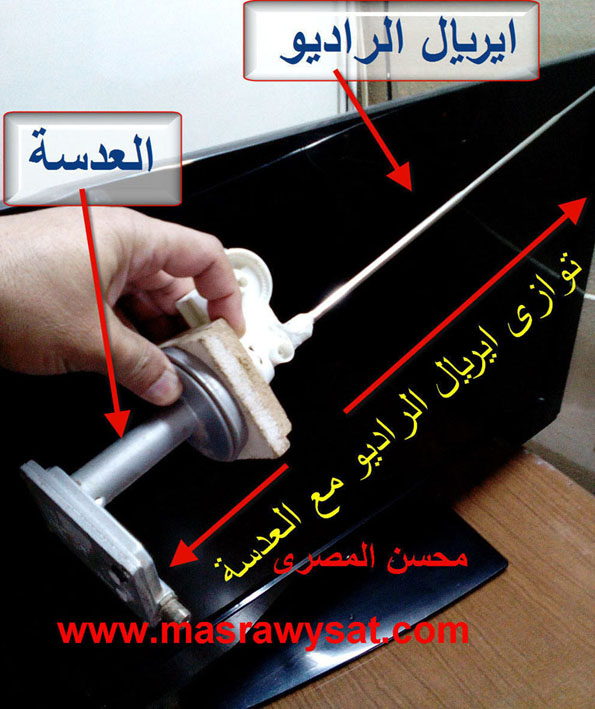

كدة أصبح عندك قطعة مميزة لضبط البؤرة لاى طبق متحرك كما هو موضح بالصورة 11 و 12





المهم أنه عند كل ضبط للعدسة يتم مراجعة العدسة على البؤرة بهذة القطعة

بهذة القطعة أصبحت بأستقبل جميع ترددات قمر هسباسات كاملا لأول مرة منذ 25 سنة وبأشارة عالية
وقبل ذلك كنت بأستقبل ثلاث ترددات فقط من قمر هسباسات منهم تردد به قناة واحدة عدد قنوات كلهم يعدوا على صوابع اليد
بالأضاقة الى زيادة كبيرة فى الأشارة على كل الأقمار 35 قمر من 30 غرب حتى 62 شرق
علما بأننى أول مرة في حياتى أركب عدسة وأضبط الطبق ومع ذلك نتج هذا الوضع الممتاز لاننى مركب دش منذ أيام الرسيفر الأنالوج أو البث التماثلى30 ثلاثون سنة تقريبا

من لم يرى صور الشرح هى بالمرفقات

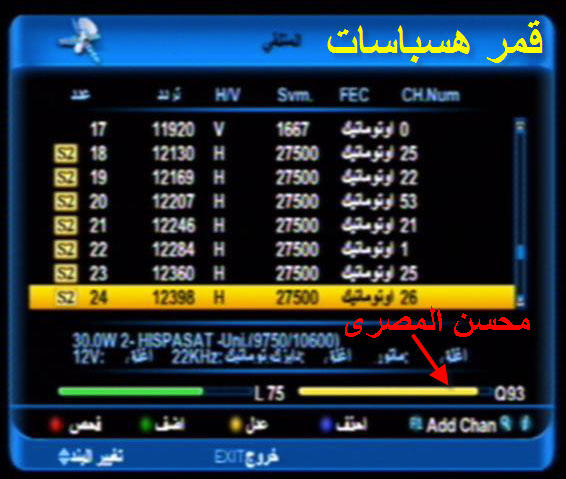

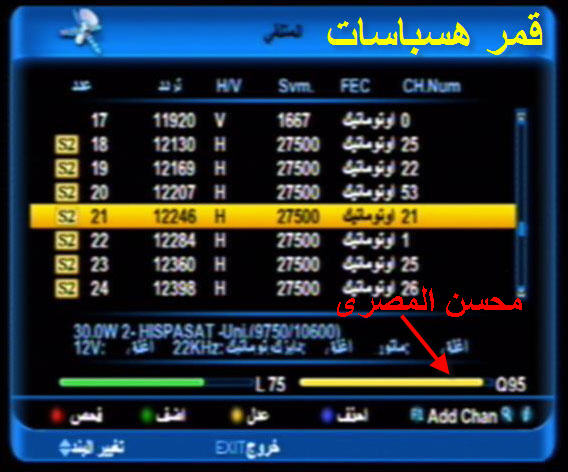

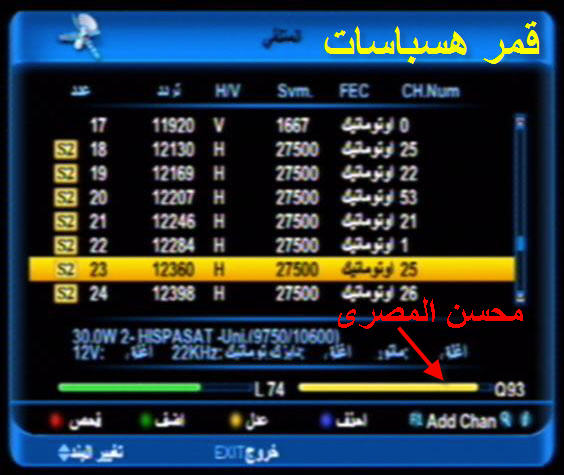

وموضح بالصور التالية زيادة الأشارة على بعض الأقمار الضعيفة

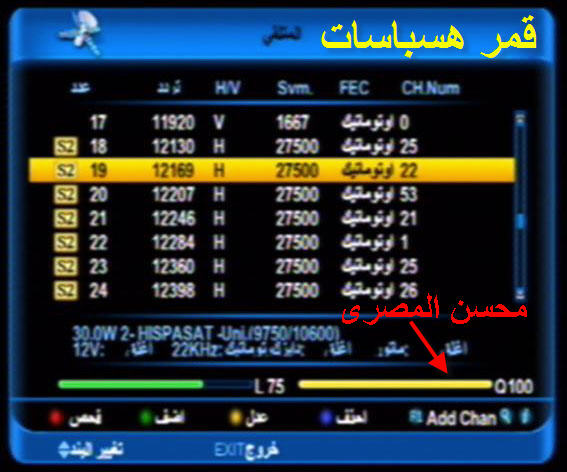

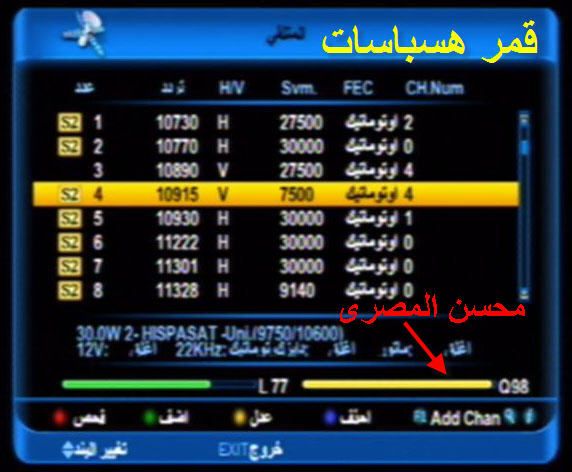

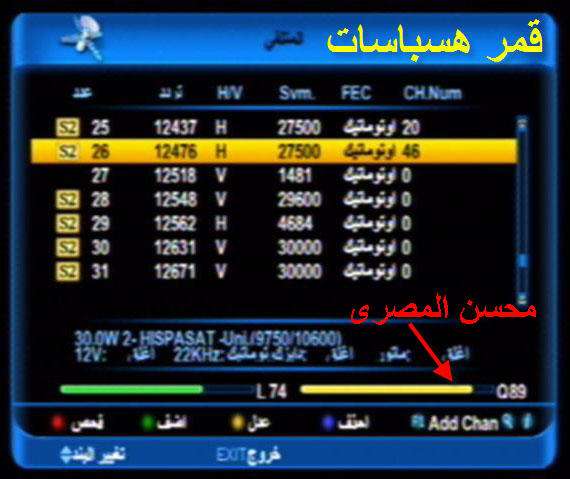

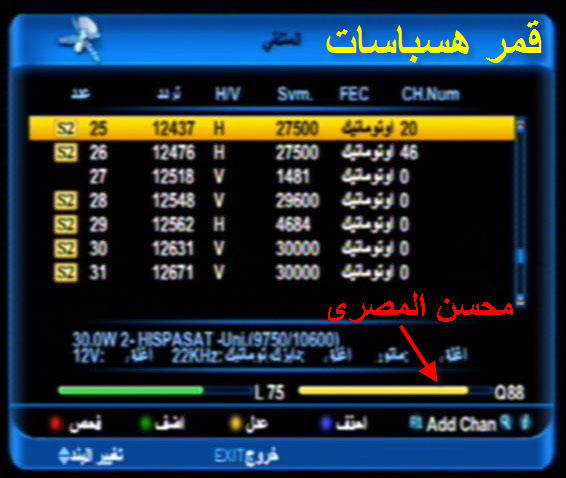

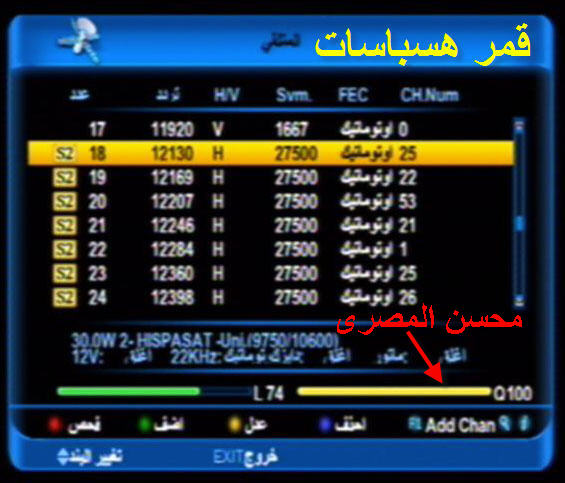

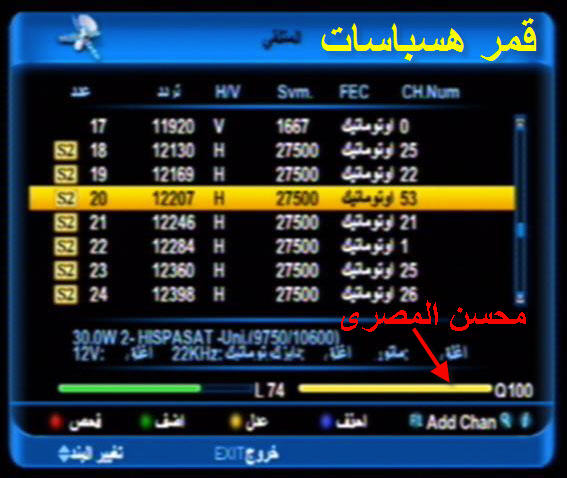

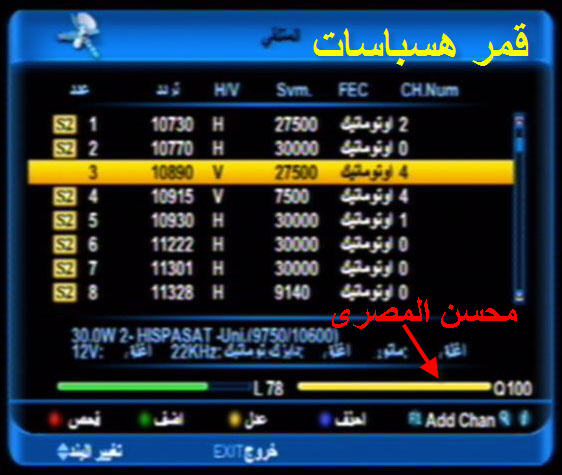

هسباسات

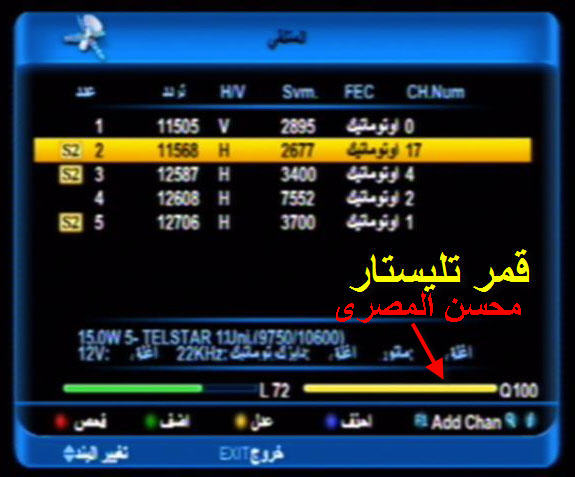

تليستار

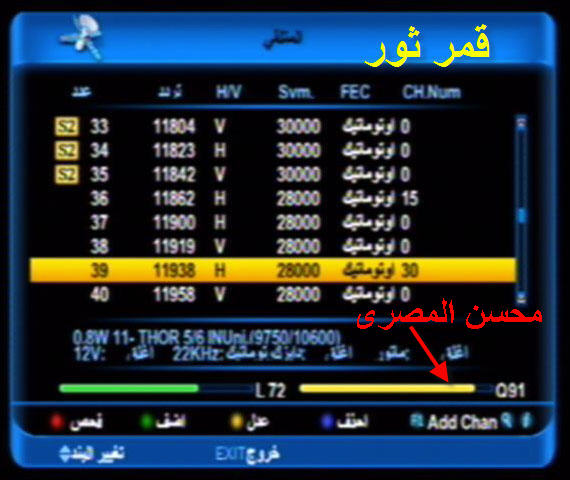

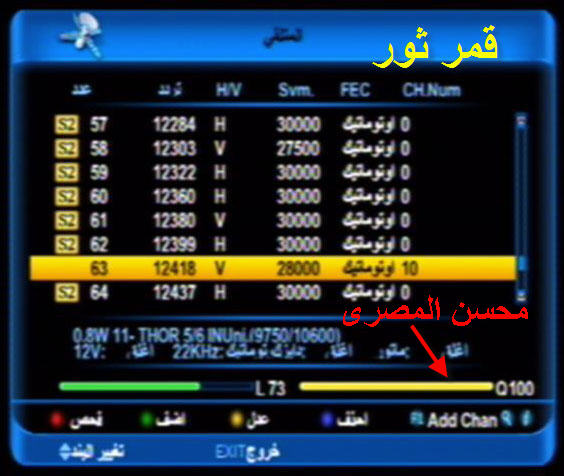

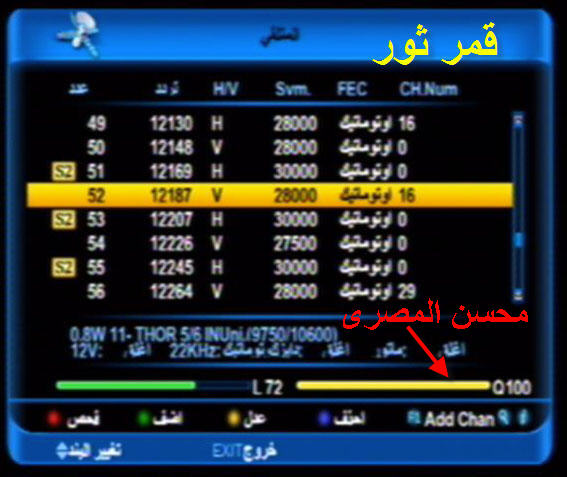

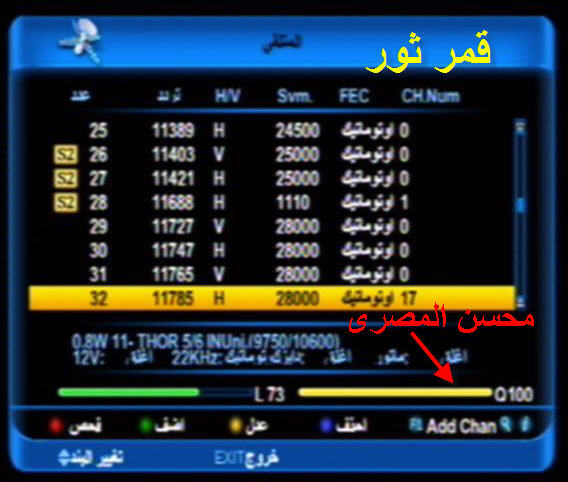

ثور

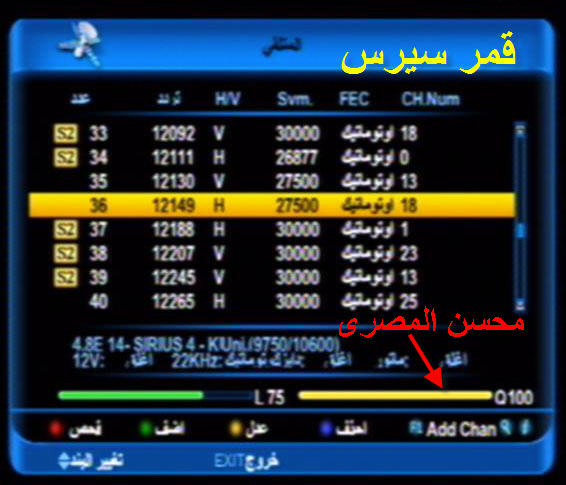

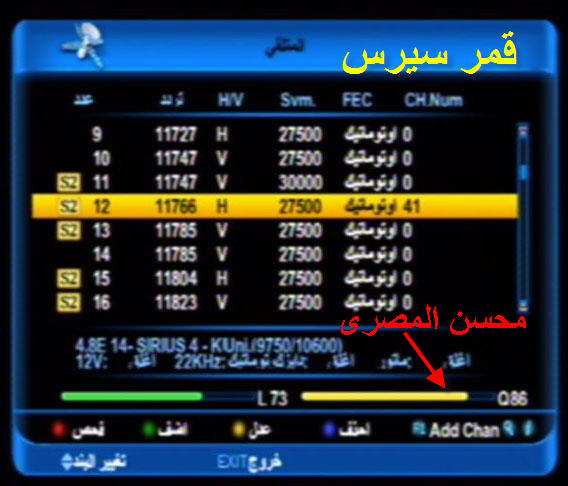

سيرس

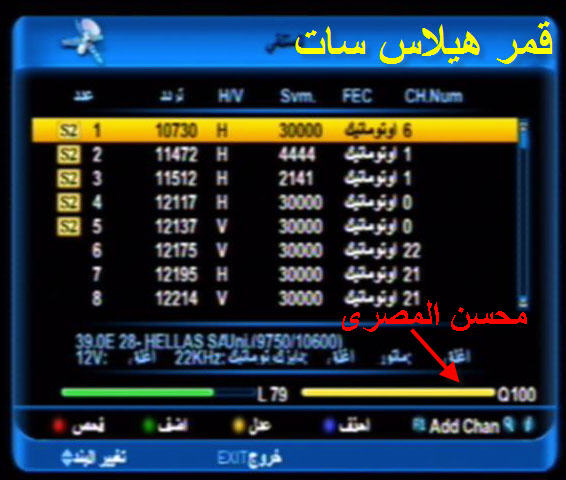

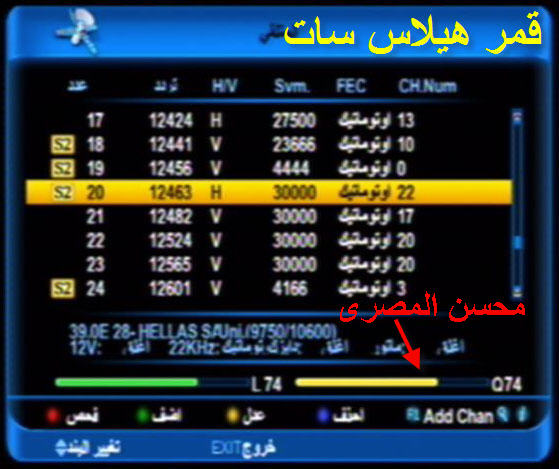

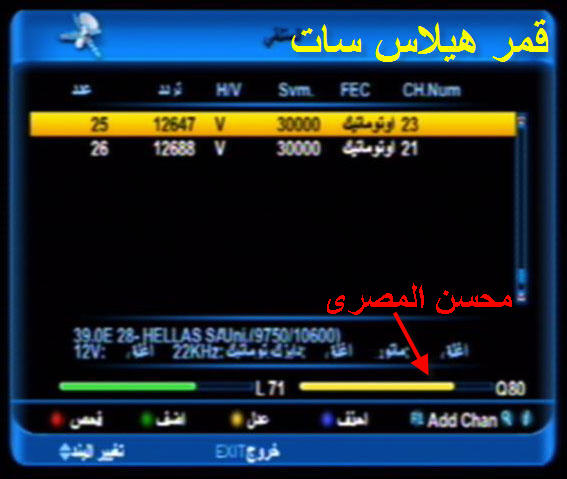

هيلاسسات

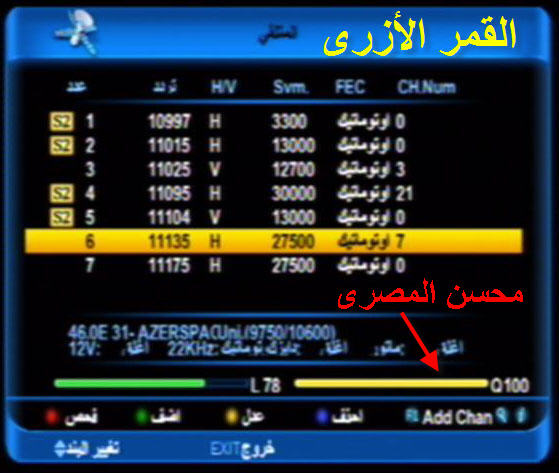

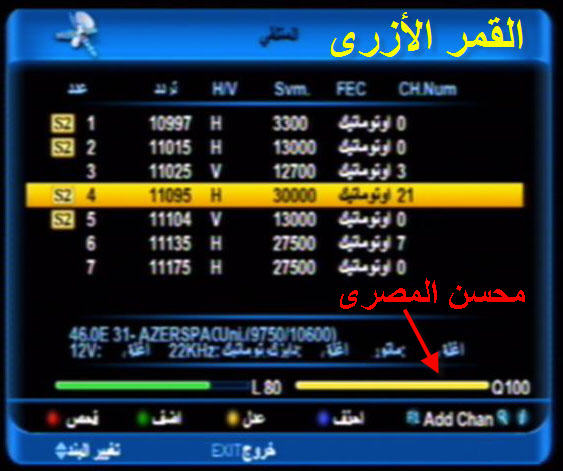

الأزرى

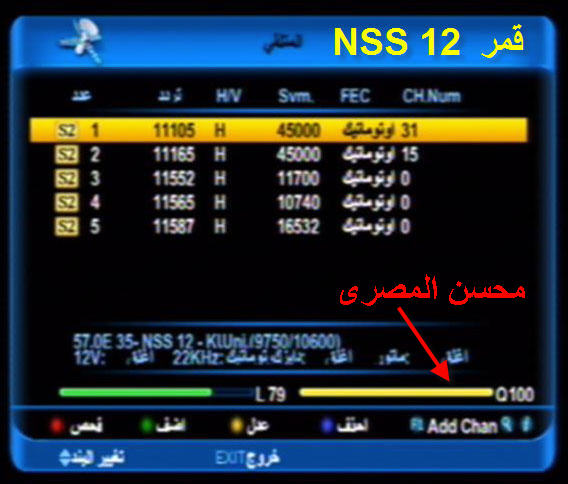

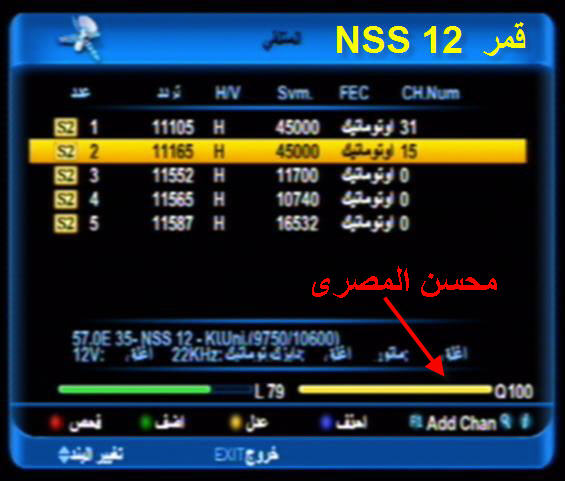

NSS 12 موقعة 57 ىشرق

[modloj]

شرح ممتاز و استقبال متميز و مبروك عليك القطعة الرائعة

[المهندس/احمد جمال]

السلام عليكم
تسلم على موضوعك ومحاوله افاده الاعضاء
طبق متحرك هوايه مش اكثر فهتلاقى الطبق متحرك قليل
من يركبه بعكس الطبق ثابت منتشر بكثره حتى هواه المباريات
بيعتمد على طبق ثابت من اقمار رياضيه ان كانت شرينج او مجانيه
مشكله طبق متحرك عايز مكان واول مشكله بتقابل الذى يقتنيه
سعر طبق مكلف وقطعه مكلفه وهذا يعطى الاهميه لثابت علشان كدا
بتلاقى فنين متحرك مش كثير وفى الاخر هى لقمه عيش وفنى ادرى انه مناسب له

بالنسبه ضبط القطعه فى البؤره الطريقه المنتشره والادق ماسوره
والمنتشره فى جميع الدول العربيه
صوره من تونس


صوره من مصر ابو اياد

[محسـن المصرى]

المشاركة الأصلية كتبت بواسطة 00ahmedgamal

السلام عليكم
تسلم على موضوعك ومحاوله افاده الاعضاء
طبق متحرك هوايه مش اكثر فهتلاقى الطبق متحرك قليل
من يركبه بعكس الطبق ثابت منتشر بكثره حتى هواه المباريات
بيعتمد على طبق ثابت من اقمار رياضيه ان كانت شرينج او مجانيه
مشكله طبق متحرك عايز مكان واول مشكله بتقابل الذى يقتنيه
سعر طبق مكلف وقطعه مكلفه وهذا يعطى الاهميه لثابت علشان كدا
بتلاقى فنين متحرك مش كثير وفى الاخر هى لقمه عيش وفنى ادرى انه مناسب له

بالنسبه ضبط القطعه فى البؤره الطريقه المنتشره والادق ماسوره
والمنتشره فى جميع الدول العربيه
صوره من تونس


صوره من مصر ابو اياد

مع أحترامى الشديد لفكرة ابو اياد
كانت في بالى فكرة الماسورة
ولكن في رأ يى أنه بعد خلع الماسورة وتركيب العدسة
من الممكن أثناء تركيب العدسة وربطها بالمسامير بالفلانشة
وأثناء ضبطها للداخل والخارج
وأثناء ضبطها بلفها يمين وشمال
كل ذلك جهد على الدراعات وبالتالى تكثر أحتمالات انحراف القطعه عن البؤره
وذلك حدث معى كلما ضبطت العدسة في البؤرة ثم أضبط العدسة لأعلى أشارة أراجع على ضبط العدسة الاقى العدسة انحرفت قليلا أضبط مرة أخرى بالقطعة التى عملتها تزيد معها الأشارة
وأنا ذكرت في موضوعى الآتى
المهم أنه عند كل ضبط للعدسة يتم مراجعة العدسة على البؤرة بهذة القطعة

الخلاصة من ذلك
ضبط العدسة فى البؤره بطريقه الماسوره تكون بدون العدسة
لكن فكرتى ضبط العدسة فى البؤره والعدسة متركبة وهذا هو الأدق

[المهندس/احمد جمال]

المشاركة الأصلية كتبت بواسطة محسـن المصرى

مع أحترامى الشديد لفكرة ابو اياد
كانت في بالى فكرة الماسورة
ولكن في رأ يى أنه بعد خلع الماسورة وتركيب العدسة
من الممكن أثناء تركيب العدسة وربطها بالمسامير بالفلانشة
وأثناء ضبطها للداخل والخارج
وأثناء ضبطها بلفها يمين وشمال
كل ذلك جهد على الدراعات وبالتالى تكثر أحتمالات انحراف القطعه عن البؤره
وذلك حدث معى كلما ضبطت العدسة في البؤرة
المهم أنه عند كل ضبط للعدسة يتم مراجعة العدسة على البؤرة بهذة القطعة

الخلاصة من ذلك
ضبط العدسة فى البؤره بطريقه الماسوره تكون بدون العدسة
لكن فكرتى ضبط العدسة فى البؤره والعدسة متركبة وهذا هو الأدق

السلام عليكم
ماهو دالى فنين بيعملو بيغيرو القطعه لتعديل اخر او لف زاويه القطعه
لو درعات قويه والفلانشه قويه ومربوطه كويس عمرها ماتنحرف عن بؤره (مكان القطعه)

غير صعوبه تثبيت القطعه فى منتصف الخشبه

[محسـن المصرى]

اللى يعرف ينفذ الفكرة ومحترف ينفذها سيجد الفكرة ممتازة لدرجة أنة بعد وضعها على العدسة وعند سحب ايريال الراديو يجد ايريال الراديو يدخل في فتحة الطبق الصغيرة في منتصف الطبق ( البؤرة ) ويخرج من من الناحية الأخرى من خلف الطبق
طبعا لا يوجد أدق من ذلك

اللى صعبة علية الفكرة يبعد عنها وينساها

تحياتى وأحتراماتى للجميع

[المهندس/احمد جمال]

المشاركة الأصلية كتبت بواسطة محسـن المصرى

اللى يعرف ينفذ الفكرة ومحترف ينفذها سيجد الفكرة ممتازة لدرجة أنة بعد وضعها على العدسة وعند سحب ايريال الراديو يجد ايريال الراديو يدخل في فتحة الطبق الصغيرة في منتصف الطبق ( البؤرة ) ويخرج من من الناحية الأخرى من خلف الطبق
طبعا لا يوجد أدق من ذلك

اللى صعبة علية الفكرة يبعد عنها وينساها

تحياتى وأحتراماتى للجميع

بأرداه الله اولا
مفيش شىء صعب ياغالى ولو كان صعب ماكنش الانسان يصل اليه
تحياتى لك واخيرا شكرا على افاده الاعضاء

[فني تركيبات]

بارك الله لك استاذ محسن
وجعله فى ميزان حسناتك
كان الله فى عون العبد ماكان العبد فى عون اخيه
موضوع ممتاز ويستحق 10 نجوم
