[اسلام مدكور]

عمليات توشيبا 8801c
باور str 5653
صوت tda2611a
راسى 78040
الجهاز عليه 115 السلك الاحمرفى الدفلكشن ومش شغال ولا يوجد لمبه حمراء مش واصل لها كهرباء

[أحمد_رجب_ابراهيم]

اخ اسلام
هل يوجد جهد 5فولت علي الميوري

[حافظ السويد]

تاكد من وصول جهد 20 فولت الى الريجلتورQ811 ذو ال5 اطراف وخروج جهد 5 فولت منه

[اسلام مدكور]

تقصد Q840لا يوجد جهد عليه

[حافظ السويد]

يعني ايه عندما نذكر
تاكد من وجود جهد على كذا وكذا
يعني عندما لاتجد جهد عليك متابعة الطرف الخاص بالجهد وتبحث عن سبب عدم وجود جهد
تاكد من المقاومةR831 قيمتها حوالي12 اوم وهي على الطرف1 في الريجلتورQ840

[اسلام مدكور]

المشاركة الأصلية كتبت بواسطة حافظ السويد

يعني ايه عندما نذكر
تاكد من وجود جهد على كذا وكذا
يعني عندما لاتجد جهد عليك متابعة الطرف الخاص بالجهد وتبحث عن سبب عدم وجود جهد
تاكد من المقاومةR831 قيمتها حوالي12 اوم وهي على الطرف1 في الريجلتورQ840

المقاومةR840 على الطرف1 في الريجلتور سليمه
ملحوظه عند قياس الجهد وضع المجس الاسود ارضى والاحمر على موجب المكثف c889 لا يوجد فولت وعند وضع المجس على الطرف السالب بيقيس سالب 27 فولت

[حافظ السويد]

يوجد مقاومة r888 بين الشوبر والديود او بين المكثف والديود وهي فيوزية ابدلها وجرب

[اسلام مدكور]

حاولت البحث عنها اكثر من مرة ولم اجدها ممكن تحدد اكثر بعد اذنك

[حافظ السويد]

ارفع صور لمنطقة خرج الشوبر من الجهتين للشاسيه

[اسلام مدكور]

المشاركة الأصلية كتبت بواسطة حافظ السويد

ارفع صور لمنطقة خرج الشوبر من الجهتين للشاسيه

[حافظ السويد]

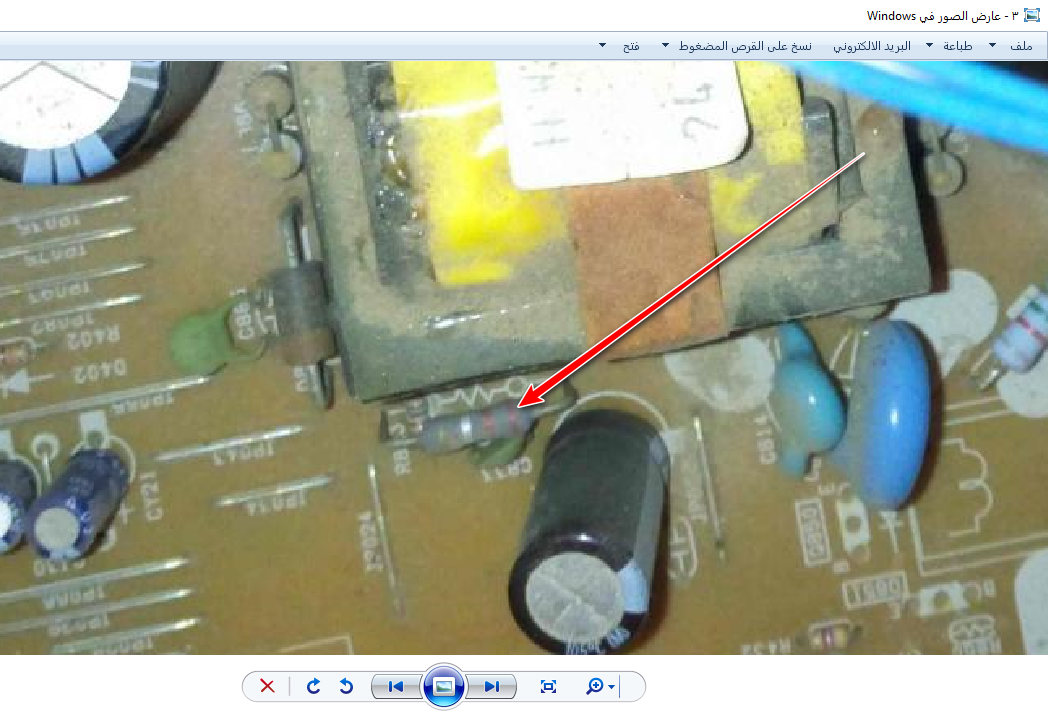

انا نوهت على المقاومة مرتبطة بين الديود والمكثف او بين الديود وخرج الشوبر

لماذا ذكرت ذلك حتى لو لم تجد المقاومة بنفس الرقم الذي ذكرته لك

ستجدها في الاماكن التي ذكرتها لاكن برقم اخر
اليك صورة توضح

[اسلام مدكور]

المشاركة الأصلية كتبت بواسطة حافظ السويد

انا نوهت على المقاومة مرتبطة بين الديود والمكثف او بين الديود وخرج الشوبر

لماذا ذكرت ذلك حتى لو لم تجد المقاومة بنفس الرقم الذي ذكرته لك

ستجدها في الاماكن التي ذكرتها لاكن برقم اخر
اليك صورة توضح

لا يوجد صورة رجاء اعادة الرفع

[حافظ السويد]

https://c.top4top.io/p_16522hsy91.png

[اسلام مدكور]

المقاومه سليمه

[حافظ السويد]

ضع المجس الاسود على سالب المكثفc889 والمجس الاحمر على موجبه وقيس الجهد واخبرنا به
