افتراضي سامسون قاطع أشاره

الجهاز قاطع أشاره سلك ونوعيه تم ملاحظه عدم وجود مقاومتين أمام Lm317 رجاء أرقامهم أو بديلهم

مرفق صوره للجهاز
الملفات المرفقة
نوع الملف: rar SAM_1125.rar‏ (3.07 ميجابايت, المشاهدات 46)

التعديل الأخير تم بواسطة محمد لطفى فرج ; 2020/08/07 الساعة 09:54 PM
رد مع اقتباس
  #2
قديم 2020/08/07, 10:35 PM
الصورة الرمزية حسام الدين مصطفى
حسام الدين مصطفى حسام الدين مصطفى غير متواجد حالياً
عضو ذهبى
رابطة مشجعى نادى الزمالك
رابطة مشجعى نادى الزمالك
تاريخ التسجيل : 2013 Jan
المشاركات : 2,214
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

مافيش مقاومات منزوعة
المنطقة سليمة امام LM
التوقيع
رد مع اقتباس
  #3
قديم 2020/08/07, 10:39 PM
الصورة الرمزية مهندس / سـيد حافظ
مهندس / سـيد حافظ مهندس / سـيد حافظ غير متواجد حالياً
كبـــار اعضاء مصـرواي ســات
رابطة مشجعى نادى الأسماعيلى
رابطة مشجعى نادى الأسماعيلى
تاريخ التسجيل : 2010 Jun
المشاركات : 8,922
الدولة : الأسماعيليه
افتراضي رد: سامسون قاطع أشاره

بعد أذن أخى حسام الدين مصطفى
هل بوجد أثار مكواه مكان هذين المقاومتين
لأنه فى الصورة تبين أن هذا المكان خاص بالمصنع

قيس أطراف الـ LM317
ووافينا بالفولت على الـ 3 أرجل
التوقيع
[IMG][/IMG]

التعديل الأخير تم بواسطة مهندس / سـيد حافظ ; 2020/08/07 الساعة 10:41 PM
رد مع اقتباس
  #4
قديم 2020/08/07, 10:49 PM
الصورة الرمزية حسام الدين مصطفى
حسام الدين مصطفى حسام الدين مصطفى غير متواجد حالياً
عضو ذهبى
رابطة مشجعى نادى الزمالك
رابطة مشجعى نادى الزمالك
تاريخ التسجيل : 2013 Jan
المشاركات : 2,214
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

اقتباس:
المشاركة الأصلية كتبت بواسطة مهندس / سـيد حافظ مشاهدة المشاركة
بعد أذن أخى حسام الدين مصطفى
هل بوجد أثار مكواه مكان هذين المقاومتين
لأنه فى الصورة تبين أن هذا المكان خاص بالمصنع
قيس أطراف الـ LM317
ووافينا بالفولت على الـ 3 أرجل
تمام عزيزى
ما أنا بقول كده
مافيش اى اثر لأى شىء منزوع
والمكان نظيف
==========

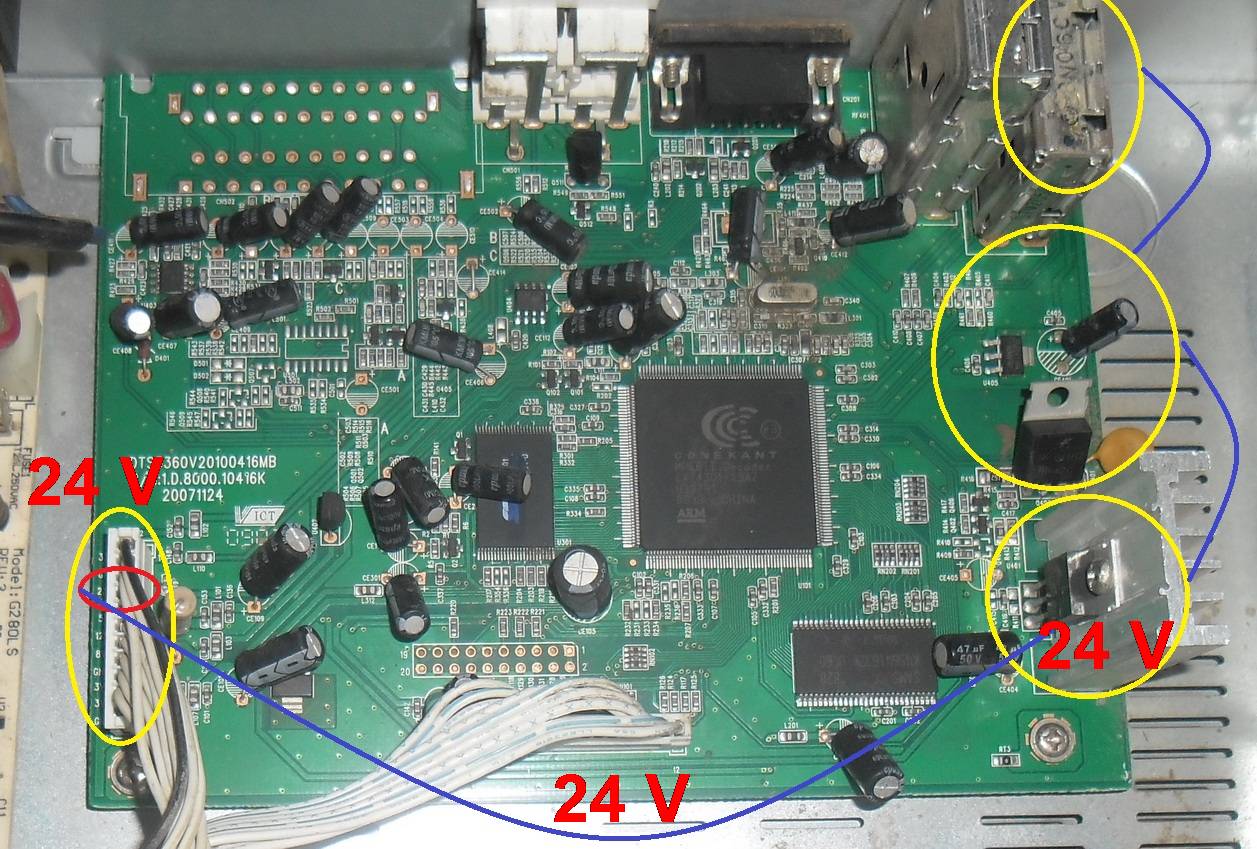

تتبع مسار الفولت حسب هذه الصورة
وستصل لنقطة القطع


الصور المصغرة للصور المرفقة
====.jpg‏
التوقيع
رد مع اقتباس
  #5
قديم 2020/08/07, 11:09 PM
محمد لطفى فرج محمد لطفى فرج غير متواجد حالياً
عضو ذهبى
تاريخ التسجيل : 2010 Aug
المشاركات : 5,430
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

حضرتك الرجل الوسط والأخيره يتبين وجود مقاومه طبع منزوعه أمام lm317
رد مع اقتباس
  #6
قديم 2020/08/07, 11:10 PM
محمد لطفى فرج محمد لطفى فرج غير متواجد حالياً
عضو ذهبى
تاريخ التسجيل : 2010 Aug
المشاركات : 5,430
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

رقم المقاومه r411 ومكثف طبع رقم c415
رد مع اقتباس
  #7
قديم 2020/08/07, 11:14 PM
محمد لطفى فرج محمد لطفى فرج غير متواجد حالياً
عضو ذهبى
تاريخ التسجيل : 2010 Aug
المشاركات : 5,430
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

صورتين واضحين لمكان المقاومات
الملفات المرفقة
نوع الملف: rar Desktop.rar‏ (6.24 ميجابايت, المشاهدات 24)
رد مع اقتباس
  #8
قديم 2020/08/07, 11:29 PM
الصورة الرمزية مهندس / سـيد حافظ
مهندس / سـيد حافظ مهندس / سـيد حافظ غير متواجد حالياً
كبـــار اعضاء مصـرواي ســات
رابطة مشجعى نادى الأسماعيلى
رابطة مشجعى نادى الأسماعيلى
تاريخ التسجيل : 2010 Jun
المشاركات : 8,922
الدولة : الأسماعيليه
افتراضي رد: سامسون قاطع أشاره

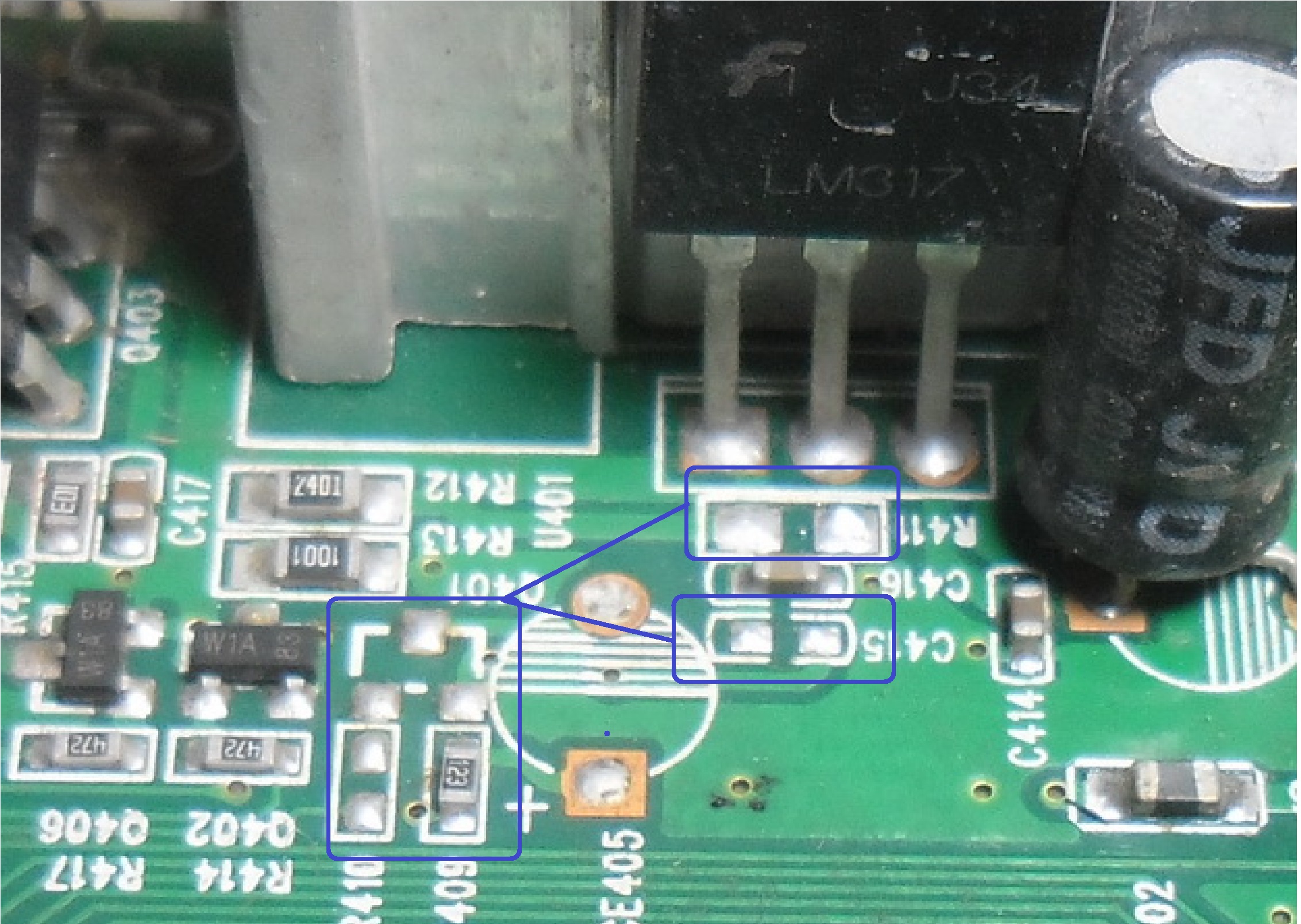

من الواضح بالفعل كما ذكرت أخى محمد لطفى
أنهم منزوعين
R411
وده مكان مقاومه طبع
ويمكن لك أن تركب مقاومه 471
اما c415
ده مكثف طبع
ويمكن لك أن تركب مكثف بنفس بحجم المكثف اللى قبله رقم c416
المكثفات تأخذ بالأحجام وليس بالقيمه كما المقاومات
التوقيع
[IMG][/IMG]
رد مع اقتباس
  #9
قديم 2020/08/07, 11:34 PM
محمد لطفى فرج محمد لطفى فرج غير متواجد حالياً
عضو ذهبى
تاريخ التسجيل : 2010 Aug
المشاركات : 5,430
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

طيب وممكن يتسببوا فى قطع الأشاره سلك وجوده وعدم وصول الفولت للتيونر ولو أمكن ألوان مقاومه عاديه
رد مع اقتباس
  #10
قديم 2020/08/08, 12:23 AM
الصورة الرمزية حسام الدين مصطفى
حسام الدين مصطفى حسام الدين مصطفى غير متواجد حالياً
عضو ذهبى
رابطة مشجعى نادى الزمالك
رابطة مشجعى نادى الزمالك
تاريخ التسجيل : 2013 Jan
المشاركات : 2,214
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

ياجماعة لازم وجود بوردة زيها لحسم الموضوع
وانصحك حاليا بألا تركب شىء الان
============
ولو قارنتها بنقاط اللحام المجاورة
ستجد نقاط اللحام المشكوك فيها نظيفة وبتاعة الشركة

============
عموما
اعطينا قياسات LM317 بدقة
وقياسات كل عنصر متجه للتيونر
وبرضة الخرج كااااااااام من التيونر
التوقيع

التعديل الأخير تم بواسطة حسام الدين مصطفى ; 2020/08/08 الساعة 12:27 AM
رد مع اقتباس
  #11
قديم 2020/08/08, 02:05 AM
محمد لطفى فرج محمد لطفى فرج غير متواجد حالياً
عضو ذهبى
تاريخ التسجيل : 2010 Aug
المشاركات : 5,430
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

حضرتك باين مكان العناصر المشكوك فيها اللحامات ظاهره بالعين المجرده

قياسات lm 317

الطرف الأول 24

الطرف الثانى 2 فولت

الطرف الثالث صفر
رد مع اقتباس
  #12
قديم 2020/08/08, 12:10 PM
الصورة الرمزية حسام الدين مصطفى
حسام الدين مصطفى حسام الدين مصطفى غير متواجد حالياً
عضو ذهبى
رابطة مشجعى نادى الزمالك
رابطة مشجعى نادى الزمالك
تاريخ التسجيل : 2013 Jan
المشاركات : 2,214
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

اقتباس:
المشاركة الأصلية كتبت بواسطة محمد لطفى فرج مشاهدة المشاركة
حضرتك باين مكان العناصر المشكوك فيها اللحامات ظاهره بالعين المجرده

قياسات lm 317
الطرف الأول 24
الطرف الثانى 2 فولت
الطرف الثالث صفر
كده تمام
ولكن
اولا ------ إبدأ بتغيير LM 317
لو مافيش نتيجة
يبقى خلاص
نركب مقاومة قيمتها حوالى 200 اوم
لو مافيش نتيجة مضبوطة
نجرب مقاومة قيمتها حوالى 300 اوم
=====
المقاومة طبعا حتكون عادية ( كربون )
وعملية التركيب من تحت البوردة بلحام الطرفين
=====
لو نجحت العملية فى قراءة خرج على الـ LM 317
ولقيته بيخرج طبيعى 13 و 18
حنلعب بقى فى العناصر اللى متجهه الى التيونر

التوقيع
رد مع اقتباس
  #13
قديم 2020/08/08, 04:01 PM
محمد لطفى فرج محمد لطفى فرج غير متواجد حالياً
عضو ذهبى
تاريخ التسجيل : 2010 Aug
المشاركات : 5,430
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

تم تغيير ال lm317 وتركيب مقاومه 330 أوم برتقالى برتقالى أحمر وتركيب مكثف طبع


تم ظهور أشاره السلك وبعض الترددات بها أشاره ولكن لا يوجد صوره وصوت

فولتات ال lm317

الطرف الأول 23 فولت

الطرف الثانى 22 فولت

الطرف الثالث 22 فولت


هل المقاومه ليست مناسبه ام ماذا ؟؟؟؟؟؟؟؟؟؟؟
رد مع اقتباس
  #14
قديم 2020/08/08, 04:10 PM
الصورة الرمزية حسام الدين مصطفى
حسام الدين مصطفى حسام الدين مصطفى غير متواجد حالياً
عضو ذهبى
رابطة مشجعى نادى الزمالك
رابطة مشجعى نادى الزمالك
تاريخ التسجيل : 2013 Jan
المشاركات : 2,214
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

اقتباس:
المشاركة الأصلية كتبت بواسطة محمد لطفى فرج مشاهدة المشاركة
هل المقاومه ليست مناسبه ام ماذا ؟؟؟؟؟؟؟؟؟؟؟
تمام
ابدأ من مقاومة 200
وانتهى بمقاومة لاتزيد عن 300 اوم فقط
وليس 330
التوقيع
رد مع اقتباس
  #15
قديم 2020/08/08, 04:39 PM
محمد لطفى فرج محمد لطفى فرج غير متواجد حالياً
عضو ذهبى
تاريخ التسجيل : 2010 Aug
المشاركات : 5,430
الدولة : مصر
افتراضي رد: سامسون قاطع أشاره

ممكن ألوانها 200 أوم
