[أبو مياده]

السلام عليكم اخوانى
عندى جهاز اللاين بيولع
وكاتم للفولت
سألت عن رقمه او البديل غير مووجود
قررت تعديل لاين مكانه لانى اشريت الجهاز

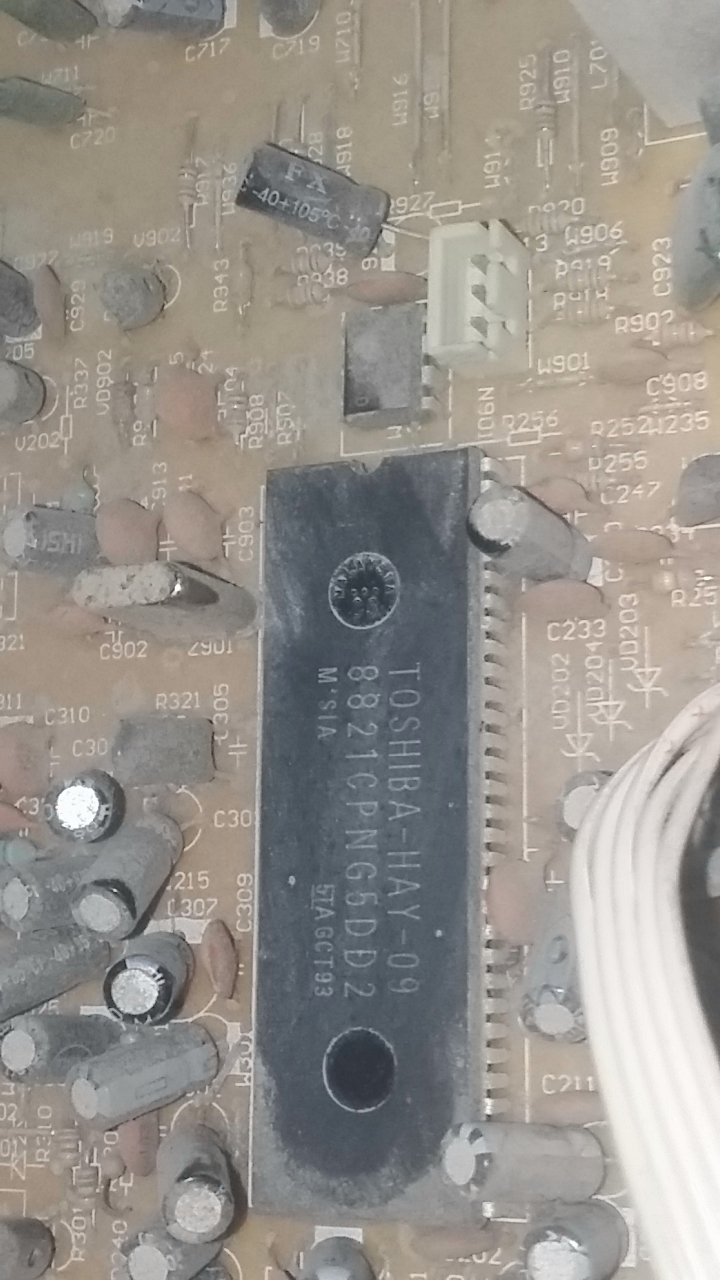

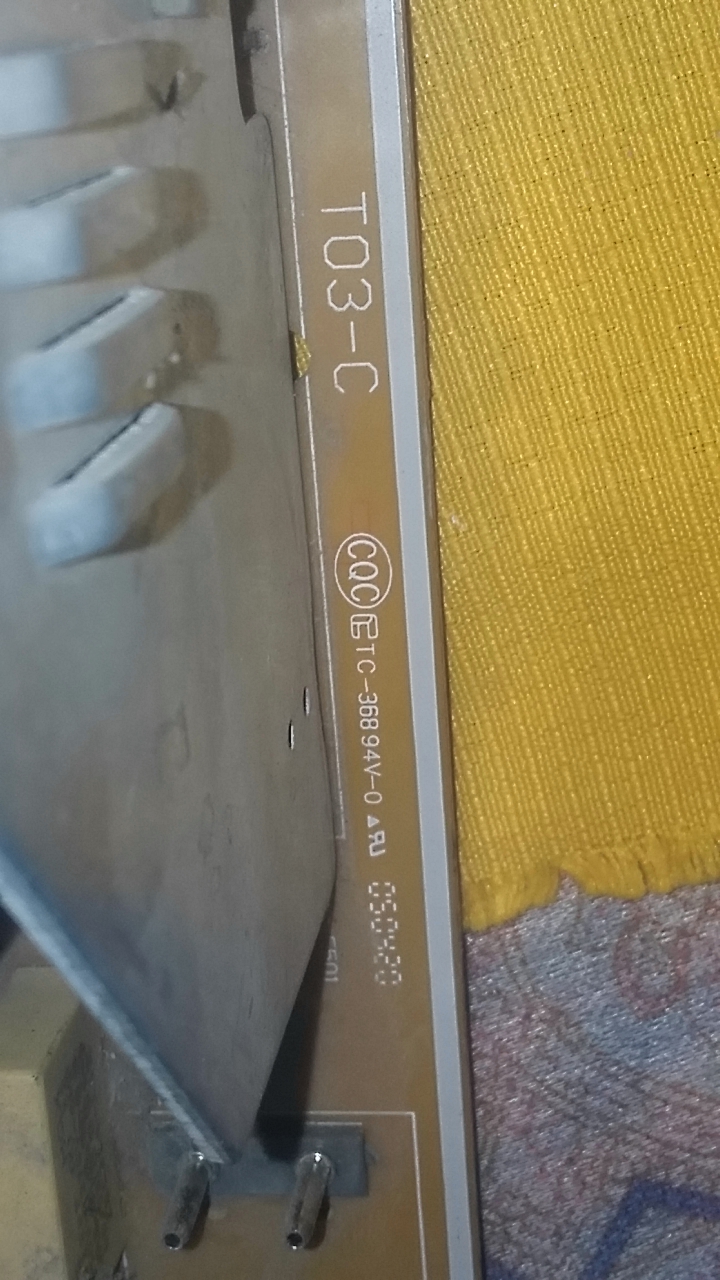

بيانات الجهاز

[أبو مياده]

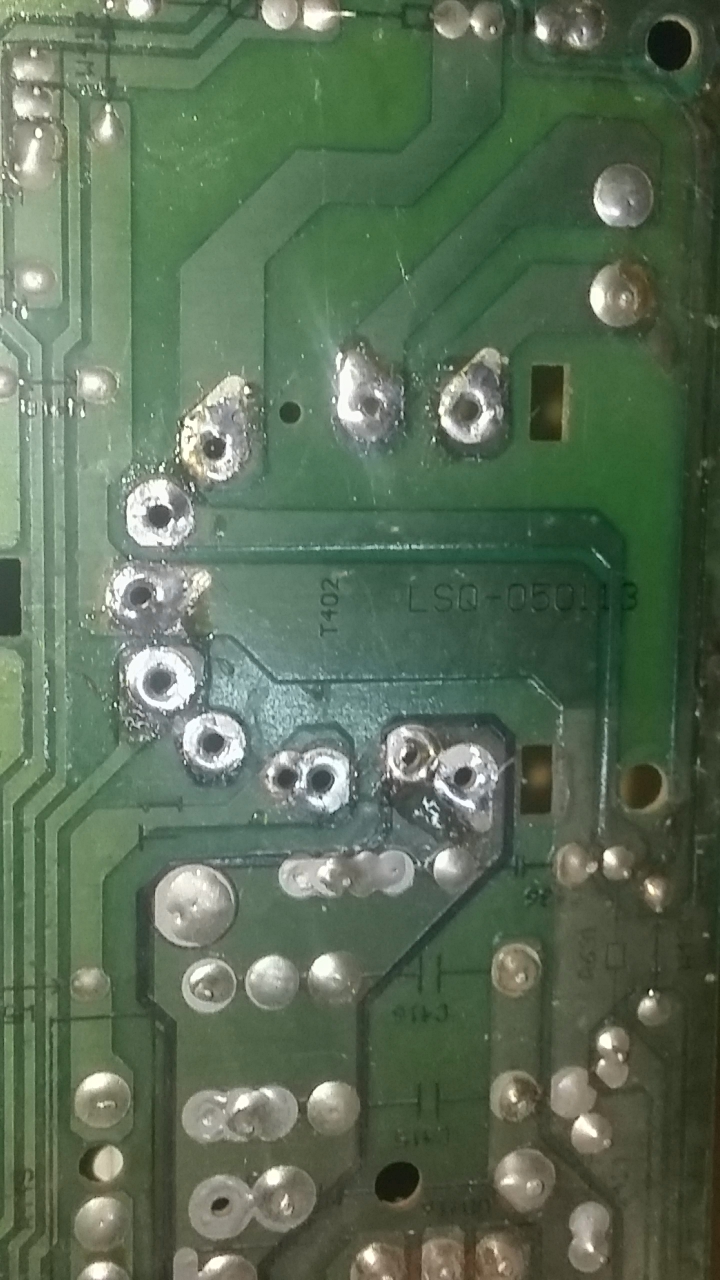

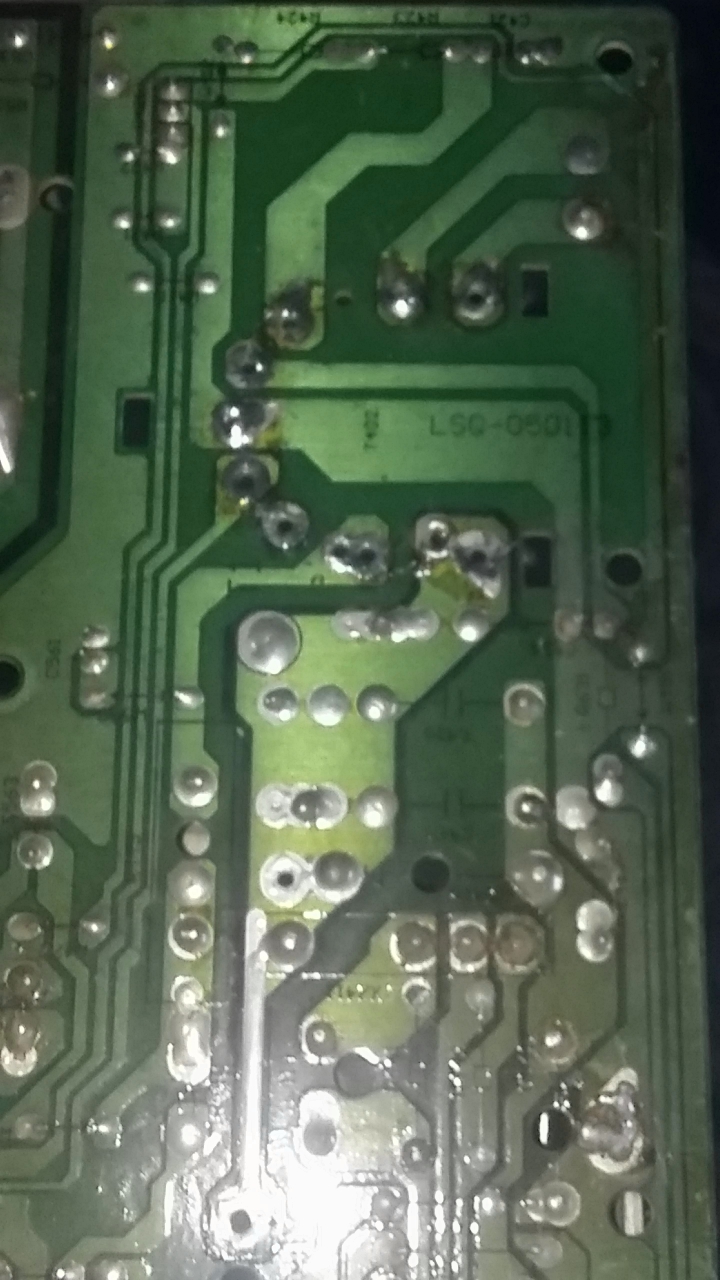

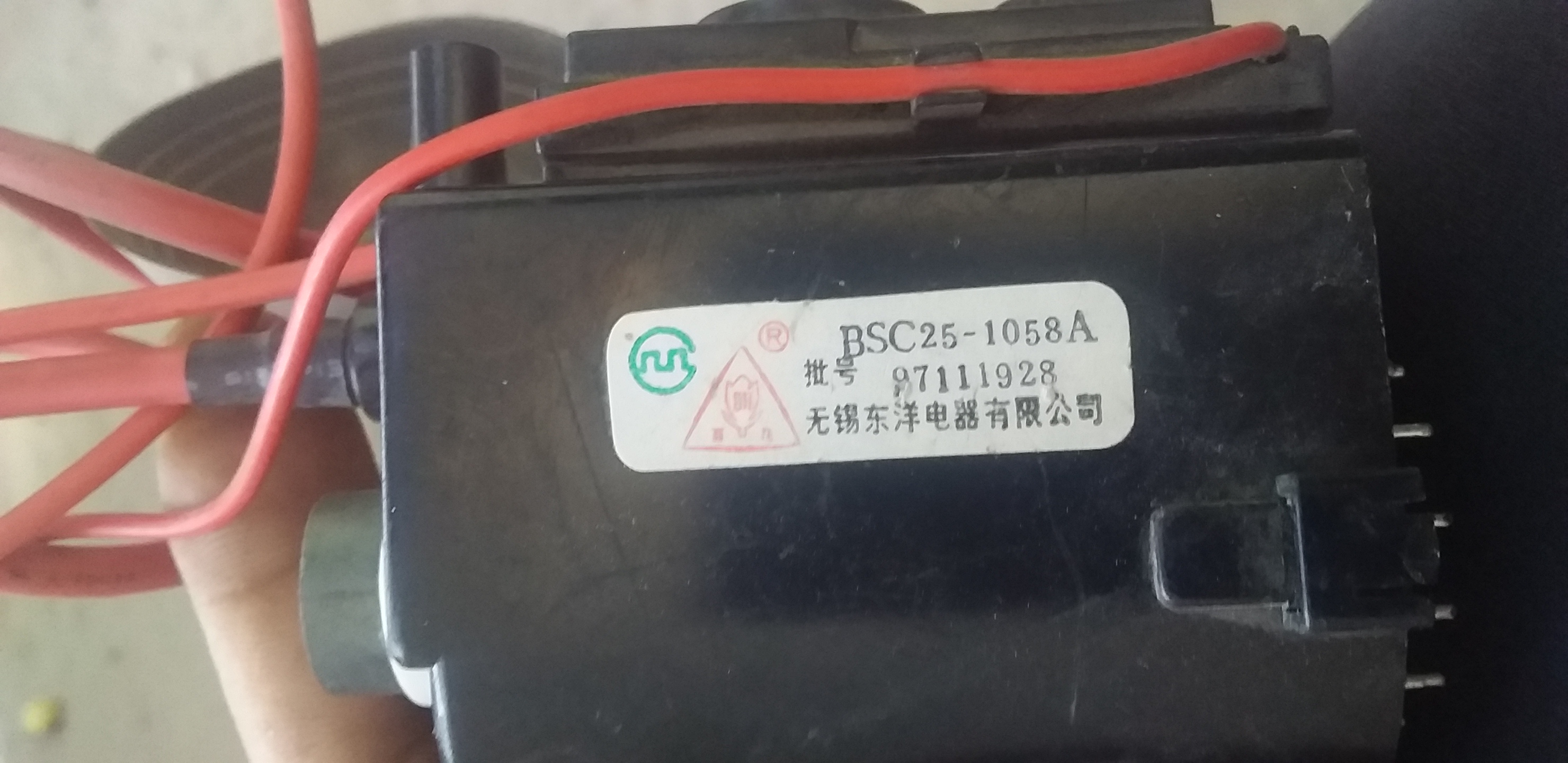

دا اللاين الاصلى

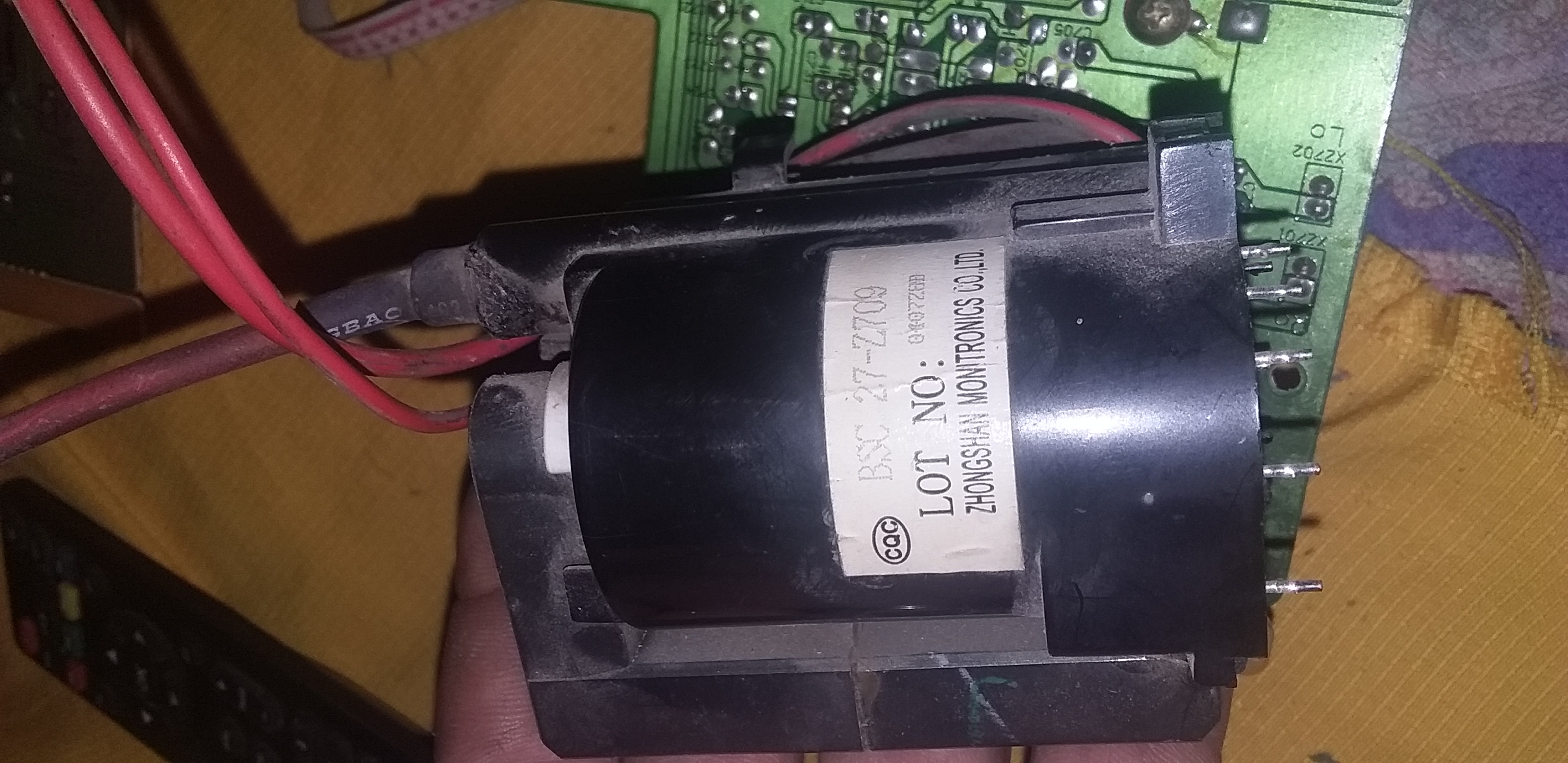

ودا اللاين المراد تعديله
رجاء توضيح الاطراف

[حافظ السويد]

للاسف لم اجد مايخص اللاين الجديد

[أبو مياده]

هل عن طريق القياس ممكن تحديد اطرافه؟؟
استطيع باذن الله عمل تجارب حتى اصل الى الدخل ال120والى الارضى وبالطبع الطرف الخاص بالدى
وبطرف دايود معكوس نحدد12 او9 vالخاص بالفتيل
ينقصنا الابل
اما ١٨٠ خارجين من الشوبر
هل ممكن ذلك اخى الفاضل
ولا نخسر شيء اشتريته حتى اجرب
اظن ان ال 1010 الكبير افضل لانه معرو ف اطرافه
ولكن هذا موجود سأحاول. والله الموفق
مفيش شغل والفاضى يجرب يعمل مهندس
تحياتى اخى الكريم

[أبو مياده]

السلام عليكم
محتاج المساعده...

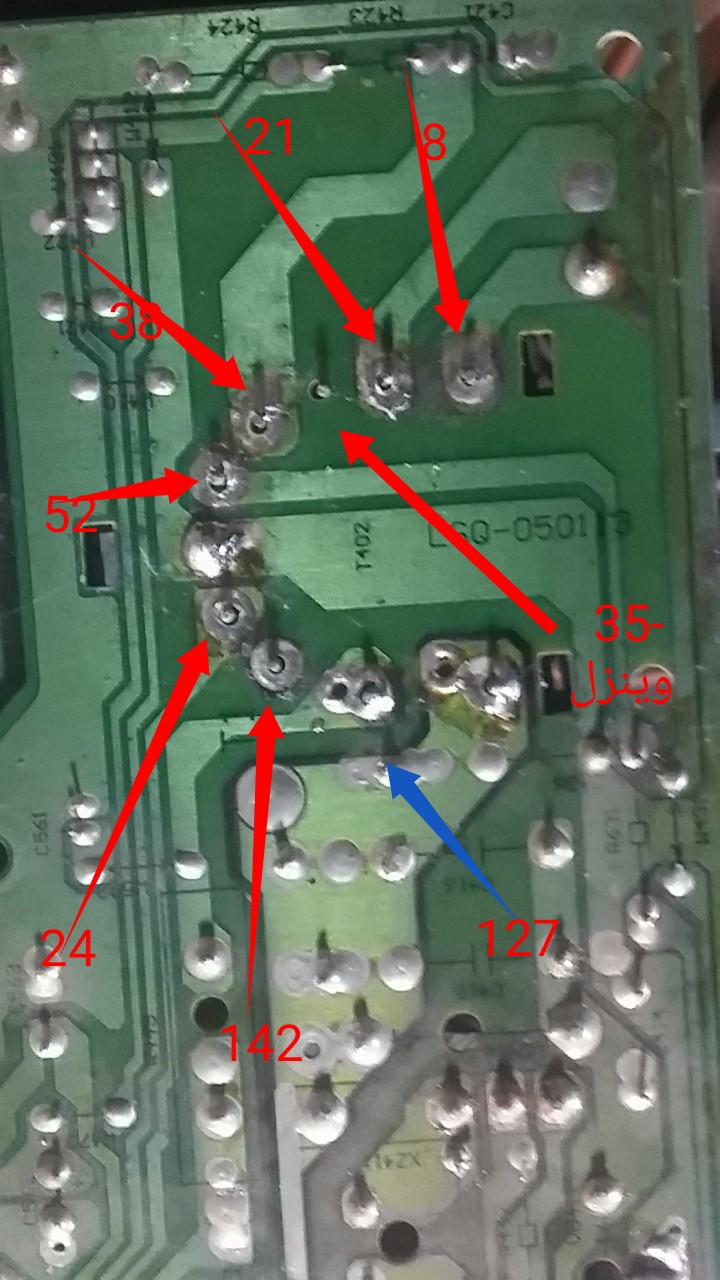

دى صوره لخارج اللاين الجديد
اللاين اشتغل بدون توصيل الاطراف المساعده
تم التوصل لدى اللاين والداخل والارضي
محتاج الفتيله والابل
لايوجد 12 للفتيل



رجاء توضيح ايصال باقي الاطراف

[حافظ السويد]

الطرفين 9 و10 خاصين بالسلك الاحمر للدفلكشن

الطرف 6 هو خاص بالفتيل
الطرف7 هو طرف الabl
وهذه البيانات للشاسيه وليس للاين الجديد
هل الجهود التي وضعتها في الصورة

هي على وضعية ac اماdc

[أبو مياده]

القياس كان على الدى سى
بركوب دايود مقلوب متصل بطرف الافو
9.10 غير متصلين بشئ

انا كتبت خأرج اللاين ....
محتاج التوصيل
وماهو خط رقم 4 وما هى فولتياته؟

[حافظ السويد]

قياس الجهود مباشرة على اطراف اللاين يقاس على وضعيةAC وليسDC
القياس على وضعيةDC تقاس على رؤوس الديودات وليس قبلها

الطرف 4 خاص بجهد الAFC

[أبو مياده]

يا استاذنا الكبير
تم القياس على راس ديود مثبت بطرف الافو
طلبت من حضرتك.
الفولتيات الخارجه من اطراف اللاين كيف اوزعها
ولكم جزيل الشكر

[حافظ السويد]

يجب واحد من اطراف اللاين يخرج 5 فولت AC
قيس على اطراف اللاين مباشرة على وضعيةAC متناوب
كي نحدد اي واحد خاص بالفتيل
وبعدين نحدد عمل الاطراف الباقية

[أبو مياده]

القياس كما هو بالصوره
الافو لايقيس AC
ماينقصنى الان AFC كم يحتاج فولت
قمت بالتوصيل الابل 8 الفتيل 21اقل فولت بعد 8
هل AFCياخذ فولت على .
هو منتهى على بفه ليس متصل بشي

[حافظ السويد]

أوصل خط الafc مع طرف التيل مباشرة

[أبو مياده]

تعلمنا من حضرتك ان ABLخاص بالاضاءه وهو 5فولت
وهو موجود الان 6 فولت بعد المقاومه
ممكن اعرف AFC خاص بايه وكم من الفولت

[حافظ السويد]

الafc لأظهار الكتابة على الشاسة وانزياح الصورة
اما الabl يوجد طرف في اللاين لايقيس مع باقي الاطراف هو طرف الabl

[أبو مياده]

تم التشغيل وكله تمام
ولكن خط العرض لايفتح
الطرف الاحمر متصل مع خط الدى
وخانق الجهاز
قمت باستبداله يرتاح الجهاز
بدون فتح العرض
مالحل؟
