جولدستار 23 نظام ميت

عصام خليل · #1 2020/10/02, 09:45 PM

السلام عليكم ورحمة الله وبركاته الاخوه الافاضل
جولدستار 23 نظام ميت ومكثف الالكو بيشحن والليد لا يضىء تم تغيير ال STR S6707 والمكثفين بجوارها وتم قياس عناصر الباور الزنر والمقاومات دون التوصل لشىء

حافظ السويد · #2 2020/10/02, 10:08 PM

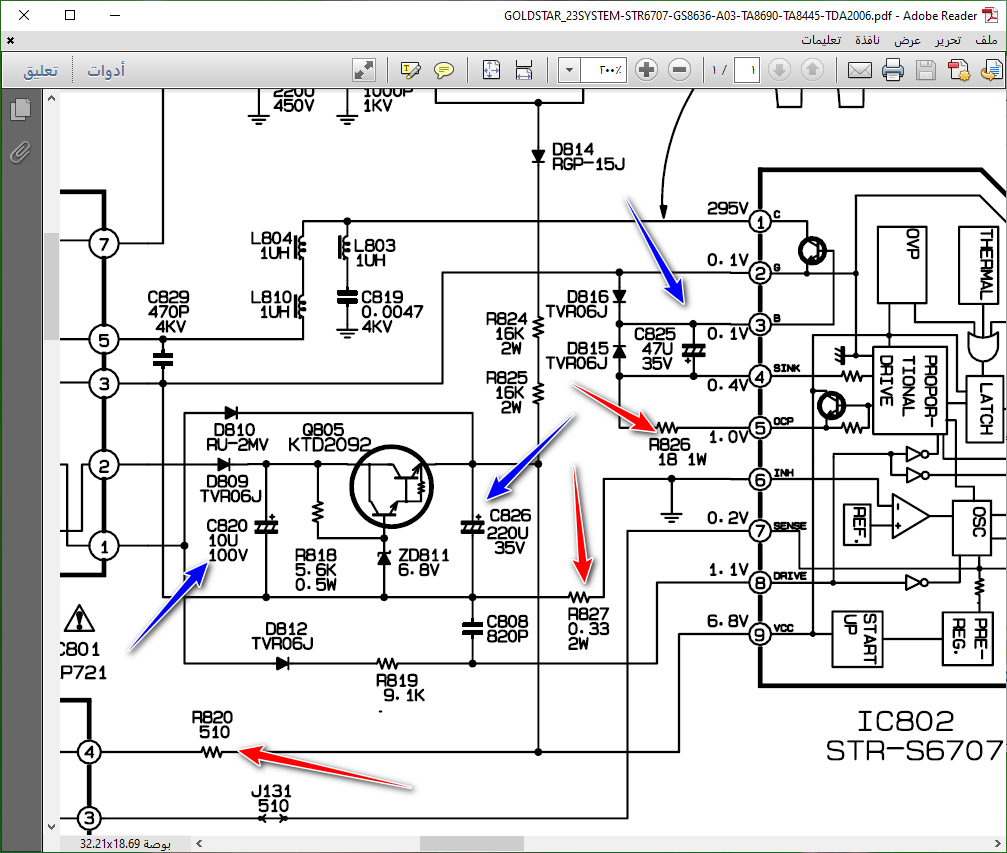

يوجد ثلاث مكثفات في دارة البور
ابدل الثالث
وتاكد من المقاومات المؤشر عليها بالاحمر

عصام خليل · #3 2020/10/03, 10:21 PM

تم تغيير المكثف الثالث اخى حافظ دون نتيجه

حافظ السويد · #4 2020/10/03, 10:25 PM

ركب بور اسليتر
وجرب

عصام خليل · #5 2020/10/04, 06:02 PM

طيب العفو منك اخى حافظ معلوماتى انه ما بينفع له الاسليتور ممكن توضيح بطرف ال300 عالشوبر

حافظ السويد · #6 2020/10/04, 10:12 PM

انزع الSTR

السلك الاحمر على مكان الطرف1 في الSTR الذي يوجد عليه جهد300 فولت

السلك الاسود على سالب المكثف الكبير
السلك الثالث لاتعمل على وصله
وانزع الترانسستورQ804 بعد الشوبر

وجرب

عصام خليل · #7 2020/10/11, 01:20 AM

اخى الحبيب حافظ ارجو المعزره منك فان الفتره الماضيه لم افتح محلى لظروف تعب ابنى الصغير
اخى حافظ تم تنفيذ ما طلبته وتركيب الباور اسليتور وضبط الفولت 110 والجهاز اقلع ولكن الصوره بيضاء ونمشه باهته جدا وخطوط رجوع تملىء الشاشه

حسين31 · #8 2020/10/11, 01:47 AM

ابدلc418
وراجع 180 من الين
الى سوكت الشاشه

عصام خليل · #9 2020/10/11, 02:09 AM

اخى حسين بارك الله فيك وشاكر لفضلك ومشاركتى
بالفعل بعد كتابة الرد السابق اعدت الفحص ووجدت مكثف ال160/100 تالف واستبدلته والمقاومه R421 محترقه وهى المسؤله عن ال180 واستبدلتها باخرى 1 اوم
وعند التوصيل عالسريا لا يقلع والسريا تشتعل وتخفت بالتناوب والليد لا يضىء وعند فصل طرف المقاومه 421 يقلع بنفس عيب الخطوط
اعدت فحص طرف ال180 بداية من المقاومه الى الدايود D413 سليم ومكثف ال180 شكله جيد مرورا الى سوكت الشاشه وبدايتها عند مقاومات ال RGB وجميعه بقياس 12 كيلو

حافظ السويد · #10 2020/10/11, 07:28 AM

لماذا لم تعمل على ابدال المكثفc418 العائد للجهد180 ولاتكتفي بالنظر على شكل المكثف
والديودD413
وجرب

عصام خليل · #11 2020/10/13, 10:14 PM

اخى الحبيب حافظ بارك الله فيكم وجزاكم عنى وكل من تمد يد المساعده له خير الجزاء
بالفعل اخى حافظ تم تغيير المكثف والدايود وعاد الجهاز للعمل

لى سؤال اخى الفاضل عن احتمالية سلامة الSTR فقد استبدلناها بالاسليتور وبعدها اكتشفنا ان الجهاز بيكتم عالاسليتور ايضا بسبب خط ال180 فهل من الممكن ان تكون الSTR سليمه وكان الجهاز كاتم بسبب ال 180 والان بعد زوال السبب تكون سليمه

حافظ السويد · #12 2020/10/13, 10:24 PM

نعم ممكن
اعيد الSTR وجرب

عصام خليل · #13 2020/10/13, 11:22 PM

جزاكم الله الف خير على تعبك معى اخى حافظ اعدت الSTR ولكن يبدو انها قد تلفت فقمت بتركيب الاسليتور وضبط الفولت على 110 والجهاز يعمل بشكل طبيعى
جزاكم الله خيرا اخى الحبيب

حسين31 · #14 2020/10/13, 11:46 PM

مبروك العمل وبالتوفيق

حافظ السويد · #15 2020/10/14, 07:36 AM

مبرووووووووووووووووووووووووووووووووووووووووووووووك
الاصلاح
واتمنى لك التوفيق دائما
تقبل تحياتي
