[عبدالرحيم للصيانه]

سلام عليكم مهندسين مصراوى امامى جهاز توشيبا تورنادو الاسود موديل 21sf7xel يعمل ببرسيسور 8891
str w6553
ايسى صوت TDa7266
ايسى فريتكال 78040
الجهاز به عيب فريتكال حيث ان الجزء اللى بالسفل فقط هو اللى ظاهر بالشاشه وباقى الشاشه من اعلى مظلم فقمت بتغيير بعض الفريتكال وايضا مكثفات خرج الشوبر والعطل ما زال كما هو وغيرت ايسى الفريتكال والعطل ما زال موجود ارجو الحل

[ابوفارس علاء]

ابدال المكثف
c191
بجوالر الايسى الكبير وجرب

[عبدالرحيم للصيانه]

الرقم ده مش موجود على البورده اللى قدامى لانى ده مش توشيبا الفضى ده الاسود ابو شاشه مضغوطه يابشمهندس

[م/احمد زكريا]

اتانى تليفزيون بنفس العطل من قبل وتم تغيير ايسى السيستم وفرد الجهاز تمام
لا اقول انه بالتأكيد فى ايسى السيستم ولاكن لابد من وضعه بالحسبان

[عبدالرحيم للصيانه]

فى انتظار الافاده من باقى الزملاء الكرام ربما ما يطلعش فى ايسى البرسيسور

[ابوفارس علاء]

ابدال المكثف على الطرف 15 فى الايسى الكبير
لو مفيش نتيجه
ارفع صوره لمظهر العطل
مع وجود صوره فى الشاشه

[عبدالرحيم للصيانه]

الموجود على الطرف 15 ده مكثف سيراميكى شكل البفه وليس كيميائى ويبدو انه سليم

[حافظ السويد]

ابدل الديودD301 بجوار ايسي الفريتكال وجرب

[عبدالرحيم للصيانه]

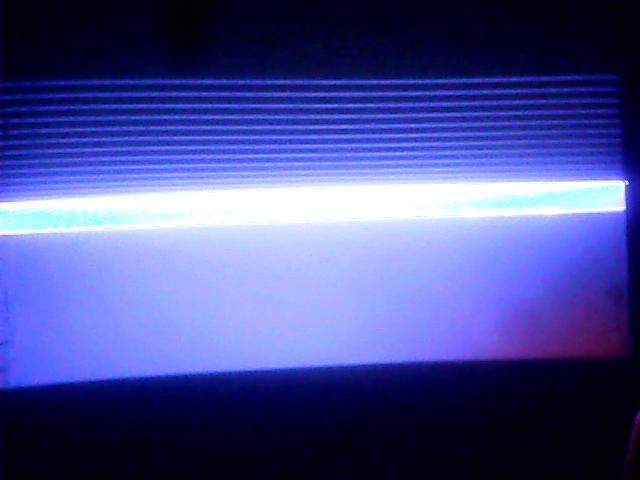

الدايود اللى حضرتك اشرت به يابشمهندس سليم ومخرج 18 فولت وهذه صوره لمظهر العطل نقص بالاعلى وبالاسفل

[ابوفارس علاء]

ما هى قيمة الفولت على الطرف2و6على ايسى الفرتكال

[عبدالرحيم للصيانه]

مش عارف احدد الطرف 2 و6 علشان مش مكتوب

[ابوفارس علاء]

اليك

[عبدالرحيم للصيانه]

الطرف 6 عليه 258 والطرف2 عليه 17.6

[ابوفارس علاء]

يا غالى انتى متاكد من الفولت الى على الطرف6
تاكد من القياس كويس
ضع الطرف الاسود بتاع الافوميترا على جسم علبة RF
والطرف الاحمر قياس على الطرف2و6على ايسى الفرتكال

[عبدالرحيم للصيانه]

بالفعل تم القياس هكذا والفولت على الطرف رقم 6 بيعلى تصاعديا ممكن يعلى اكتر من كده بيوصل 896 فولت
