[احمد مروان محمد]

سلام عليكم
ريسيفر مني معالج علي يعمل ب اي سي رافع الجهد رقمهs838
واي سي بور s47
بيكسر اشاره والفولت ع خرج التيونر 13و19فولت
بس لما اركب سلك الاشاره يقل الفولت ل 13 ع hو12ع v
تم تغيير ايسي الاشاره ال 6 رجل واي سي البور من جهاز شغال تمام بنفس البورده
وتم تغيير الترانزسترات الطبع وتم تغيير مكثفات الاشاره وتم تجربه اكتر من محول ومفيش اي جديد
نفس المشكله
توجد اشاره ع بعض القنوات تمام
وقنوات تقطع تيجي الاشاره لحظه وتفصل
وقنوات لاتوجد اشاره خالص

[Abdelrahman Ezzat]

في مكثف 100/35 بعد ايسي التقسيم غيره
لوغيرته
في اتنين دايود غيرهم واخبرنا بالنتيجه

[احمد مروان محمد]

المشاركة الأصلية كتبت بواسطة abdo beda

في مكثف 100/35 بعد ايسي التقسيم غيره
لوغيرته
في اتنين دايود غيرهم واخبرنا بالنتيجه

تم تغيير 2 دايود وتغيير مكثف الاشاره 35ع100
نفس المشكله
تم تغيير المقاومات الطبع اشتغل الvتمام لكن الh فاااصل
وخرج التيونر 10فولت عند تركيب سلك الاشاره ع افقي والراسي

[Abdelrahman Ezzat]

جرب تسخن بحرص علي
ايسي التيونر
لو استجاب غيره

[احمد مروان محمد]

تم التسخين بدون اي نتيجه

[Abdelrahman Ezzat]

جرب ايسي تقسيم اخر
وتاكد من لحامه جيدا

[احمد مروان محمد]

المشاركة الأصلية كتبت بواسطة abdo beda

جرب ايسي تقسيم اخر
وتاكد من لحامه جيدا

اي سي التقسيم رافعه من جهاز شغال
واي سي الجهاز المعيوب شغال تمام ف الجهاز التاني
وتم التاكيد ع لحمات اي سي التقسيم

[Abdelrahman Ezzat]

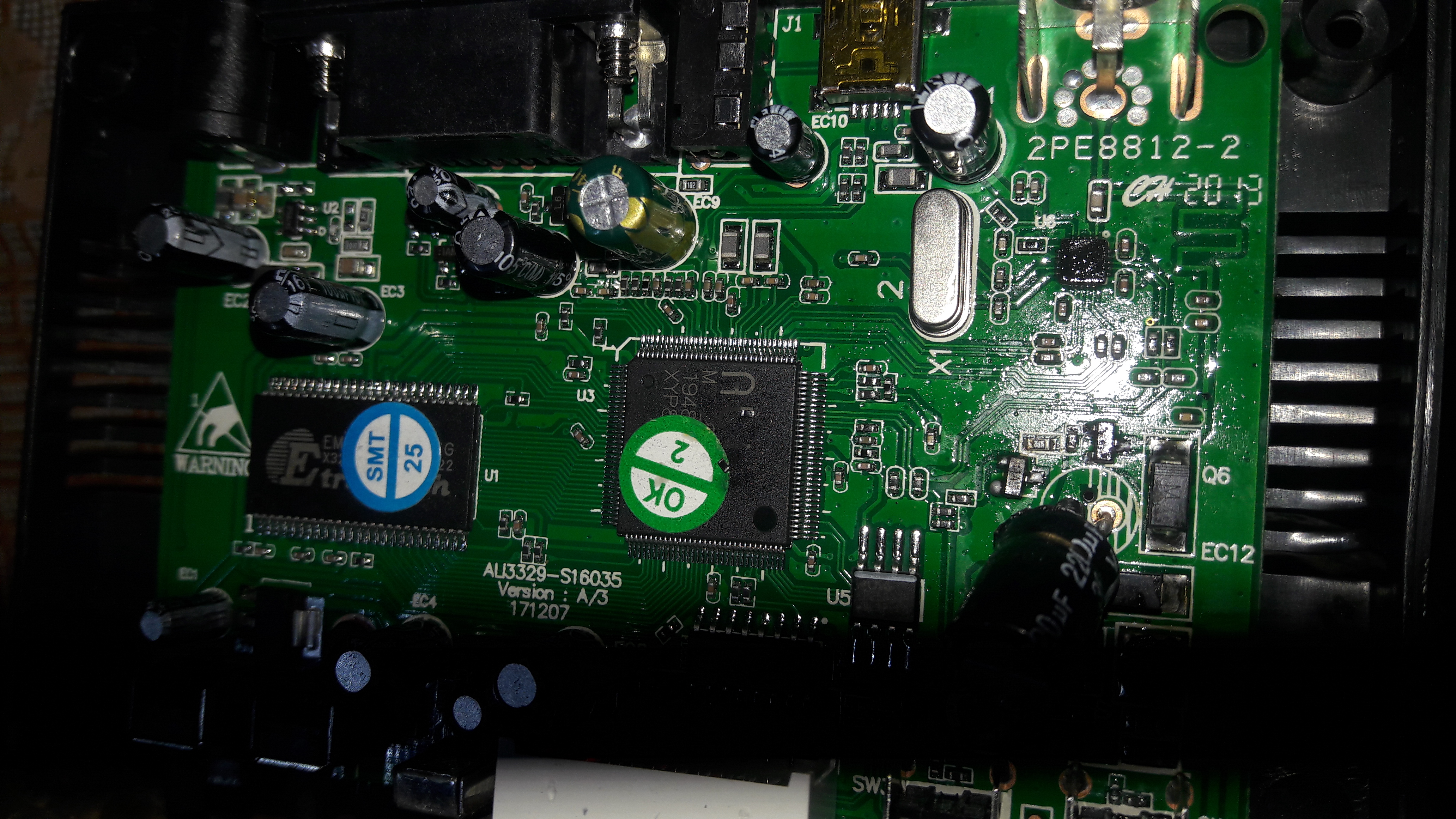

ياريت صوره للبورده يا غالي

[احمد مروان محمد]

[/IMG]

[احمد مروان محمد]

[IMG][/IMG]

[فني صيانة سابق]

غير المكثف أمام سوكت الباور
والمكثف بجوار الكرستاله

[Abdelrahman Ezzat]

اخي تاكد من المقومات والترانزسنورات الفلات
بدون نتيجه غير ايسي التيونر
والمكثف انا شايف ان اللي راكب 220 ميكرو
هل القديم كان 100 زي ما ذكرت فوق ولا بردو 220
رجاء التاكد

[Abdelrahman Ezzat]

المشاركة الأصلية كتبت بواسطة م/عبدالله مدكور

غير المكثف أمام سوكت الباور
والمكثف بجوار الكرستاله

اسف مهندسنا الغاالي مشوفتش الرد غير بعد ما رديت

[احمد مروان محمد]

المشاركة الأصلية كتبت بواسطة abdo beda

اخي تاكد من المقومات والترانزسنورات الفلات
بدون نتيجه غير ايسي التيونر
والمكثف انا شايف ان اللي راكب 220 ميكرو
هل القديم كان 100 زي ما ذكرت فوق ولا بردو 220
رجاء التاكد

تم التاكد من المقاومات والترانزسترات الفلات بدون نتيجه
المكثف كان 220 مكرو
بس حصلت مشكله ف الجهاز السليم بقي نفس المشكله ف الجهاز المعيوب التوينر عليه 10 فولت وشعالvوالhلاتوجد اشاره والفولت 11عvوh
سواء سلك الاشاره راكب ام لا
يعني كان في جهاز شغال كنت بنقل منه قطع زي اي سي التقسيم المقاومات والمكثفات الطبع وكنت برجع كل حاجه مكانها بنفس الوضع وكان الجهاز السليم بيشتغل تمام
انما بعد نقل المقاومات الطبع هيه لونها اسود ومفيش اي ارقام عليها فصل الجهاز السليم الh
شغال ال vتمام تم تغيير مقومات طبع من جهاز اخر نفس المشكله
وانا معرفش قيمه المقاومات دي كام لانها معلهاش اي بيانات
حل في حل ولا كده الجهازين يعوض ربنا
للعلم الجهازين دول بستخدمهم لظبط الاشاره
