[احمدمخيمر]

السلام عليكم ورحمة الله وبركاته
شاسيه صينى راكب على 14 بوصه
لايخرج ضغط عالى
الجهود مابعد الشوبر
20/ 12 / 31/ 127
الفولت على القواذف
192/ 192 / 140
المشكل لايوجد اى فولت على طرف G الخارج من اللاين مفترض يكون فى حدود 500 لاكن لايوجد اى خرج
مكونات الجهاز
بور كهرباء MD1802FX
بور لاين D1555
فيرتكال 78040
صوت TDA2003
ايبروم 24C08
بروسيسور 8895CSNG7GG9
شاسيه K-TS2996Z A/4
لاين 1010

[حافظ السويد]

ارفع صور للشاسيه من الجهتين

[احمدمخيمر]

لك ماطلبت استاذى

[حافظ السويد]

هل الفتيل في عنق الشاشة مضيء
قيس الجهد على المكثفC562 واخبرنا بالقيمة

[احمدمخيمر]

عنق الشاشة به اضاءة
والمكثف لا اعلم اين مكانه
وبه صوت صفير خفيف شبة صوت تنفيس فى منطقة اللاين
لا اعلم مكثق ام من اللاين

[احمدمخيمر]

عنق الشاشة به اضاءة
والمكثف لا اعلم اين مكانه
وبه صوت صفير خفيف شبة صوت تنفيس فى منطقة اللاين
لا اعلم مكثق ام من اللاين

[حافظ السويد]

تابع الطرف10 في اللاين ستجد المكثف
وارفع صورة لكارة السوكة

[احمدمخيمر]

فعلا المكثف موجود وهو 250على 10
موجود عليه 194 فولت

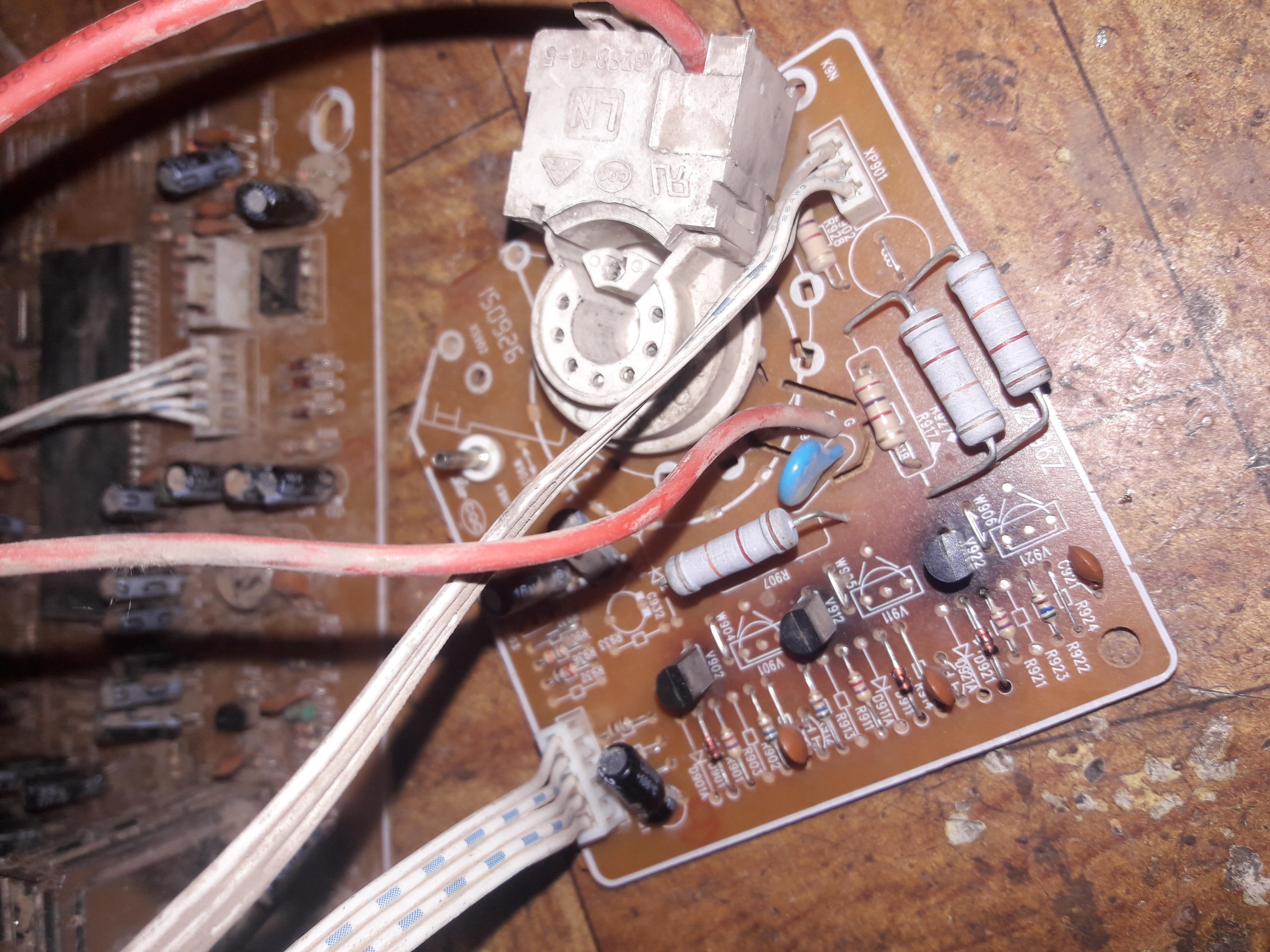

واليك صور كارتة عنق الشاشة

[حافظ السويد]

لماذا حجم الملف اكثر من10 ميغا
لحد الان لم يتم التحميل

[احمدمخيمر]

صورتين واحده من الاعلى والاخرى من الاسفل

[حافظ السويد]

لم يتم تحميل الملف
اعمل على رفع الصور كما هي بدون ضغطها

على الموقع في الرابط التالي
ومن ثم انتظر حتى تظهر الروابط
واعمل نسخ للرابط الثاني
واللصقه في المشاركة
https://top4top.io/

[احمدمخيمر]

[حافظ السويد]

انزع البفة الزرقاء في كارتة السوكة وجرب بدونها

[احمدمخيمر]

اسعد الله صباحك مهندسنا
فصلت البفه الزرقاء
نفس الشئ
ملاحظه لم انتبه اليها
قمت بنزع اللوحه من عنق الشاشة
وجد الفولت 280 على طرف الخارج من اللاين G
وعند تركيب الللوحه يصبح صفر

[احمدمخيمر]

تم التجريب على شاشة اخرى
اشتغل وظهرت الشاشة الزرقاء
هل بكدا الشاشة تالفه
وهل لها حل استاذنا
مت العلم موجود ضغط عالى
والكاثودات فيهم 2 عليهم 190
وواحد عليه 140
وعدم وجود جهد على الطرف G
الخارج من اللاين
هذا فى حالة شاشته
