[عبده سات 2014]

الجهاز اول ما اشغله الفولت يوصل ل135 على دى اللاين ويرجع علطول الى 45 غيرت مكثفات الخرج ومكثفين قبل الشوبر وتم رفع الفيرت والتأكد من سلامة دى اللاين - ولا جديد
بيانات الجهاز
كنترول tda 1206 من تحت البورده
فيرتstv9302
str f6267
c5885
صوت an 5276

[حافظ السويد]

ركب بور اسليتر وجرب

[عبده سات 2014]

تمام ركبت الاسليتور وظبطت الفولت على 135 وثابته ولكن الجهاز مش بيقوم ضغط عالى

[حافظ السويد]

تاكد من وجود جهد على دريفر النبضة ومنتصف ترانسستور النبضة

[عبده سات 2014]

الجهاز ده مش عارف اجمع فيه درايفر النبضه ---ولكن بجوار ترانزستور اللاين يوجد ملف وترانزستور ثلاث ارجل-------يوجد على طرفى الترانزستور 135 فولت

[عبده سات 2014]

الملف له رجلين اثنين ولا يوجد عليهم اى فولت

[حافظ السويد]

ارفع صورة لمنطقة الملف وترانسستور اللاين وترانسستور النبضة من جهة اللحامات تكون واضحة

[عبده سات 2014]

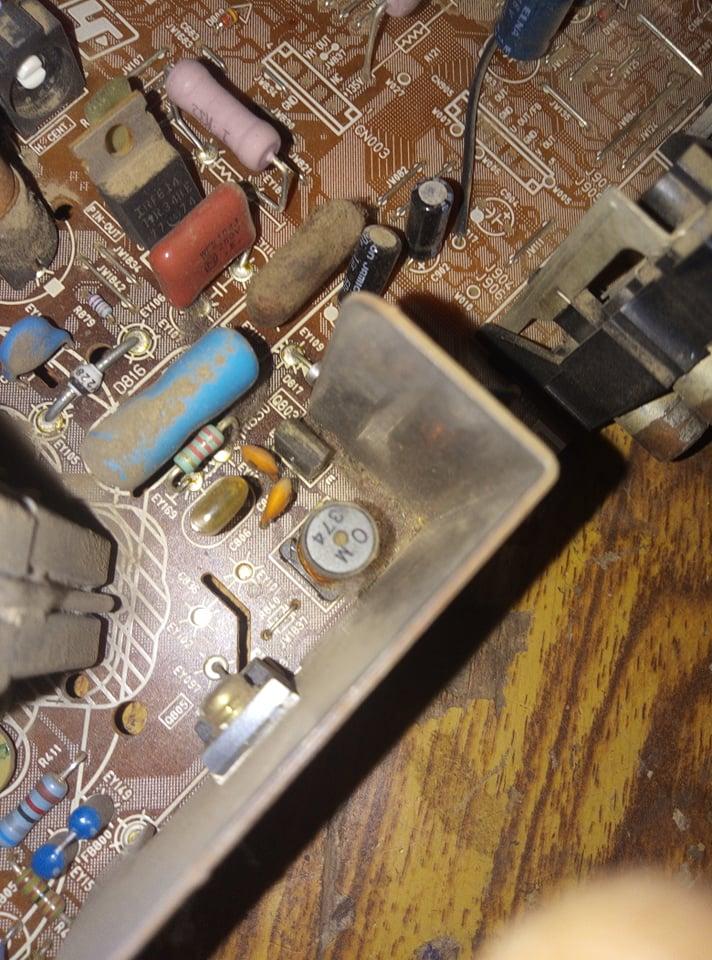

اليك ما طلبت[IMG][IMG][IMG][/IMG][/IMG][/IMG]

[عبده سات 2014]

اتفضل

[حافظ السويد]

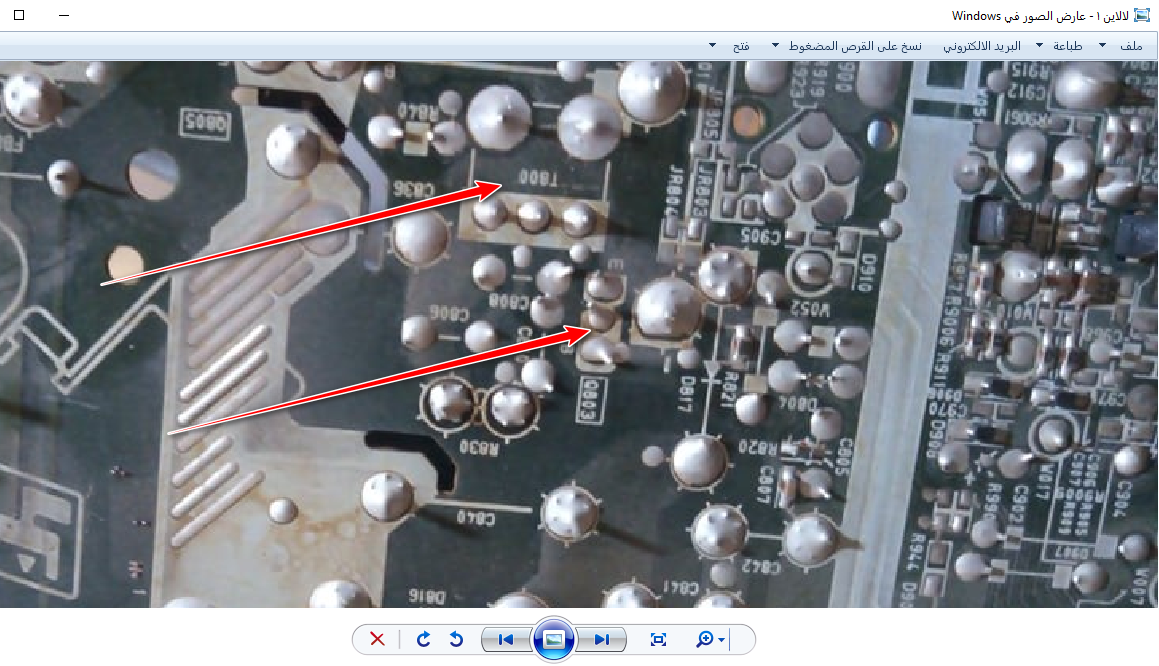

دريفر وترانسستور النبضة
دريفر النبضة5 اطراف وليس طرفين كما ذكرت حضرتك سابقا

[عبده سات 2014]

المشاركة الأصلية كتبت بواسطة حافظ السويد

دريفر وترانسستور النبضة
دريفر النبضة5 اطراف وليس طرفين كما ذكرت حضرتك سابقا

متأسف فعلا خمس اطراف ----والجهد على طرفين من الدرايف 135 وعلى الطرف الاوسط فى الترانزستور 135 ايضا

[عبده سات 2014]

يرجى المتابعه من مهندسنا حافظ السويد

[حافظ السويد]

لاكن ذكرت سابقا ان الجهد يكون135 فولت ومن ثم يثبت على 45 فولت
هل يبقى على دريفر 135 ولاينخفض

[عبده سات 2014]

المشاركة الأصلية كتبت بواسطة حافظ السويد

لاكن ذكرت سابقا ان الجهد يكون135 فولت ومن ثم يثبت على 45 فولت
هل يبقى على دريفر 135 ولاينخفض

التوقيع

حضرتك انا ذكرت انا بينخفض الى 45 لما كان بالstr الاصلى ولكن بعد التبديل الى اسليتور زى ما حضرتك اشرت عليا ف اول الموضوع الجهد ثبت عند 135 ولا ينخفض ولكن الجهاز لا يقوم ضغط عالى

[حافظ السويد]

الطرف32 في الايسي الكبير هو طرف الحماية

حاول فصل اول مكون مرتبط معه وجرب
