[drahmad]

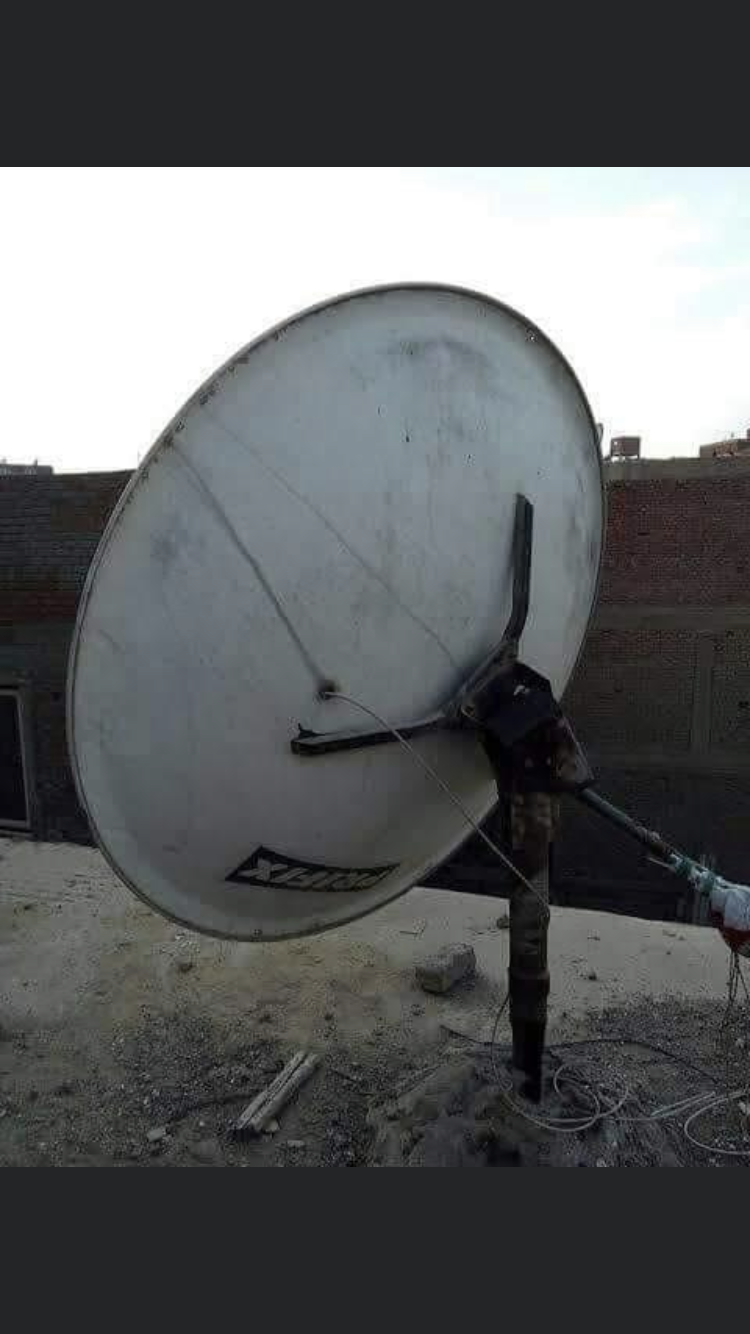

طبق 180 برفكس قطر 161 وعمق 26
افضل تعديل لترومان مسدس بفيد فوجي ؟؟ والبعد البؤري ؟؟ وشاكر لكم 🌹🌺

[المهندس/احمد جمال]

المشاركة الأصلية كتبت بواسطة drahmad

طبق 180 برفكس قطر 161 وعمق 26
افضل تعديل لترومان مسدس بفيد فوجي ؟؟ والبعد البؤري ؟؟ وشاكر لكم ï؟½ï؟½ï؟½ï؟½

السلام عليكم
طول التعديل ليس له علاقه بأبعاد طبق
طول تعديل بالتجربه
بروزالفيد مرتبط بأبعاد طبقك وهو f/d=0.38
بروز الفيدبالملى =4.2ملى
البعد البؤرى 62.31

[drahmad]

يعنى تقريباً ومن وجهة نظرك ياهندسة طول الزور كم شامل الفيدبالبروز ؟؟؟

[المهندس/احمد جمال]

المشاركة الأصلية كتبت بواسطة drahmad

يعنى تقريباً ومن وجهة نظرك ياهندسة طول الزور كم شامل الفيدبالبروز ؟؟؟

10.5

[عبدالقادرالكوز]

المشاركة الأصلية كتبت بواسطة drahmad

يعنى تقريباً ومن وجهة نظرك ياهندسة طول الزور كم شامل الفيدبالبروز ؟؟؟

التعديل بالحلقات الفيد الفيدروهن يعني تركيب الحلقات الدائرية على هذ اللاقط العادي بحلقات الفيد
(الفيدورهن التي تجهز بالورش الخراطة) الخماسي او السداسي





أن يتم التعديل بطريقه سليمه وان يكون الفيد الحلقات ( الفيدروهن ) خاليا من العيوب و مناسبا لأبعاد الطبق فلن يحدث ذلك أثر الفيد هورن على جودة الاستقبال , ان انخفاض أشاره كل الترددات له معنى واحد : ان هناك عيب كبير فى عمليه التعديل أو عيب كبير فى الفيد الحلقات (الفيد روهن) أو أن الفيد غير مناسب لأبعاد الطبق ’ بمعنى ان ارتفاع أشاره كل الترددات له معنى واحد انه تم تجاوز المشاكل التي كانت موجوده فى التعديل الأول وان لتعديل خالي من العيوب , والباقي التحكم في عملية تحريك اللاقط من الاعلى الى الاسفل في مثلث حامل اللاقط في طبق دش الاستقبال بدون لحام و دون ان تتحرك و نترك فراغ بين الحلقات لظبط الاقط بصورة جيدة من اجل الامساك بها

















الباقي التحكم في انزال اللاقط المعدل LNBF من الاسفل الى الاعلى في حامل مثلث اللاقط LNBF في طبق دش الاستقبال
