تلفزيون صيني صوره غير واضحة مع الوان ضعيفة

عادل جودة · #1 2020/12/31, 04:18 PM

السلام عليكم ورحمة الله وبركاته
الاخوة الكرام مهندسين مصراوي سات الرجاء المساعدة في اصلاح مشكلة صورة غير واضحة في تلفزيون صيني
مظاهر العطل
عند تشغيل التلفزيون يعمل بألوان ضعيفة وبعد دقائق يبدئ ظهور نمش بسيط مع خطوت تموجات متداخلة الي ان تتلاشي الصورة نهائيا ويظل الصوت يعمل تمام ثم في النهاية تصبح الصورة خضراء
تم تغيير مكثفات البور
تم تغيير مكثفات الي بجوار محول الضغط العالي 250علي خط180 وال200 علي خط ال110
تم تغيير ايسي العمليات
تم تغيير الأبروم
تم تغيير السوكيت البلاستيك
تم تغيير ترنزستورات الألوان
تم تغيير 2 مكثف في سوكت الشاشة
تم تجربة الشسية علي شاشة اخري نفس العيب
التلفزيون 21 بوصة
ارقام االايسهات كالتالي
ايسي العمليات توشيبا 8893
البور d5011n
بور الاين c5296
الفيرتكال d78040
الصوت cv203

حسين31 · #2 2020/12/31, 04:31 PM

شكل الشاسيه
وصوره لشاشه بها صوره رسيفر

عادل جودة · #3 2020/12/31, 04:42 PM

حاضر اخي ساقوم برفع صور للشاشة

عادل جودة · #4 2020/12/31, 05:31 PM

[IMG]

[/IMG]

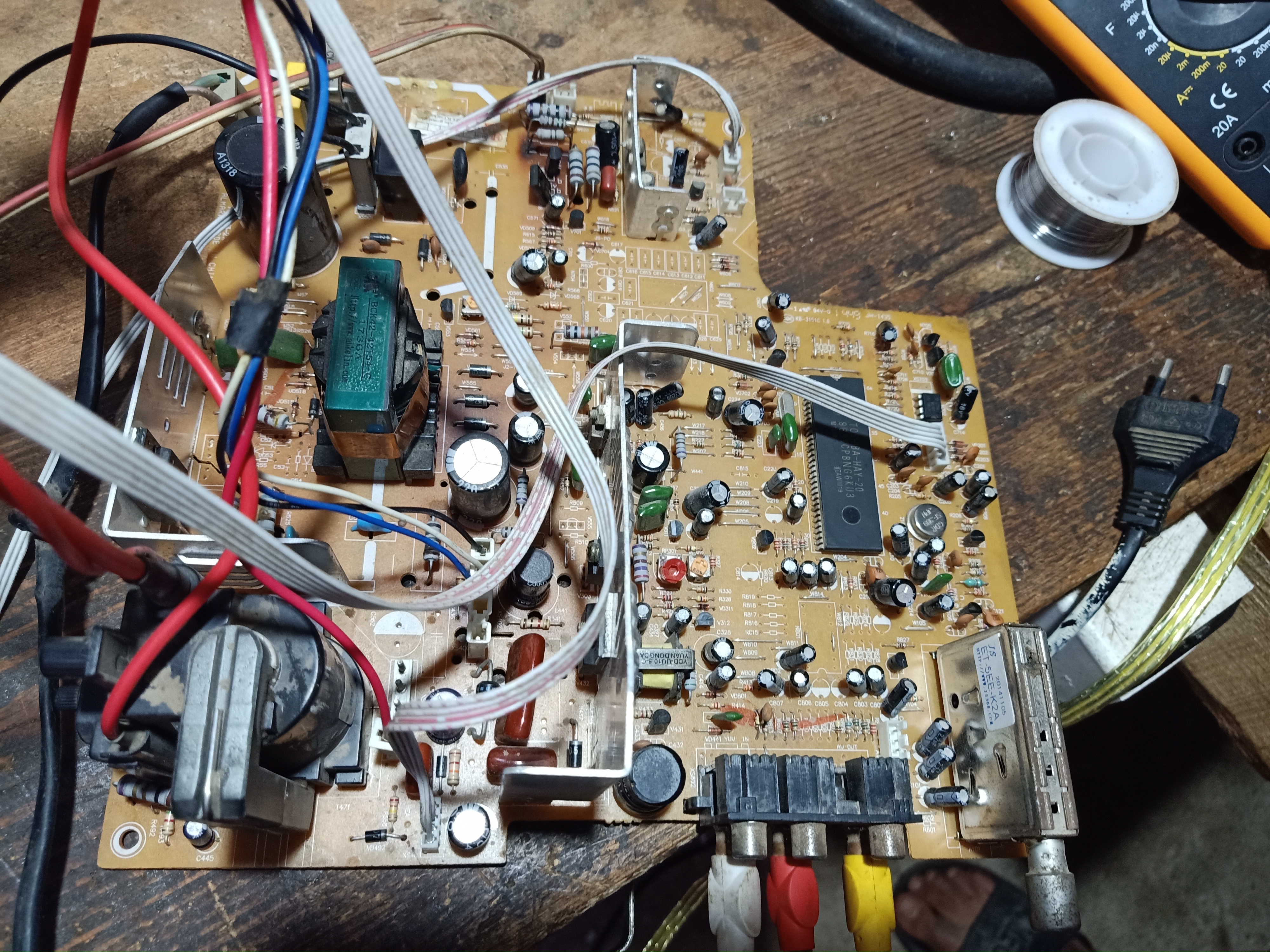

صورة شاسية التفزيون

عادل جودة · #5 2020/12/31, 05:46 PM

عادل جودة · #6 2020/12/31, 05:48 PM

اتمنا يكون حد واجه نفس العطل ويفيدنا

حافظ السويد · #7 2020/12/31, 09:57 PM

ابدل المكثفC445 بجوار اللاين وجرب

عادل جودة · #8 2020/12/31, 10:40 PM

بفضل الله تعالي تمكنت من اصلاح هذا العطل وهو من خلال تتبع 8 فولت الموجودة علي سوكيت الألوان وكانت 5 فولت فقط وهذا الفولت مغذي لايسي العمليات وعند تتبع مصدرالفولت وجدة مقاومة المفروض قيمتها 10 اوم وعند قياسها وجدها 30 اوم ويوجد علي احدي طرفيها 13 فولت والجهة الاخري 5 فولت فقط المتسببة في العطل تم تغير المقاومة وضبط 8 فولت واشتغل الجهاز تمام والحمد لله واتمنا للجميع التوفيق

عادل جودة · #9 2020/12/31, 10:41 PM

شكرا استاذ حافظ علي المتابعة بارك الله فيك

حافظ السويد · #10 2020/12/31, 10:52 PM

مبرووووووووووووووووووووووووووووووووووووووووووووك
الاصلاح
واتمنى لك التوفيق دائما
تقبل تحياتي
