[masmas8]

تلفزيون صيني 20 بوصه شغال صوت فقط بالفحص تبين تلف اللاين وأحرق معه مقاومه ABL ومكثف بدون قطبيه ومقاومه علي خط ABL في منطقه العمليات , قمت بتغيير اللاين بجديد وأخر جديد وغيرت المقاومه بجوار اللاين بقيمه 1.7 كيلوا أوم والمكثف بدون قطبيه بقيمه 50/3.3 فولت والمقاومه الصغيره بقيمه 6.8 كيلوا وبالتشغيل الضغط العالي يخرج والفتيله منوره ومهما تعلي أو تخفض في الإضاءه الصوره سوداء لا يظهر إلا رعشه زرقاء أثناء اللعب في بوط الإسكريين أنا شاكك أن قيمه المقاومات أكبر من الحجم الطبيعي بالرغم من مراجعه القيم مع أحد الزملاء , أرجوا من أعضاء مصراوي سات الكرام توضيح سبب العطل والتأكيد علي القيم الصحيحه للمقاومات , وإليكم بيانات الشاسيه الداخليه

آيسي العمليات
8873cscng6v09

ترنزستوار البور
st8812sx

أيسي الفرتكال
la78040

ترنزستوار اللاين
d1555

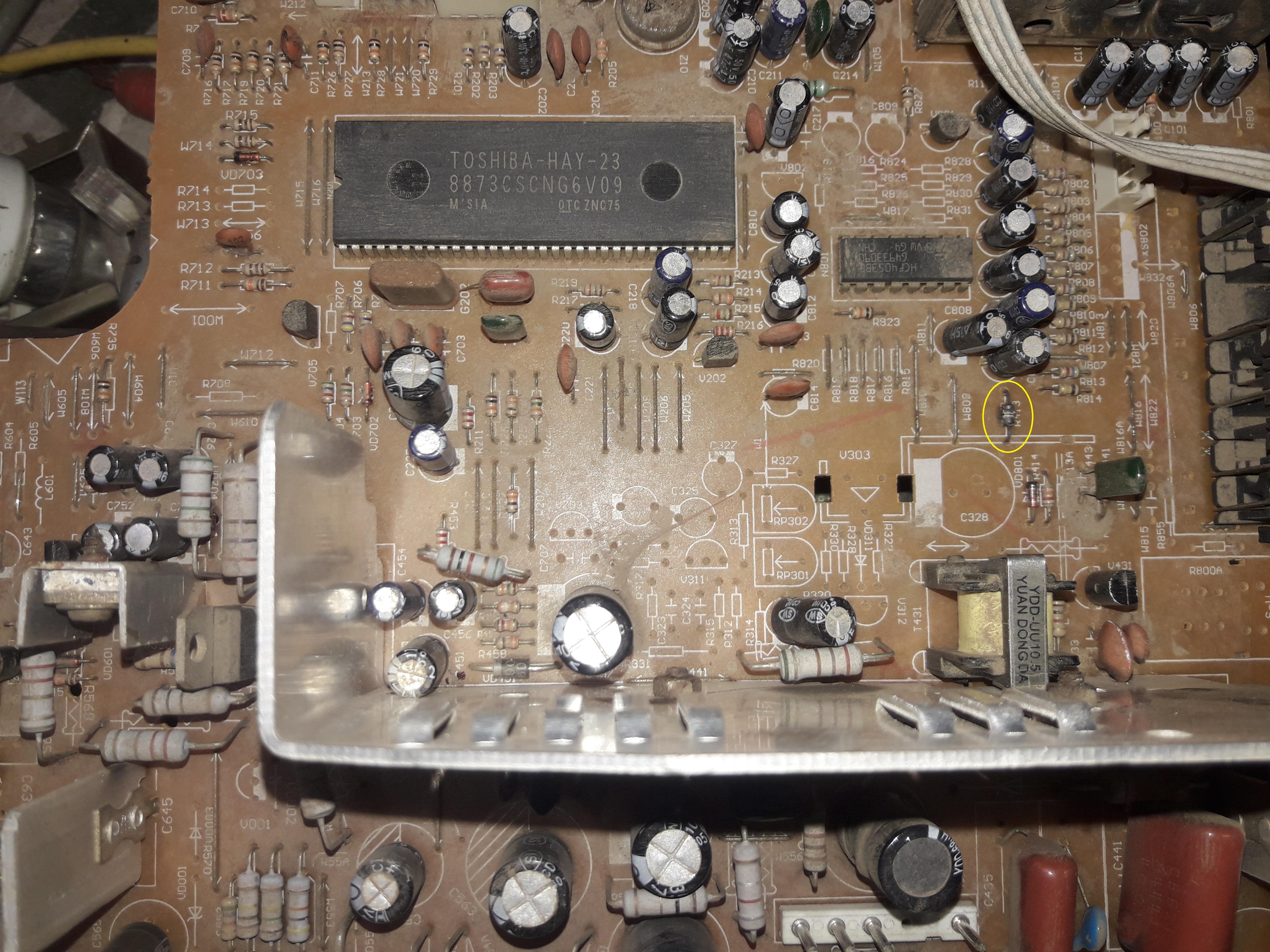

أرجوا المتابعه العاجله للأهميه القصوي ومرفق صور للشاسيه والمقاومات التالفه

https://g.top4top.io/p_18362357j1.jpg

https://c.top4top.io/p_183650l8c1.jpg

[masmas8]

أرجوا المتابعه يا جماعه أنا غيرت المقاومات بنفس القيمه وبرضوا نفس الوضع , أرجوا المتابعه للأهميه وجزاكم الله كل خير

[masmas8]

إيه يا جماعه مفيش أي حد هنا , أرجوا المتابعه وجزاكم الله كل خير

[احمد محمد محمود موسى]

المشاركة الأصلية كتبت بواسطة masmas8

إيه يا جماعه مفيش أي حد هنا , أرجوا المتابعه وجزاكم الله كل خير

اصبر اخى اكيد هم معاهم شغل ومحدش شاف الموضع
هذى المهنه تتطالب الصبر


متابع

[حافظ السويد]

[masmas8]

أزيك يا هندسه أسأل الله أن تكون في أفضل حال وأسف جدا للأستعجال للأخوه والله الجهاز لزميلي ليا لدرجه الأخوه وكل شويه بيستعجل عليه , المهم يا هندسه أنا غيرت الكارته الخلفيه للشاشه من جهاز شوشيبا شغاله تمام وبرضوا نفس الوضع الفتيله بس منوره أرجوا المتابعه وجزاكم الله كل خير

[حافظ السويد]

اهلا وسهلا

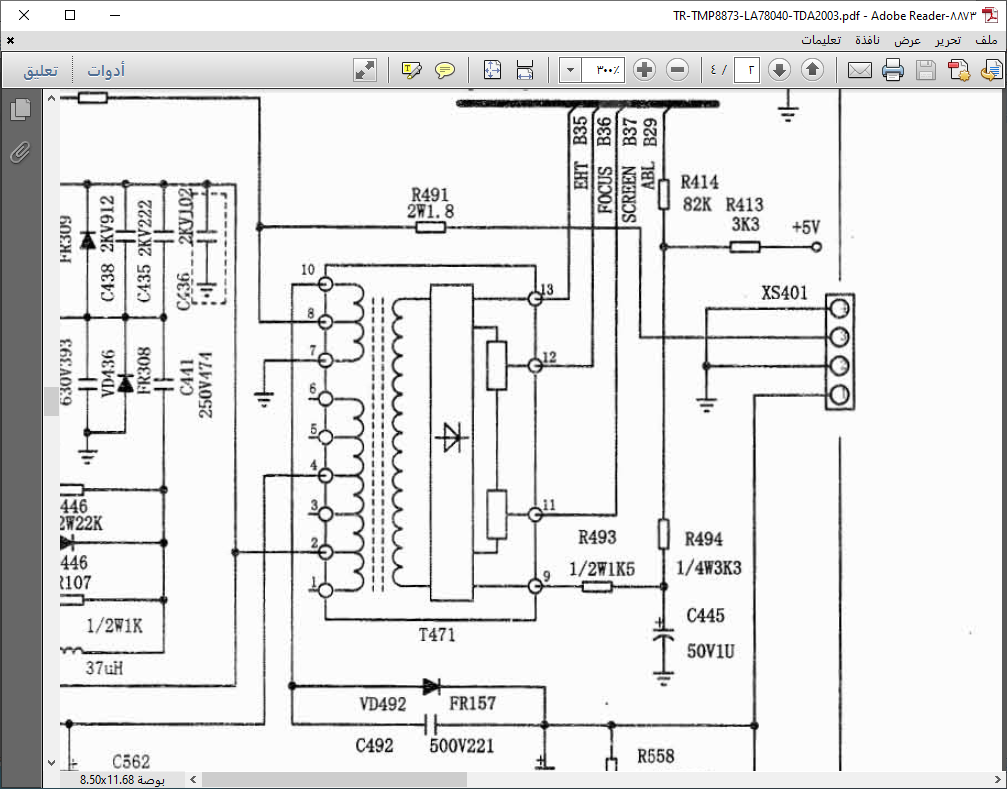

هل تاكدت من مكونات الABL على الطرف9 في اللاين
حسب القيم الذي في الصورة التي ارفقتها لك

[masmas8]

غيرتها كلها تمام من شاسيه شغال وتأكدت منها لكن يا هندسه المقاومات علي خط رقم 9 في اللاين مش 8 , أرجوا المتابعه والله بقالي يومين فاتح الجهاز ومش عارف أشتغل في حاجه تاني ولكم جزيل الشكر والإمتنان

[حافظ السويد]

نعم على الطرف9
على الطرف27 في الايسي الكبير يوجد ديودD801 ابدله وجرب

[masmas8]

غيرته يا هندسه والوضع كما هوا والله أول مره الصيني يغلبني كده , أسف جدا ياريت تتابع معايا وربنا يجازيك كل خير

[حافظ السويد]

تاكد من المقاومةR492 على الطرف8 في اللاين
وقيمتها3.9 كيلو

[masmas8]

يا هندسه رجل رقم 8 متصل بمقاومه R 491 وقيمتها 2.5 أوم (أصفر بنفسجي دهبي ) لكن المقاومه R 492 دي متصله بأرضي اللاين من ناحيه ومن الناحيه الأخري متصله برجل الموجب للمكثف 250/10 فولت وقيمتها 220 كيلوا والوانها (أحمر أحمر أصفر )

[حافظ السويد]

ارفع صورة من جهة اللحامات تكون واضحة لمنطقة اطراف اللاين وماحولها

[masmas8]

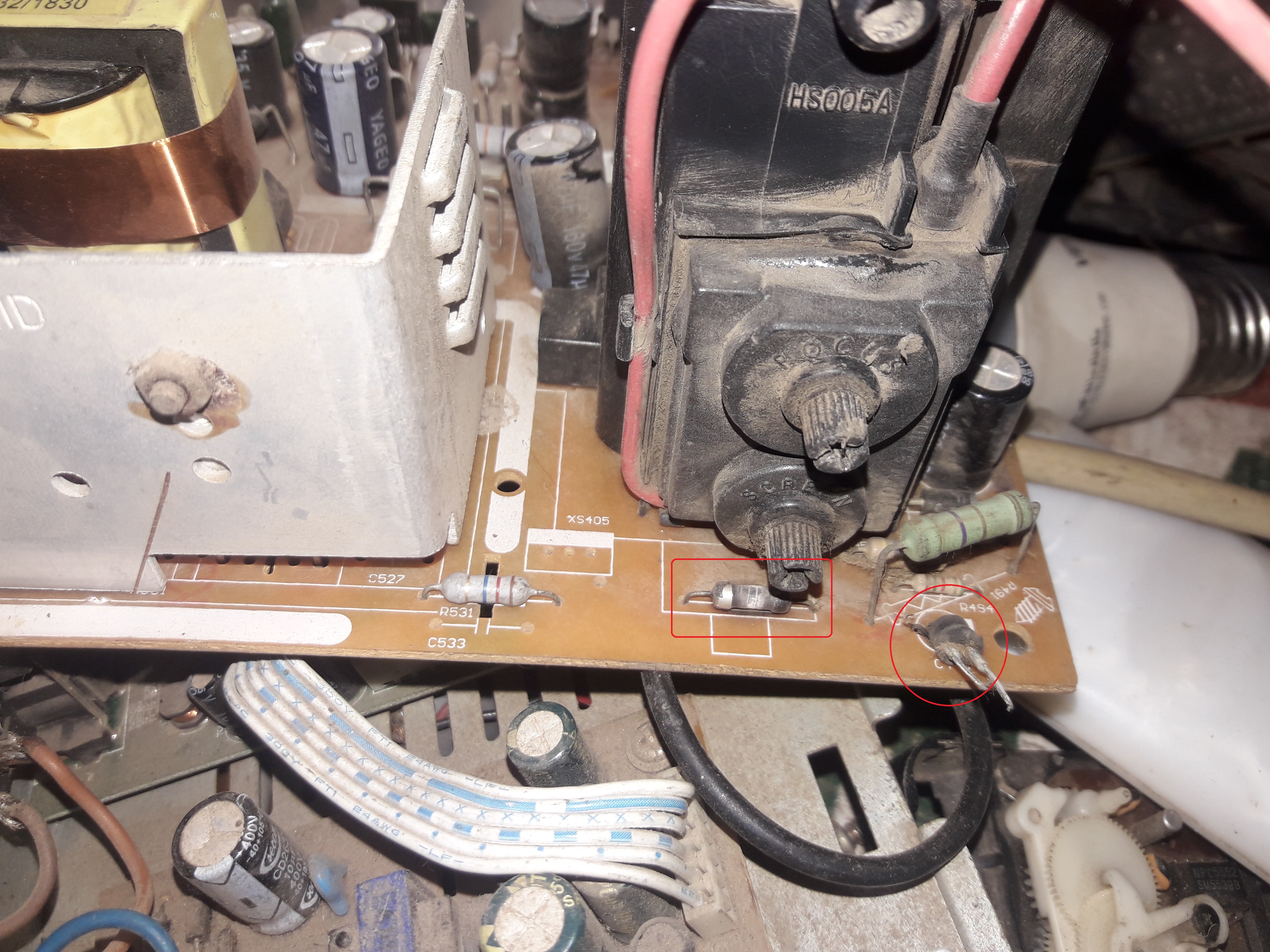

والله يا هندسه الموبيل اللي معايا حاليا جوده مش عاليه بس أنا كنت مصور الشاسيه في المنشور للمنطقه اللي حضرتك طلبها بس من الأعلي ياريت تحاول معايا وجازك الله كل خير وأسف جدا للإطاله عليك

https://c.top4top.io/p_183650l8c1.jpg

[حافظ السويد]

نوهت على الصورة

من جهة اللحامات
