عطل صور فى تورنيدو 14v7xel

uouo211 · #1 2021/02/08, 08:34 PM

str6553
فرتكالtda9302
tda11105ps/v3/3
التلفزيون حى قاطع نهائيا
تم تغيير str ستاند باى تم تغيير الفرتكال ووجد vd451 قاطع
الحهاز اشتغل ولكن الصور شغالة من تحت فقط تم تغيير الدفلكشن والميمورى ونفس العيب

حافظ السويد · #2 2021/02/08, 08:56 PM

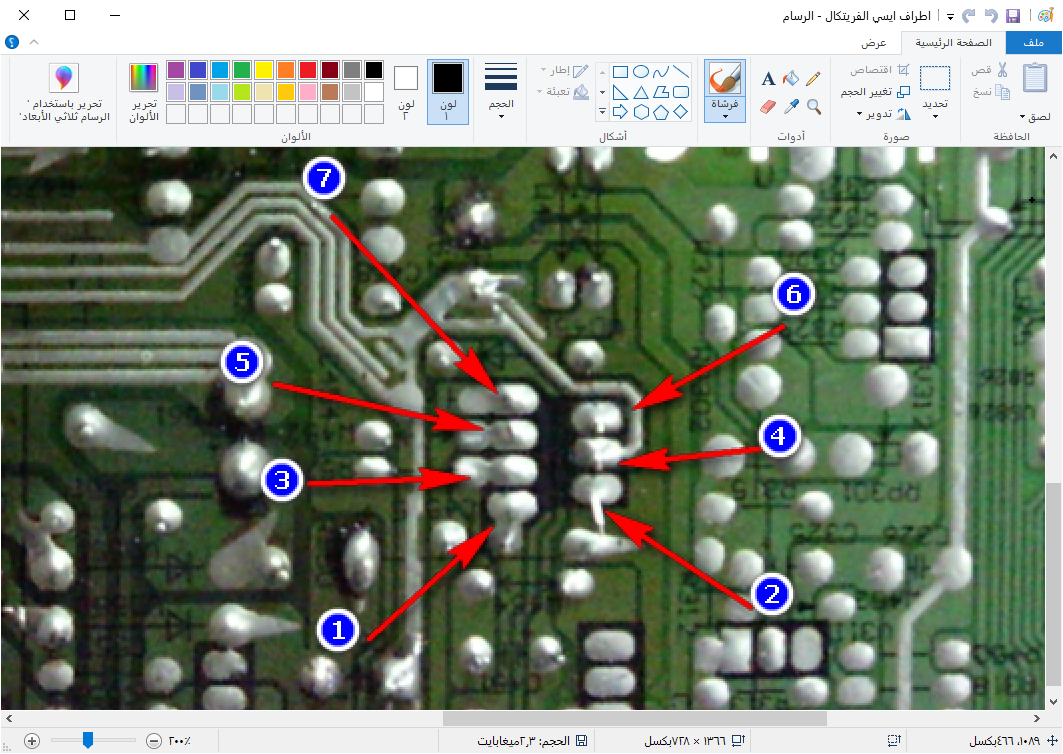

قيس الجهود على الاطراف2 و4 و6

في ايسي الفريتكال
واخبرنا بالقيم
واذكر رقم الشاسيه

uouo211 · #3 2021/02/08, 08:58 PM

الطرف 2و6 12v الطرف 4 -15v

uouo211 · #4 2021/02/08, 09:03 PM

متابع

حافظ السويد · #5 2021/02/08, 09:14 PM

ابدل المكثفين
c452
c460
على خرج الشوبر

وجرب

uouo211 · #6 2021/02/08, 09:16 PM

تم تغييرهم ونفس العطل

حافظ السويد · #7 2021/02/08, 09:22 PM

هل ابدلت الديودvd451 بديود ترددي
من اي شاسيه خردة فك ديود من نفس المكان

او من على خرج الشوبر وركبه
وجرب

uouo211 · #8 2021/02/08, 09:23 PM

فعلا عملت كده من خرج الشوبر من شاسيه تقطيع ونفس العطل

حافظ السويد · #9 2021/02/08, 09:30 PM

بين الديودvd557 والمكثفc460 يوجد مقاومة فيوزية
هل ايضا بين الديودvd556 والمكثفc452
يوجد مقاومة فيوزية

اما انه لايوجد

uouo211 · #10 2021/02/08, 09:34 PM

نعم يوجد وقفلت عليهم

uouo211 · #11 2021/02/08, 09:36 PM

لا يوجد فولت على l441
وأطراف الدفلكشن الى خارجين من ايسي الفرت واحد معلهوش اى فولت والاخر -2.2

حافظ السويد · #12 2021/02/08, 09:37 PM

ابدل المكثفc451 وجرب

uouo211 · #13 2021/02/08, 09:38 PM

ابدلته 100uf 50v
نفس العطل

uouo211 · #14 2021/02/08, 09:43 PM

ممكن ارسال المخطط للمراجعة

حافظ السويد · #15 2021/02/08, 09:45 PM

على الطرفين 14 و15 في الايسي الكبير

يوجد مقاومتين
r234
r237
كل مقاومة قيمتها100 اوم تاكد منهما جيدا
