[اسلام مدكور]

باور fs011g
راسى tda8356
صوت فيش7056b
الجهاز شغال كهرباء بس الصوت والصورة بياخدو فترة علشان يشتغلوا وكمان فيه خطوط فى الشاشه من اسفل

[اسلام مدكور]

[حافظ السويد]

ابدل البفةC409 وجرب

[اسلام مدكور]

المشاركة الأصلية كتبت بواسطة حافظ السويد

ابدل البفةC409 وجرب

حاولت البحث
ممكن تحدد مكانها على البردة بعد اذنك
والمكثف c415 160v\1uf تالف

[حافظ السويد]

تابع الطرف الاوسط لترانسستور اللاين ستجد بفةC410 مرتبطة معه والطرف الاخر للبفة مرتبطة مع البفةC409
وابدل المكثف التالف وجرب

[اسلام مدكور]

تم ابدال المكثف ونفس المشكله
باول اللاين عليه بفه لكن مش مطبوع جنبها c410 عليه cr403
ممكن تحدد مكانها من الصور لو سمحت

[حافظ السويد]

انا اتابع على المخطط وليس على الشاسيه ولاأعرف موقعها على الشاسيه
ابدل البفةC410 وجرب

[اسلام مدكور]

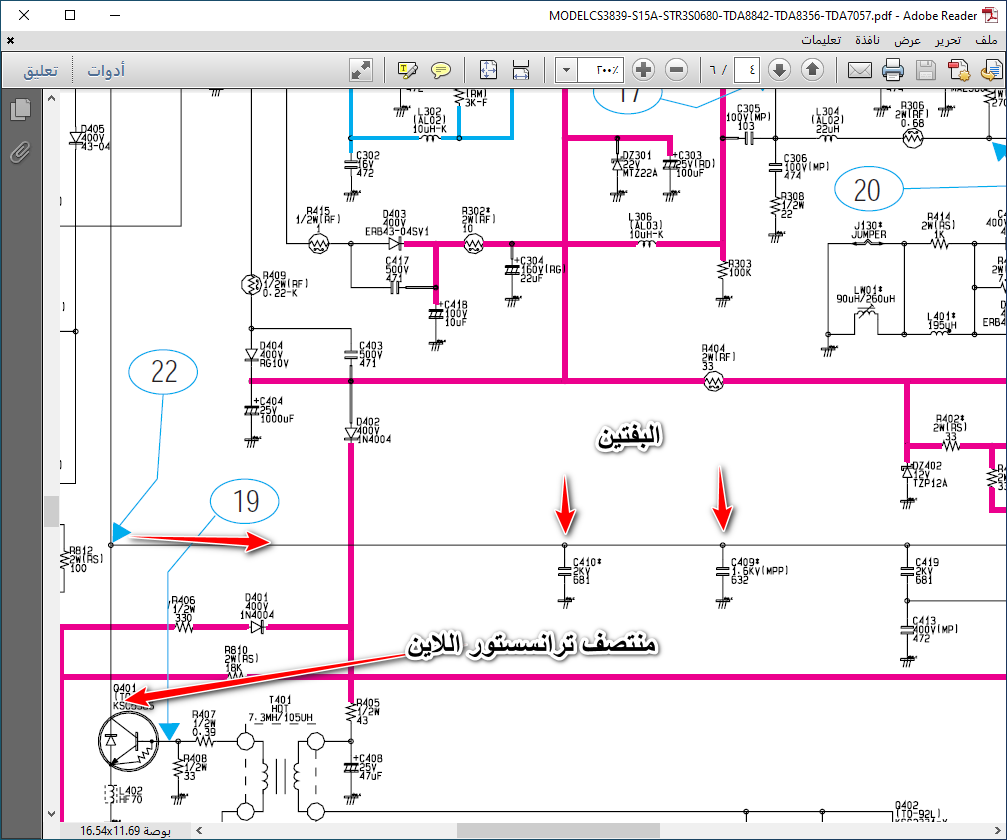

ممكن صورة للمخطط بعد اذنك

[حافظ السويد]

[اسلام مدكور]

المطبوع على الشاسيه ليس كما فى الصورة بمعنى باور اللاين مش مكتوب عليه q401 لا مكتوب على كل رجل EY 409 , EY410,EY411 ال EY410 دة منتصف الباور لاين امامه ومتصل معه مباشرتا بفه CR403S قيمتها 2K\681K
ملحوظه الجهاز بيفتح ويقلب فديو الشاشه زرقاء بدون كبل الصوت والصورة وعند تركيبهم بتكون سوداء

[حافظ السويد]

ابدل البفات المرتبطة مع كلكتر ترانسستور اللاين مهما كان رقمها

[اسلام مدكور]

الجهاز فصل بيانات الصوت شغال والصورة زرقاء كلها خطوط

[حافظ السويد]

يعني لم تذكر ماقمت به

حتى اصبح الجهاز يعمل بهذا الشكل

[اسلام مدكور]

من تلقاء نفسه دون اى تدخل

[حافظ السويد]

وهو شغال انزع كارتة السوكة من الشاشة واعيدها عدة مرات
وان لم ينفع جرب الشاسيه على شاشة ثانية واخبرنا

واخبرنا
