[السوبر تكنولجي]

SANYتلفزيون
كان يعمل ويطفي خلال اقل من خمس ثواني
غيرت المكثفات بجوار الشوبر والفيرتكال
اصبح لمبة حمراء لايقلع حتي ولايوجد
اقلاع ل اللاين غيرت منظم 5فولت
غيرت الميموري وترانزستور النبضة ونفس
الامر رقم الترانزسور C3332
غيرته بC2655 هل يمشي بدله
بيانات:
LA76818A
TT2140
LA78040
POWER:K3264
THT:L40B17100
CHASSIS:AC5G
...

[حافظ السويد]

هل واصل جهد الى دريفر النبضة ومنتصف ترانسستور النبضةQ431

[السوبر تكنولجي]

الفولت علي درايفر يرتفع وينخفض
21-13-20-وعلي الترانزستور ايضا
11-13 وهكذا والموحدات عليها 118
33-14-13- واللاين به صوت صفير مثل
التكتكة ولايقلع والليد يهتز وحتي بعد فصل
البور تجد الليد مضئ ثواني ثم ينطفي واللاين
والفتيل لايعملان.

[السوبر تكنولجي]

غيرت ترانزستورين 1815 واخر d1913
الجهد علي ترانزستور النبضة والدرايفر
18-19-وتستقر على 10 فولت والجهد علي
خط 110 -مرة 117واخري 116- والجهد واصل
لترانزستور اللاين لكن الفتيل لايعمل وكذلك اللاين
لايقلع.

[حافظ السويد]

قيس الجهد على الطرف8 في الابروم اذا وجدته 5 فولت

ابدل ايسي الابروم
وجرب

[السوبر تكنولجي]

الطرف 8 عليه 15 فولت
غيرت الميموري ونفس الامرهناك صوت باللاين ضعيف
تحس انه شغال لكن مكتوم وعند الضغط علي
ch السريا تزيد وتطفئ مع صوت تكتكة تشبه الصفير
المتقطع.

[حافظ السويد]

لايجوز ان يكون15 فولت على الابروم
ارفع صورة من جهة اللحامات لمنطقة الابروم

تكون واضحة

[السوبر تكنولجي]

تفضل الصورة اتمنى تكون واضحة...

[السوبر تكنولجي]

مخطط الجهاز...

http://www.masrawysat.com/vb/attachm...1&d=1614089833

[حافظ السويد]

التي في الصورة ليست ايسي الابروم
ايسي الابروم لها ثمانية اطراف بجوار ايسي البروسيسور

[السوبر تكنولجي]

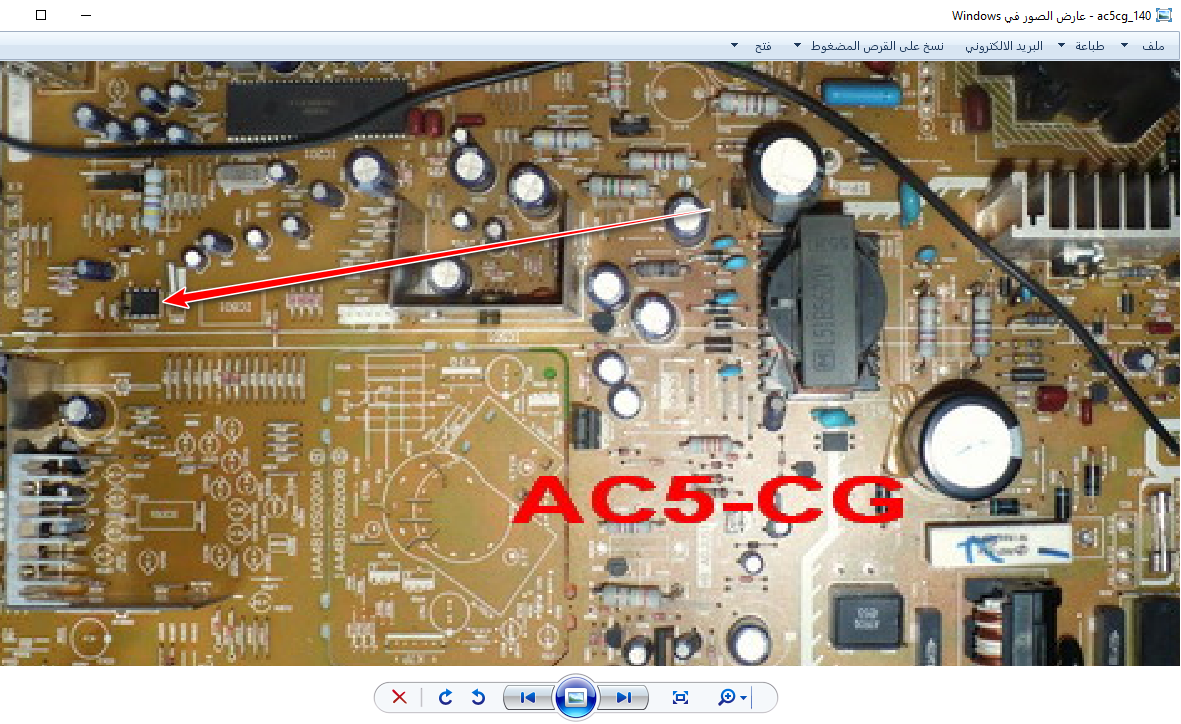

هذه هي الايبروم يااستاذ حافظ ليس
الايسي الاسود انما بجواره يسار الايسي
الاسود.

[ابوفارس علاء]

انتى متاكد ان يوجد15فولت على الطرف رقم 8من الابيروم

[حافظ السويد]

[السوبر تكنولجي]

متأكد وفحصته خمس مرات
الطرف 5=15
6=15
7=10
8=15
وهناك امر اخر عند التوصيل والضغط
على CH اللاين يقلع ثانية ويرجع والسريا
ترتفع مرة واحدة ثم بعدها تكتكة واهتزاز
السريا ثم يرجع ستاندباي وحتي عند فصل
التيار تجد الLEDمضئ خمس ثوانى وبعدها
ينطفي.

[السوبر تكنولجي]

استاذ حافظ مشاركتك الاخيرة لاتظهر
عندي هل هي صورة ام تعليق.
