[alaamo76]

عطل صوره فى تليفزيون 14 بوصه مودل new 14nm
فيرتكال la78040b
1803dfx
utc2003 صوت
c5411
اي سي عمليات tda11105ps/v3/3
غيرت مكثف منتفخ 740 على 35 فولت على خط الفيرتكال والوضع كما هو

مظهر العطل موضح فى صوره

[مركزصيانة التليفزيون والشاشات]

ابدل السوكه البيضا وجرب

[حافظ السويد]

قيس الجهود على الاطراف 2 و4 و6

في ايسي الفريتكال
واخبرنا بالقيم
و

اذكر رقم الشاسيه

[alaamo76]

المشاركة الأصلية كتبت بواسطة ابو اسماء للصيانه

ابدل السوكه البيضا وجرب

اشكرك باشمهندس ابو اسماء هجرب وهرد على حضرتك

[alaamo76]

المشاركة الأصلية كتبت بواسطة حافظ السويد

قيس الجهود على الاطراف 2 و4 و6

في ايسي الفريتكال
واخبرنا بالقيم
و

اذكر رقم الشاسيه

استاذي الفاضل باشمهندس حافظ السويد اشكرك وهاقيس الجهد
وهرد على حضرتك

[alaamo76]

المشاركة الأصلية كتبت بواسطة حافظ السويد

قيس الجهود على الاطراف 2 و4 و6

في ايسي الفريتكال
واخبرنا بالقيم
و

اذكر رقم الشاسيه

قياس الجهود على الاطراف 2 و4 و6
2- 13v
4- 12v
6- 12v
رقم الشاسيه kb-3151c 1.6

[حافظ السويد]

تمام
ابدل ايسي الفريتكال
وجرب

[alaamo76]

المشاركة الأصلية كتبت بواسطة حافظ السويد

تمام
ابدل ايسي الفريتكال
وجرب

تمام اشكرك استاذي الفاضل باشمهندس حافظ
ان شاء الله غدا هجيب ايسي الفريتكال واغيره وهرد على حضرتك والله المستعان

[alaamo76]

المشاركة الأصلية كتبت بواسطة حافظ السويد

تمام
ابدل ايسي الفريتكال
وجرب

السلام عليكم استاذى حافظ انا غيرت الفريتكال والتليفزيون اشتغل لمدة 10 دقائق وفصل نهائى بدون لمبه حمرا لكن في زنه جامده وال 300 فولت على المكثف الكبير تمام لكن خرج التشوبر مافيش فولت كنت هركب دائره اسليتور لكن قولت اسئل حضرتك الاول ممكن يكون هناك عطل اخر لا اعرفه

[حافظ السويد]

انزع ترانسستور اللاين وجرب
هل ستخرج الجهود على خرج الشوبر

[alaamo76]

المشاركة الأصلية كتبت بواسطة حافظ السويد

انزع ترانسستور اللاين وجرب
هل ستخرج الجهود على خرج الشوبر

انا نزعت ترانسستور اللاين بعد الفحص وجدت ترانزستوراللاين ضارب ورقمه 1803dfx هل له بديل لانه غير موجود عندي

[حافظ السويد]

قيس الجهد على مكان منتصف ترانسستور اللاين

يجب ان لايكون اكثر من110 فولت
وركب اي ترانسستور لاين ينفع

[alaamo76]

المشاركة الأصلية كتبت بواسطة حافظ السويد

قيس الجهد على مكان منتصف ترانسستور اللاين

يجب ان لايكون اكثر من110 فولت
وركب اي ترانسستور لاين ينفع

الفولت ٥٦ وركبت ترنسستور رقمه ٢٥٢٧dx وعند التجربه مكثف c565 ضرب 470 /25v

[حافظ السويد]

ارفع صورتين للشاسيه من الجهتين
تكون واضحتين

[alaamo76]

المشاركة الأصلية كتبت بواسطة حافظ السويد

ارفع صورتين للشاسيه من الجهتين
تكون واضحتين

الشاسيه ده جالي مدمر خالص كان في فني اشتغل فيه قبلي ومعمول ليه كباري ولحمات وماكنتش هشتغل فيه لكن صاحب التليفزيون اترجاني احاول اصلحه لانه ما عندهوش غيره

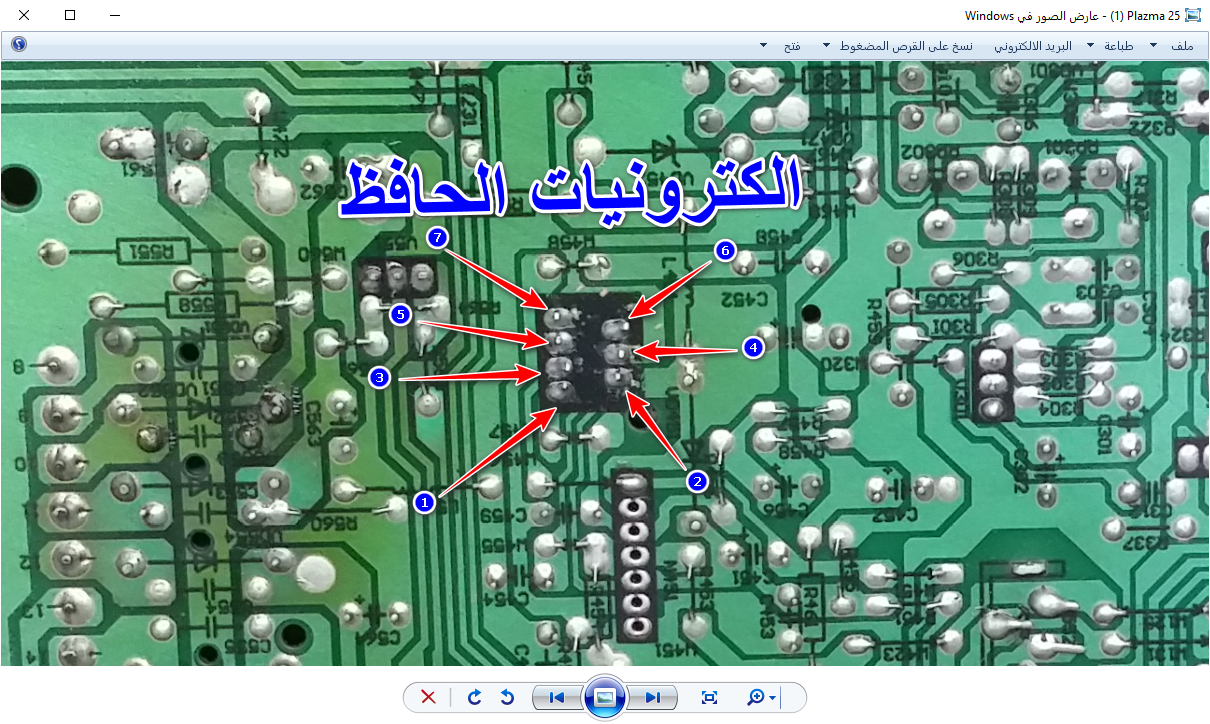

ودي بعض الصور
