برجاء المساعدة في اصلاح باور تلفزيون mec شبيه الدايو

mahmoud-100 · #1 2021/06/15, 09:20 PM

السلام عليكم اولا اساتذتى
برجاء المساعدة في اصلاح عطل دائرة كهرباء تلفزيون نوعه mec 14 .. العطل كان عبارة عن شورت كهرباء وبعد الفحص تبين احتراق str s6707
وتم تركيب باور اسوليتر خارجى وتم ضبط الكهرباء واشتغل التليفزيون صوت وصورة زى الفل وبعد دقائق لاحظت سخونة المكثفات خلف منطقة الstr ولاحظت سخونة شديدة في مكثف 470/25 وقمت بقياس الكهرباء على هذا النمكثف وصلت الى 60 فولت ولا اعلم ما السبب واستبدلت المكثف باخر ولا جديد
رقم الشاسيه / s/n:4859814092-04
ايسي عمليات / tda8374a
صوت / tda 1519b
باور لاين / c5386
فيرتكال / tda8356
كونترول / sda5255
ومرفق صورة للشاسيه من الجهتين ومءشر على المكثف اللذي ينتفخ برجاء المساعدة وافضل قيم لهذه المكثفات

اسامة الشال · #2 2021/06/15, 10:01 PM

ياغالي

يجب عليك غلق بوط البور بتاع دايره الاسوليتر وتظبط البور تدريجي وعند وصول الفولت علي بور اللين 110

بعدها جرب وشوف الفولت علي مكثف470 كام

mahmoud-100 · #3 2021/06/15, 10:22 PM

تمام انا عملت كده حتى خفضت الكهرباء الى 80 فولت على باور اللاين وبرضه المكثف ينتفخ والفولت عليه عالى

اسامة الشال · #4 2021/06/15, 10:51 PM

يبقي ياغالي السلكه الحمره بتاعه الاسوليتر مش راكبه مكانها مظبوط

صور البورده من جانب اللحام منطقه لحام اطراف الاسوليتر

mahmoud-100 · #5 2021/06/15, 11:04 PM

اتفضل السلك الاحمر متصل ف المكان المؤشر عليه

اسامة الشال · #6 2021/06/15, 11:27 PM

شغلك مظبوط ياغالي

بس للاسف كده دايره االاسوليتور مش هتنفع مكان

str 6707

mahmoud-100 · #7 2021/06/15, 11:29 PM

الف شكر على المتابعة

حافظ السويد · #8 2021/06/16, 12:22 AM

جرب بور اسليتر اخرى
واخبرنا

mahmoud-100 · #9 2021/06/16, 12:28 AM

للعلم استاذي انا عملت كده وده تانى باور اسوليتور يعطي نفس النتيجة

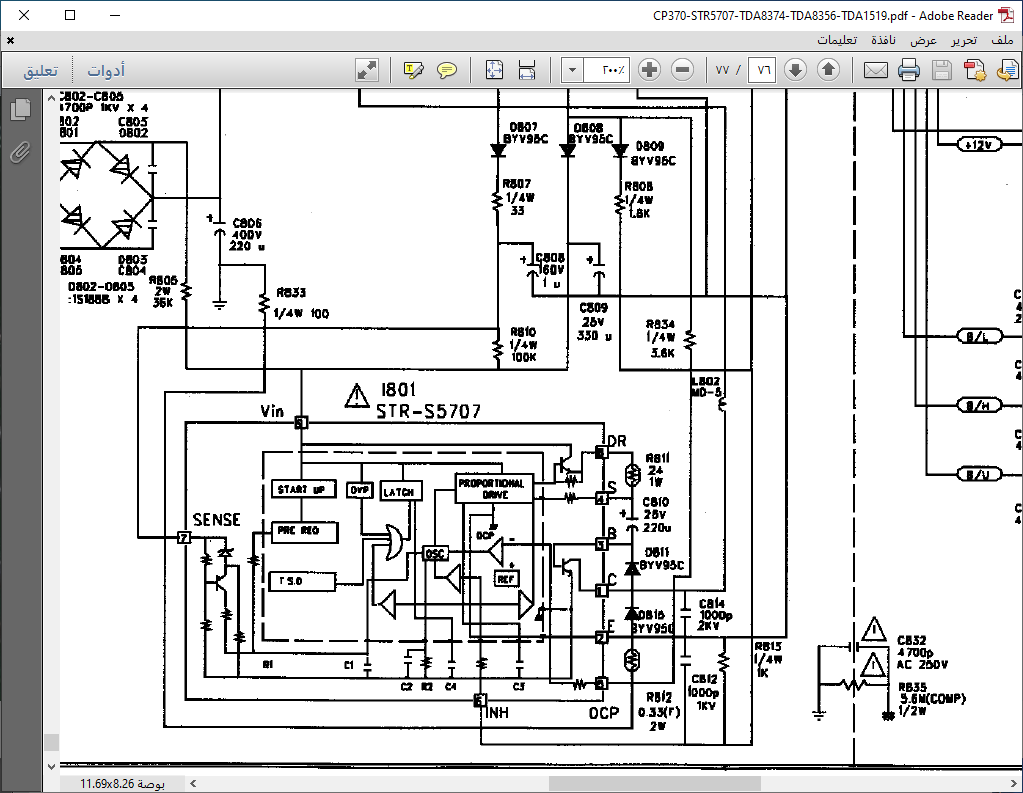

اعتقد ان الثلاث مكثفات اللى خلف ال str قيمهم غير مظبوطة لو امكن ارقام هذه المكثفات للتاكد وهم c808 , c809 , c810

حافظ السويد · #10 2021/06/16, 12:42 AM

اولا

الstr

رقمها5707 ,وليس6707
ثانيا المكثفات التي ذكرتها جميعها قبل الشوبر
وفي حال وجود بور اسلتر

المكثفات ليس لها عمل
ممكن تنزعها وتجرب بدونها

mahmoud-100 · #11 2021/06/16, 12:47 AM

شكرا استاذى لاهتمامك ورقم ال STR كما ذكرته 6707 ,ومرفق صورة لل STR وصورة للمكثفات المذكورة

حافظ السويد · #12 2021/06/16, 12:50 AM

ممكن تكون مغيرة من قبل فني اخر واتى اليك الجهاز من عنده مباشرة

mahmoud-100 · #13 2021/06/16, 12:55 AM

شكرا استاذي على تعبك ولكنى لك اعرف قيم المكثفات المطلوبة لانى مفهمتش الخريطة وارجو حل لو امكن

حافظ السويد · #14 2021/06/16, 01:03 AM

انا نوهت ان ليس لها عمل

وايضا نوهت على نزعها والتشغيل بدونها

mahmoud-100 · #15 2021/06/16, 01:15 AM

عند نزع 470/35 اللى هو بينتفخ على طول ورقمه C809 لا يقلع الجهاز ولا حتة لمبة البيان
