عطل ارهقنى جدا بشاسيه صينى T08X-21(070514)

حمو حشيش · #1 2021/08/29, 02:06 AM

السلام عليكم ورحمة وبركاته تحياتى
عطل ارهقنى جدا بشاسيه صينى T08X-21(070514)
وده الشاسيه والمكونات
مع العلم بانه يعمل بايسى صوت برقم TDA1030
http://monitor.espec.ws/section1/topic167424.html
المشكلة بان منظمات الجهد ال 5Vو8Vلاتخرج مع اننى بدلتهم مضمونين + الزنرات التى معهم والمكثفات والمقاومات والجهد ال 110Vلايوجد الا 97V
والاين تمام وبور الاين تمام
وتم فصل الترانستوار V561 فخرج الجهاز ضغط عالى ولكن الشاشه عاتمه مع انها سليمة وتم تجربة شاسيه اخر فوجدت ممتازة
وتم تبديل ايسى الممورى
ولاذال لاخرج ضغط عالى
منتظر الاحبة لمناقشة العطل
لحل مشكلة منظمات الجهد ال
V554 و V555
وهم بارقام C2383

حافظ السويد · #2 2021/08/29, 10:45 AM

اعيد الترانسستورv561 وانزع الترانسستورv552 وجرب

حمو حشيش · #3 2021/08/29, 06:59 PM

اعتزر حبيب قلبى انا ذكرت بالخطأ باننى نزعت الترانستوار V561
ولكن اللى نزعته هو الترانستوار
V552فخرج الاين ولكن لا تظهر
الاضاءة على الشاشه وعند التجسس
على سكوت الشاشه تظهر خطوط
بيضاء فماذا تقول حبيب الكل

حافظ السويد · #4 2021/08/29, 07:55 PM

افتح بوط السكرين

واخبرنا ماذا يظهر

حمو حشيش · #5 2021/08/29, 08:49 PM

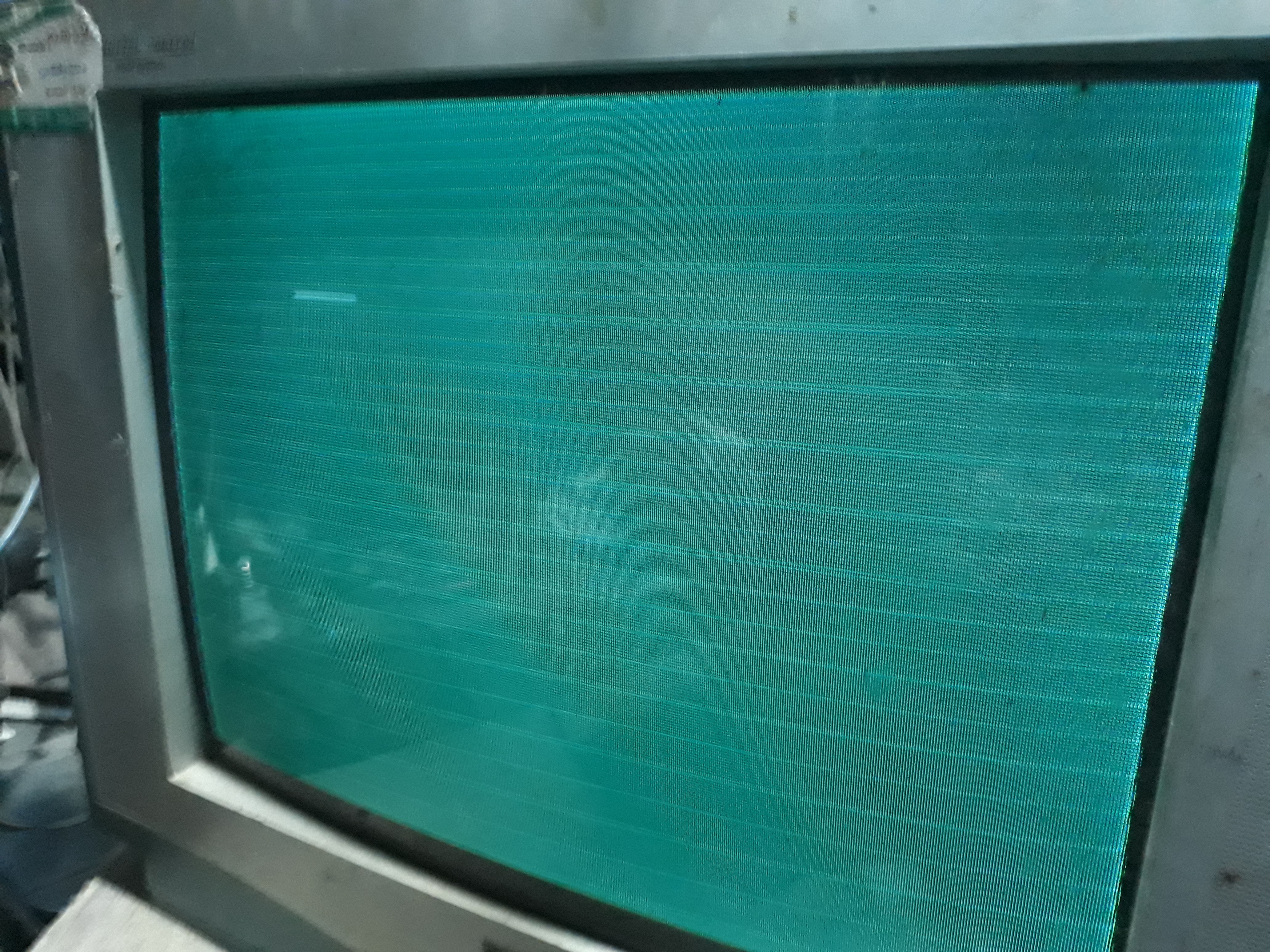

خطوط بيضاء مثل اللى بالصورة

حمو حشيش · #6 2021/08/29, 10:08 PM

اخى مهندس حافظ
لقد تم نزع الايسى الكبير TDA8891
واعادة لحامه بطريقة جيده
فوجدت الصورة مقصوصه نصفين
وتم دخول السيرفيس وتبديل مكثفات الفرتكال جميعا وظل العطل كما بالصورة
ودى صورة تبين العطل

حافظ السويد · #7 2021/08/29, 11:18 PM

ابدل الايسي الكبير
وجرب

حمو حشيش · #8 2021/08/30, 10:26 AM

مستشارنا الغالى مهندس حافظ السويد ابواحمد الغالى
يسعد صباحك ياغالى
قد تم تركيب مقاومة 10K على سالب وموجب المكثف C450 فتم ضبط هندسة الصورة ولكن ايسى الفرتكال
بيسخن هل ممكن ايسى الفرتكال
اللى به العطل او اسلمه على هذه
السخونية ماذا تقترح حبيب الكل

حافظ السويد · #9 2021/08/30, 10:40 AM

تاكد من قيمة المقاومةr455 قيمتها12 كيلو
وابدل البفةc458 وجرب

حمو حشيش · #10 2021/08/30, 10:58 AM

المقاومة R455 قيمتها 10Kوسليمة
والمكثف رقمه بالشاسيه هوC459
وتم تبديله ولم يجدى الا بوضع مقاومة
10Kعلى سالب وموجب المكثف C450
اللى سعته4.7UF وتم تبديله حتى اقطع الشك باليقين فلم يجدى

حمو حشيش · #11 2021/08/30, 11:13 AM

وتم تبديل ايسى الفرتكال ونفس العطل

حافظ السويد · #12 2021/08/30, 11:33 AM

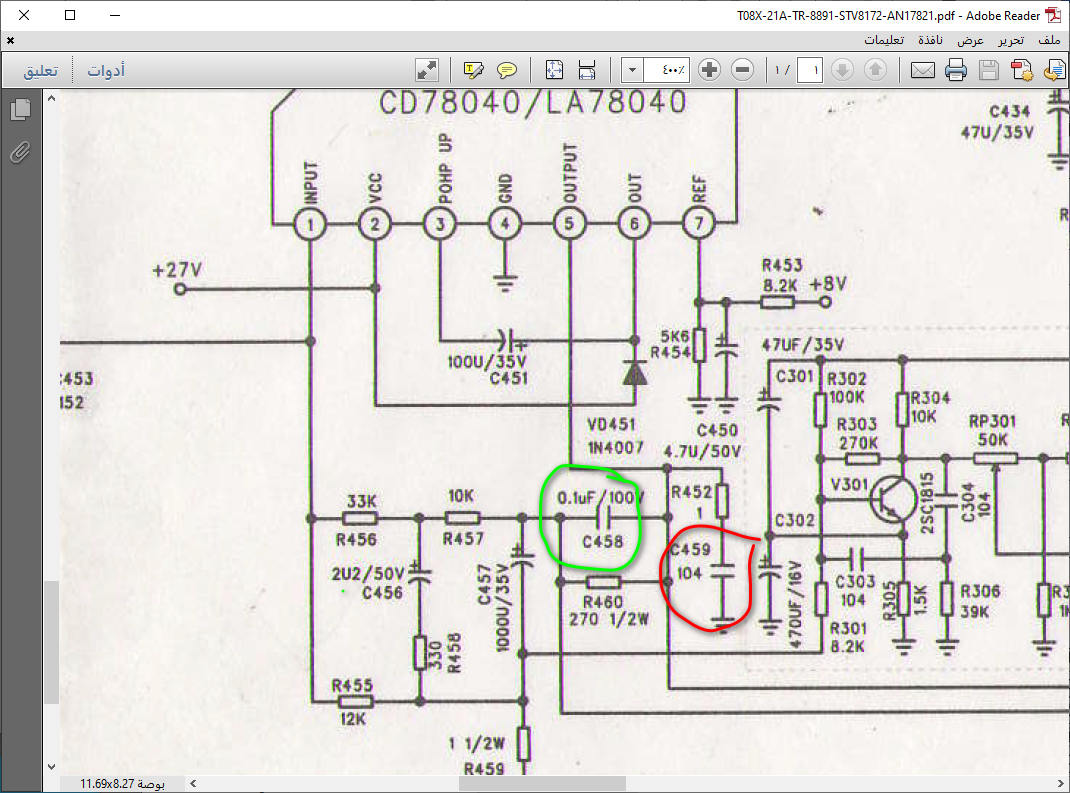

البفةc458ليسc459 موجودة على الطرف 5 في ايسي الفريتكال

حمو حشيش · #13 2021/08/30, 11:48 AM

تم تبديل البفه C458
وهى مرتبطه بسكوت الدفلكشن
طرفى الرأسى مباشرتا مع الطرف
رقم 5 بايسى الفرتكال ولم يجدى
الا بتركيب المقاومة ال 10Kبين سالب
وموجب المكثف C450
ماذا تقترح حبيب الكل

حافظ السويد · #14 2021/08/30, 11:54 AM

بدون تركيب المقاومة ماهي قيمة الجهد على موجب المكثفc454

حمو حشيش · #15 2021/08/30, 12:18 PM

اخى حافظ ابواحمد
اين يوجد المكثف C454
لاننى لم أجده بالشاسيه
