صيني قاطع بورLV76610 6c...

السوبر تكنولجي · #1 2021/09/20, 12:45 AM

السلام عليكم ورحمة الله
لدي مشكلة تلفاز صيني يعمل
باأيسي LV76610 6c
بور لاين d1555
فيرتكال utc78040
بور cq0765rt
كاتم الجهود غيرت الايسي باخر
رقمه 5q0765rt هل ينفع مكانه فحصت
ايضا القطع جيدا غيرت مكثف 10uf-50v
غيرت بفات ومكثف 102-2k وايضا مازال كاتم
هناك امر لاحظته وهو زنر مكان مقاومة ومتصل
مع موجب المكثف فكيته وفحصته لااتذكر هل هذا
التركيب صحيح؟
ارجو الافادة بارك الله فيكم...

حافظ السويد · #2 2021/09/20, 12:48 AM

انزع ترانسستور اللاين وجرب

السوبر تكنولجي · #3 2021/09/20, 01:04 AM

رفعت بور اللاين ونفس الامر...

حافظ السويد · #4 2021/09/20, 01:11 AM

هل واصل جهد 280 فولت الى ايسي البور

السوبر تكنولجي · #5 2021/09/20, 01:18 AM

نعم واصله 273 فولت.

حافظ السويد · #6 2021/09/20, 01:25 AM

ارفع صورتين لدارة البور قبل الشوبر من الجهتين
تكون واضحتين

السوبر تكنولجي · #7 2021/09/20, 03:36 PM

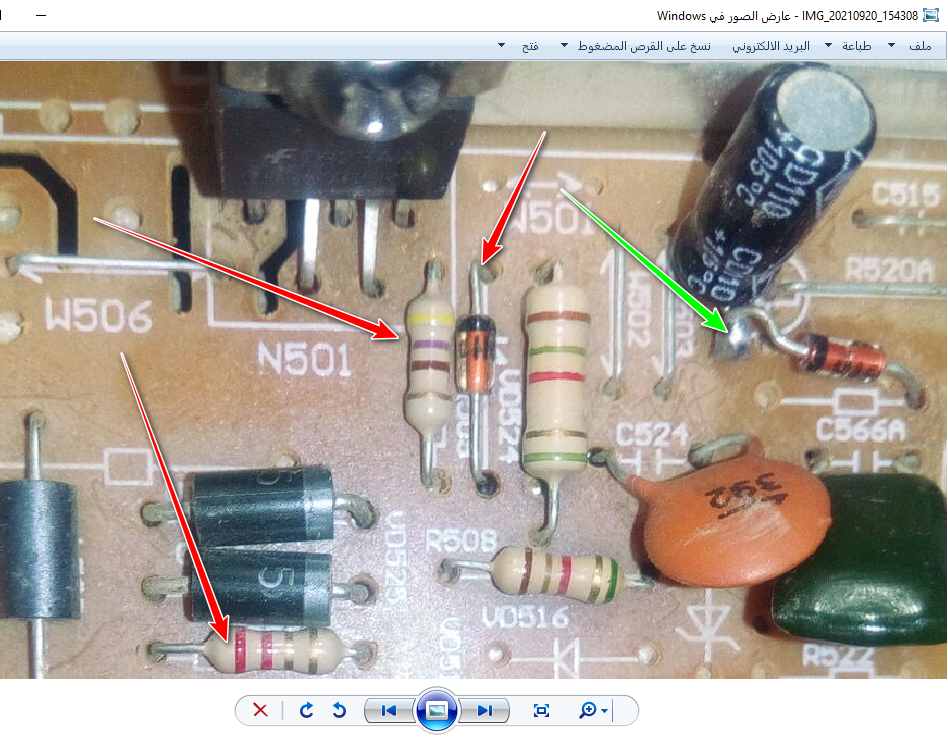

السلام عليكم ورحمة الله وبركاته
ماحيرني اكثر الزنر المربوط مكان
R515 مع موجب المكثف مع الترانزستور
وهنا المشكلة لانى فكيته هو والمكثف وشكيت
في الامر هل متصل مع الكلكتور C= ام الاميتر=E
هل الزنر متصل صحيح ؟جربت الطرفين-C+E- نفس الشئ .!!!.

ابوفارس علاء · #8 2021/09/20, 06:30 PM

جرب دائره خارجيه لحصر العطل قبل اوبعد الشوبر

السوبر تكنولجي · #9 2021/09/20, 06:44 PM

لايتوفر حاليا بور خارجي
هل طريقة ربط الزنر هذه
صحيحة ياريت لو حد عنده
نفس الشاسيه يخبرنا مع اي طرف
مع الترانزستور مرتبط لانه لايوجد
مخطط لهذا الشاسيه سؤال اخر هل ينفع
شوبر AE0136A-TDK BDAT - بدل هذا
BCK-28-49-81-99???...

حافظ السويد · #10 2021/09/20, 11:57 PM

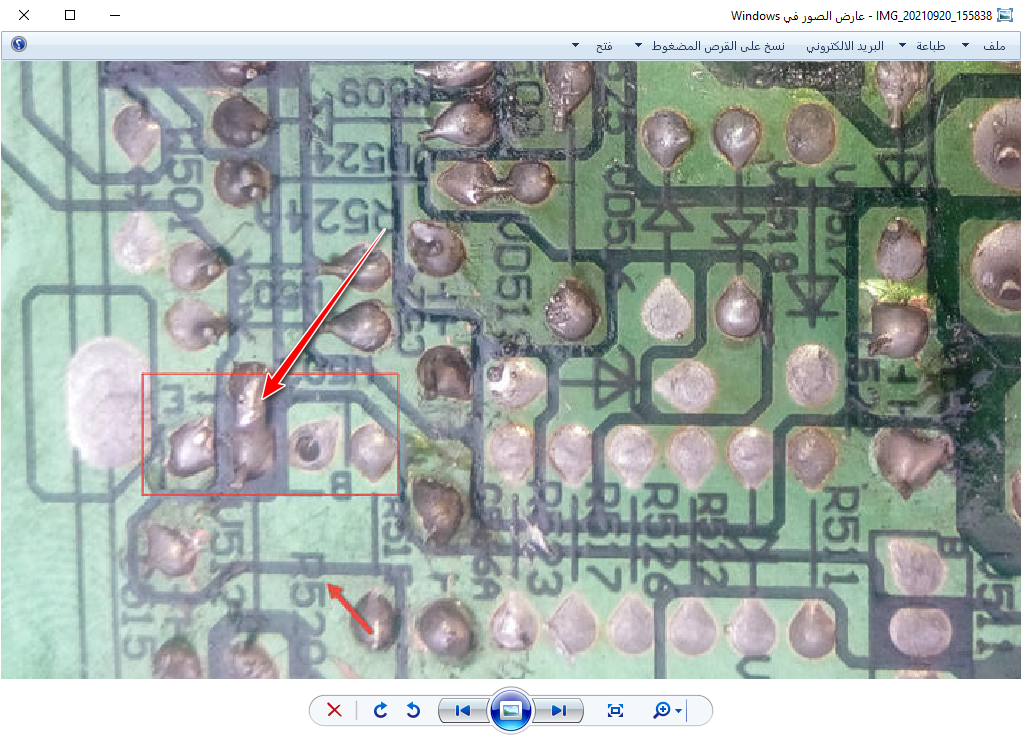

هل طرف المكثف المرتبط مع الزنر راكب في الشاسيه
تاكد من المشار عليه جيدا

السوبر تكنولجي · #11 2021/09/21, 12:32 AM

طرف الزنر المتصل مع المكثف غير متصل
مع الشاسيه وبالنسبة للقطع المشار اليها سليمة
.

حافظ السويد · #12 2021/09/21, 12:36 AM

اوصل طرف المكثف في المكان المشار اليه وجرب

السوبر تكنولجي · #13 2021/09/21, 01:03 AM

جربت الامر نفس الشئ لايوجد خرج تماما...

حافظ السويد · #14 2021/09/21, 11:56 AM

ركب بور اسليتر
وجرب

السوبر تكنولجي · #15 2021/09/22, 11:52 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

ركب بور اسليتر
وجرب

...
جزاك الله خيرا استاذ حافظ ركبت بور اسليتر
اشتغل تمام قفلته على كده وريحت دماغي لان هذا
الشاسيه خبيث وممل بارك الله فيك...
