[saad beckham]

السلام عليكم ورحمه الله وبركاته
عطل تليفزيون بناسونيك متوقف على اللمبة الحمرا والفولت على ترانزيستور اللاين 10 فقط قمت بتغيير c683 قيمته 100/160 وتغيير c862 قيمته 2200/16 ومكثف بجوار الstr 1/50 وقمت بقياس مكونات دائرة الباور تعطى قياسات سليمة
رقم الشاسيه TNP 4G269
باور w6754
باور لاين c5902
فيرتكال an5522
صوت an7523

[مهندس محمودعبدالحميد]

ارفع تراانزوستر اللين وشوف الفولت هيفضل ثابت ولا هيتغير

[saad beckham]

نزعت باور اللاين وبرده الفولت 10

[حافظ السويد]

قيس الجهد على المكثفc867 واخبرنا بالقيمة

[saad beckham]

المشاركة الأصلية كتبت بواسطة حافظ السويد

قيس الجهد على المكثفc867 واخبرنا بالقيمة

الجهد 10 فولت يااستاذنا

[حافظ السويد]

ابدل المكثفC867 وجرب
ان لم يرتفع الجهد

ابدل الديودD866

وجرب

[saad beckham]

المشاركة الأصلية كتبت بواسطة حافظ السويد

ابدل المكثفC867 وجرب
ان لم يرتفع الجهد

ابدل الديودD866

وجرب

استاذ حافظ المكثف c867 هو هو نفس المكثف c863 وتم تغييره بالفعل دون جدوى وبالنسبة للدايود d866 مش لاقيه ياريت حضرتك توضحلى مكانه

[saad beckham]

الرجاء المتابعة

[حافظ السويد]

ارفع صورة من جهة الحامات لمنطقة خرج الشوبر وماحولها
تكون واضحة

[saad beckham]

المشاركة الأصلية كتبت بواسطة حافظ السويد

ارفع صورة من جهة الحامات لمنطقة خرج الشوبر وماحولها
تكون واضحة

اتفضل

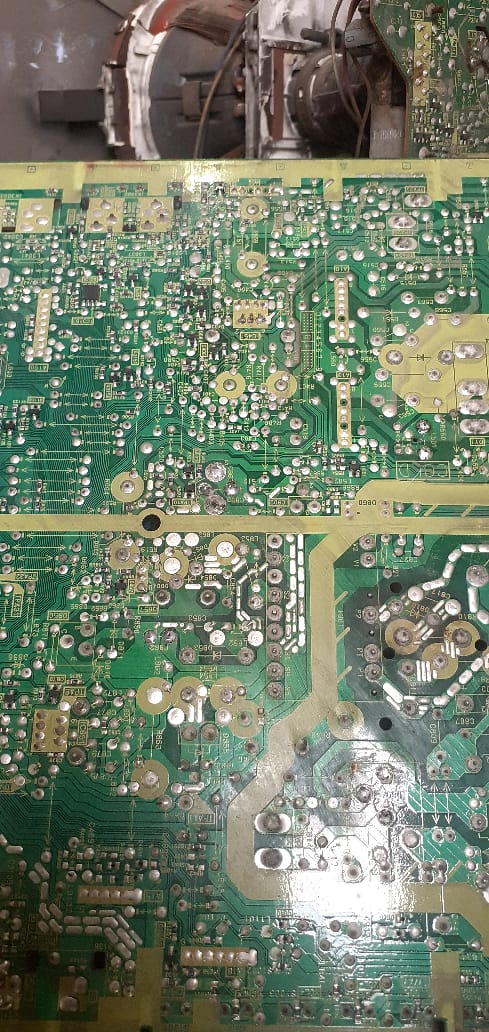

https://g.top4top.io/p_2096iqu360.jpg

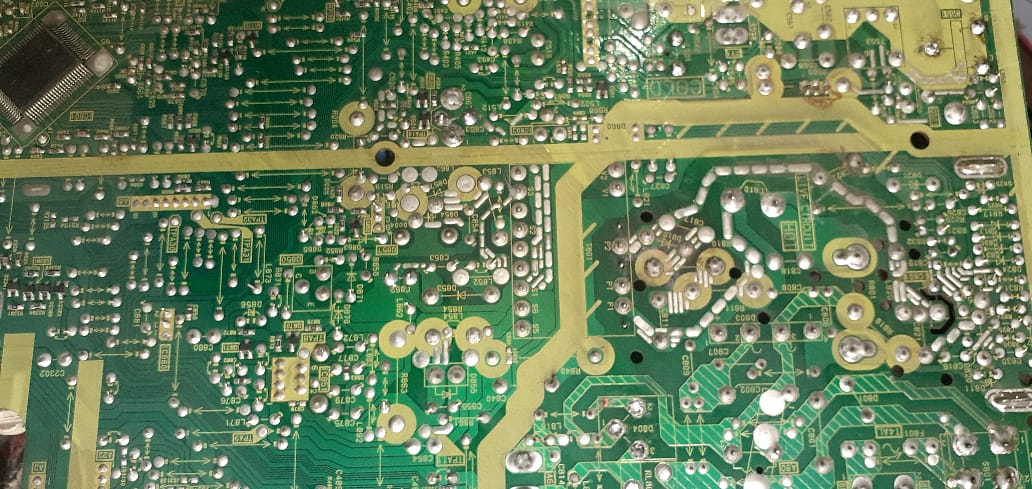

https://h.top4top.io/p_2096c32dy1.jpg

[saad beckham]

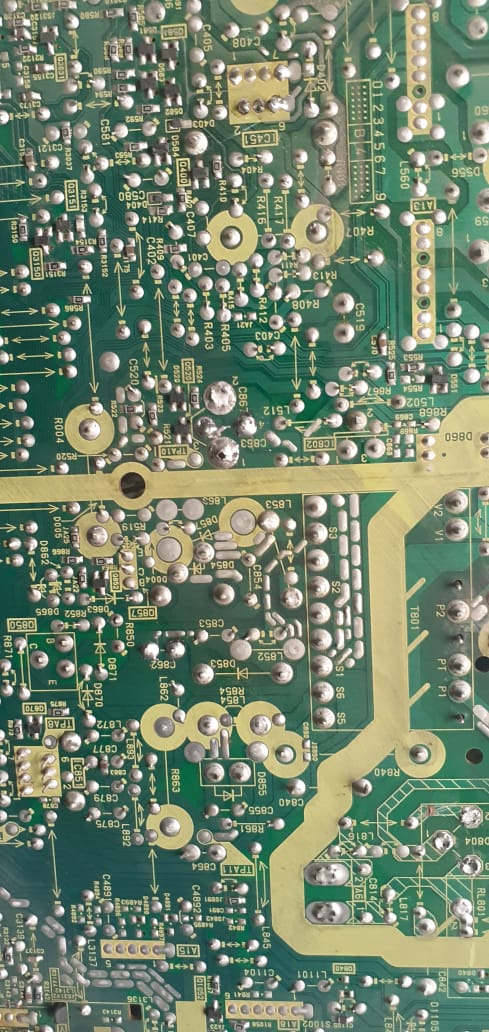

https://d.top4top.io/p_2096fnp360.jpg

[حافظ السويد]

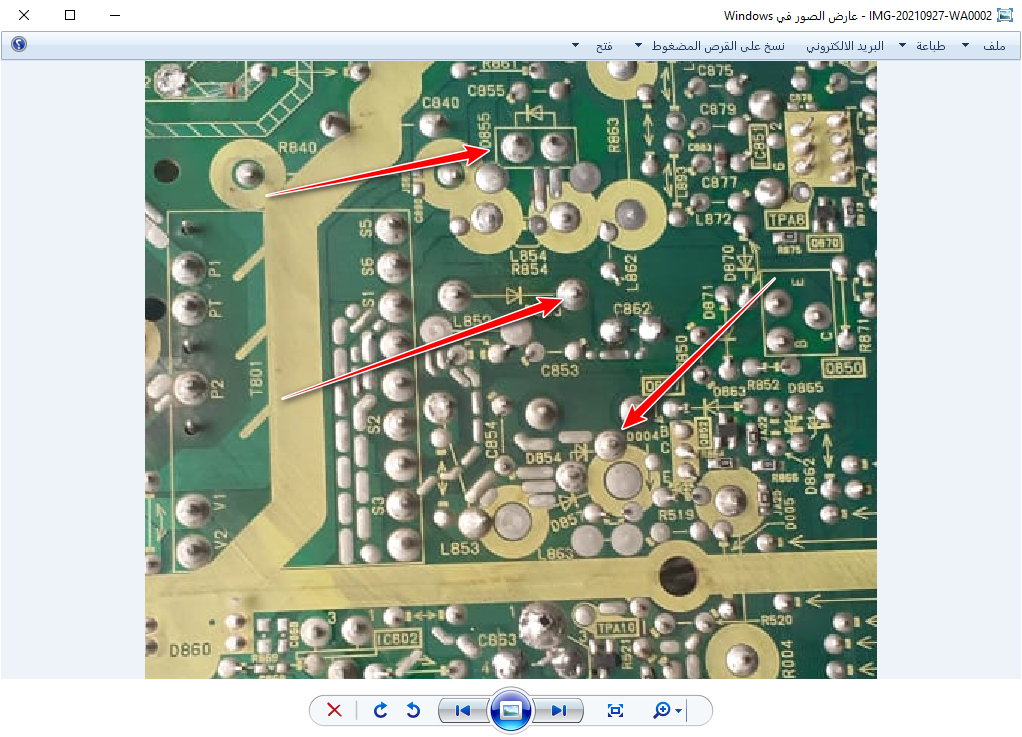

قيس الجهود على الديودات المشار اليها
واخبرنا بالقيم

[saad beckham]

الجهود كالتالى
D853. 10v
D854. 2v
D855. 7

[حافظ السويد]

يعني جميع الجهود منخفضة
تاكد من المقاومةR817 قيمتها 10 اوم
وفي حال كانت سليمة
ابدل الSTR وجرب

[saad beckham]

المشاركة الأصلية كتبت بواسطة حافظ السويد

يعني جميع الجهود منخفضة
تاكد من المقاومةR817 قيمتها 10 اوم
وفي حال كانت سليمة
ابدل الSTR وجرب

استاذنا الغالى المقاومة r817 قيمتها ف الشاسيه عندى 39اوم برتقالى ابيض اسود وتعطى معى قراءة صحيحة
