[ahmedmen]

السلام عليكم

تنفيذى العملى للمبرمجة الرائعة و التى لا يستغنى عنها فنيين الصيانة

POSTAL3 - AVR - USB

التى تدعم

25CXX - 93CXX - 24CXX

45DXX - 25EXX - EMMC - JTAG - I2C VGA + HD

المبرمجة تعمل على منفذ USB فقط

تعمل بسرعة كبيرة مع الإصدار الجديد من

CP210x Bridge

USB XPRESS - X2

المبرمجة لا يوجد بها أى أخطاء نهائياً

تم إستخدام جميع المكونات الأصلية للمبرمجة

تم تجربة المبرمجة قبل عرضها اليكم و أثبتت أداء و عمل رائع

وجميع المكونات و قياسات البور منتظمة تماماً

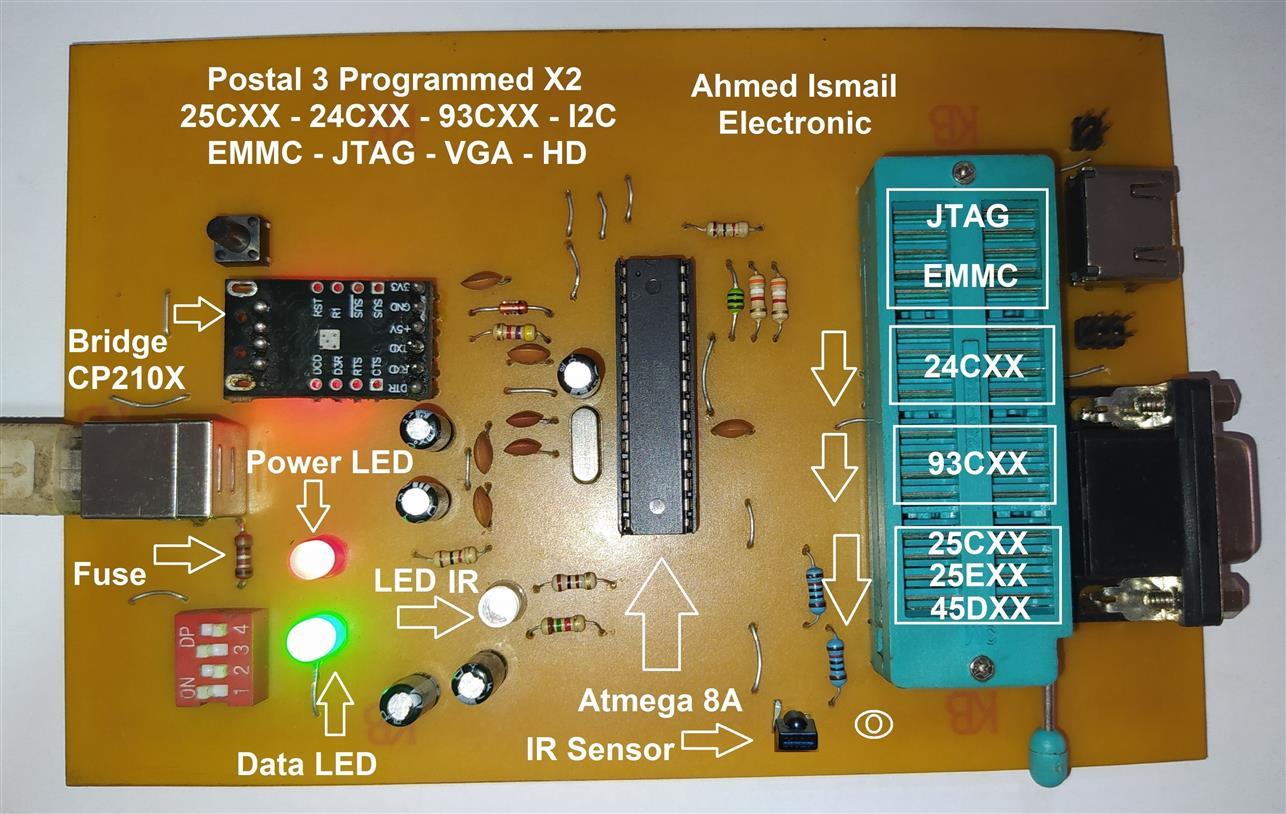

صور المبرمجة







الأدبتورات الخاصة بالمبرمجة



خطوات تثبيت تعريف المبرمجة

عند توصيل المبرمجة بمنفذ USB فى المرة الأولى فقط





إفتح مجلد التعريف









تم تعريفها على الويندوز



الشرح الخاص لواجهة برنامج POSTAL3



الإعدادات الأساسية لبرنامج POSTAL3





















إعداد تعريف USB لتشغيل المبرمجة



التأكد من نجاح التعريف و قراءة البرنامج للمبرمجة



فلاشات و إيبرومات تمت تجربتها عملياً













تجربة القراءة من فلاشة SPI 16 ميجا











تجربة الكتابة على فلاشة SPI 16 ميجا







المخطط الخاص لأطراف EMMC + JTAG

لشحن الشاشات و الرسيفرات من نقاط الشحن على البردة

بدون فك الفلاشة



تم إضافة Jumber لسوكت VGA + HD

لتعمل على كل أطراف SDA - SCL المختلفة للشاشات



و لتشغيل أطراف 4 - 11 - 5 و 12 - 15 - 5 و العكس بينهم لسوكت VGA لتتعامل مع جميع الشاشات



و لتشغيل أطراف 16 - 15 - 17 و 2 - 14 - 17 و العكس بينهم لسوكت HD لتتعامل مع جميع الشاشات





مرفق لكم

أحدث تعريف USB للمبرمجة

أحدث برنامج POSTAL3 للمبرمجة

أرحب بأى إستفسار و أرائكم بخصوص المبرمجة

شكراً لكم

[ibrahim01012]

طب فين المخطط

[ahmedmen]

لك ما طلبت



المبرمجة تعمل على سحب و شحن الفلاشات و الإيبرومات للشاشات دون فكها
من خلال سوكت VGA أو HD الخاص بالمبرمجة

ويوجد بها أيضاً Infrared IR إرسال و إستقبال أكواد الريموت كنترول
للتعديل على الريموت كنترول

[م- هيثم ابوحبيب]

الله ينور

[adhmmohammed]

مبرمجه ممتازه

[على امام الجزار]

ممتاذ موضوع مفيد الف الف شكر

[أينشتين]

ألف شكر أخي على العمل الرائع.
ياريت تكمله تضع ملف البروتوس من اجل طباعة المخطط و برنامج المايكرو HEX File المستخدم لنتمكن من تنفيذها وتجربتها واستخدامها

ولك التحية

[محمد الزينى]

اولا جزيل الشكر لك على ماقدمت

ازا اردت شرائها على الشكل المدرج فى الموضوع
فمن اين وكم السعر

ويكون لك وافر الشكر

[ahmedmen]

ارسلت اليك طلب صداقة بالمنتدى

[محمد الزينى]

لم يصل

[ahmedmen]

ارسل الى طلب صداقة للتواصل

[apcreno]

المشاركة الأصلية كتبت بواسطة ط£ظٹظ†ط´طھظٹظ†

ط£ظ„ظپ ط´ظƒط± ط£ط®ظٹ ط¹ظ„ظ‰ ط§ظ„ط¹ظ…ظ„ ط§ظ„ط±ط§ط¦ط¹.
ظٹط§ط±ظٹطھ طھظƒظ…ظ„ظ‡ طھط¶ط¹ ظ…ظ„ظپ ط§ظ„ط¨ط±ظˆطھظˆط³ ظ…ظ† ط§ط¬ظ„ ط·ط¨ط§ط¹ط© ط§ظ„ظ…ط®ط·ط· ظˆ ط¨ط±ظ†ط§ظ…ط¬ ط§ظ„ظ…ط§ظٹظƒط±ظˆ HEX File ط§ظ„ظ…ط³طھط®ط¯ظ… ظ„ظ†طھظ…ظƒظ† ظ…ظ† طھظ†ظپظٹط°ظ‡ط§ ظˆطھط¬ط±ط¨طھظ‡ط§ ظˆط§ط³طھط®ط¯ط§ظ…ظ‡ط§

ظˆظ„ظƒ ط§ظ„طھط*ظٹط©

ظ†ظپط³ ط§ظ„ظ…ظˆط¶ظˆط¹ ظ„ظˆ ط£ظ…ظƒظ† ظ…ظ„ظپ ط¨ط±ظˆطھظٹط³

[apcreno]

ممكن ملف بروتيس للدائرة

[الكنج دائما]

اود شراء المبرمجة الموضحة فى الموضوع

[ahmedmen]

تم ارسال طلب صداقة اليك للتواصل
