تم الحل عطل اضائة تلفزيون LG 14 بوصة

عطل اضائة تلفزيون LG 14 بوصة
الاول كل الجهود سليمة
2 الجهاز منور فتيلة
3 عند رفع الاسكرين تفتع الاضائة مع وجود خطوط وشاشة زرقاء بدون اى بينات ولا اى تحكم
بيانات الجهاز

موديل CT-14F35M
شاسية
MC-049B
(6870VM0530E(1
معالج VCT49XYF PZ C7 MICRONAS
بور افقى TT2170
صوت La42071
فرتكال Tda4863
Str w6754r
----------------------------
مشاهدة جميع مواضيع egyptian82
  #2
قديم 2020/01/07, 08:03 PM
egyptian82 egyptian82 غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2017 Sep
المشاركات : 107
الدولة : مصر
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

منتظر الرد
----------------------------
مشاهدة جميع مواضيع egyptian82
  #3
قديم 2020/01/07, 09:12 PM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

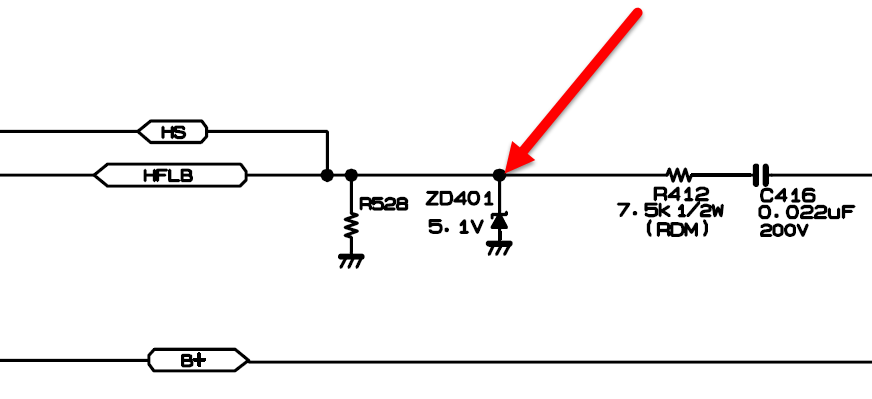

ابدل الزنرZD401 بجوار اللاين وقيمته5.1فولت
وجرب
التوقيع


  #4
قديم 2020/01/08, 08:15 AM
egyptian82 egyptian82 غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2017 Sep
المشاركات : 107
الدولة : مصر
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

استاذ / حافظ
شكرا لردك الكريم

عند قياس اثناء تشغيل الجهاز الزنر لا يعطى اى جهد

وعند قياسة مثل الدايود يعطى قرائة صحيحة فى اتجاه واحد

هل الجهد قادم من الطرف HFLB ام ذاهب اليه من مكون اخر
[IMG][/IMG]
----------------------------
مشاهدة جميع مواضيع egyptian82
  #5
قديم 2020/01/08, 09:13 AM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

انا نوهت على ابدال الزنر وليس قياسه
التوقيع


  #6
قديم 2020/01/08, 10:45 AM
egyptian82 egyptian82 غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2017 Sep
المشاركات : 107
الدولة : مصر
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

اسف استاذ حافظ انا كنت اقصد اعرف هذا الزنر يوجد علية فولت ام لا لحين تغييرة
----------------------------
مشاهدة جميع مواضيع egyptian82
  #7
قديم 2020/01/08, 11:06 AM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

بالظبط لأعرف لاكن ممكن يكون بين 1 فولت حتى 2 فولت
التوقيع


  #8
قديم 2020/01/08, 11:33 AM
egyptian82 egyptian82 غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2017 Sep
المشاركات : 107
الدولة : مصر
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

تم تغيير الزنر وكمان تم تغيير الابروم ولا يشحن الابروم اوتوماتيك

نفس العطل مازال مستمر
----------------------------
مشاهدة جميع مواضيع egyptian82
  #9
قديم 2020/01/08, 11:40 AM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

تاكد من المقاومةr412 والبفةc416
وتاكد من اتصال طرف البفة مع طرف المقاومةfr405
التوقيع


  #10
قديم 2020/01/08, 12:08 PM
egyptian82 egyptian82 غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2017 Sep
المشاركات : 107
الدولة : مصر
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

R412 = 7.33K
البفةc416 قايسة 22 نانو

المقاومة R405 متصلة بكاثود 14 فولت سالب و رجل البفة C416
----------------------------
مشاهدة جميع مواضيع egyptian82
  #11
قديم 2020/01/08, 05:50 PM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

قيس الجهد على الطرف5 في ايسي كارتة السوكة
واخبرنا بالقيمة
التوقيع


  #12
قديم 2020/01/08, 05:56 PM
egyptian82 egyptian82 غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2017 Sep
المشاركات : 107
الدولة : مصر
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

2 فولت ونصف على طرف IK
----------------------------
مشاهدة جميع مواضيع egyptian82
  #13
قديم 2020/01/08, 06:10 PM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

يجب ان يكون حوالي6 فولت
ابدل ايسي السوكة
وجرب
التوقيع


  #14
قديم 2020/01/08, 06:25 PM
egyptian82 egyptian82 غير متواجد حالياً
مصراوى نشيط
تاريخ التسجيل : 2017 Sep
المشاركات : 107
الدولة : مصر
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

تم تغيير الايسى ونفس الفولت تم قياس كل القطع على هذا الخط بدايتاً من السوكة حتى البرسوسر كل القطع سليمة
----------------------------
مشاهدة جميع مواضيع egyptian82
  #15
قديم 2020/01/08, 09:12 PM
الصورة الرمزية حافظ السويد
حافظ السويد حافظ السويد غير متواجد حالياً
إدارة مصراوي سات
تاريخ التسجيل : 2011 Sep
المشاركات : 63,477
الدولة : سوريا
افتراضي رد: عطل اضائة تلفزيون LG 14 بوصة

تاكد من الزنرZD901 انزع طرف منه
وجرب
التوقيع
