[سمير سالم]

lg 21SA1RG-TA

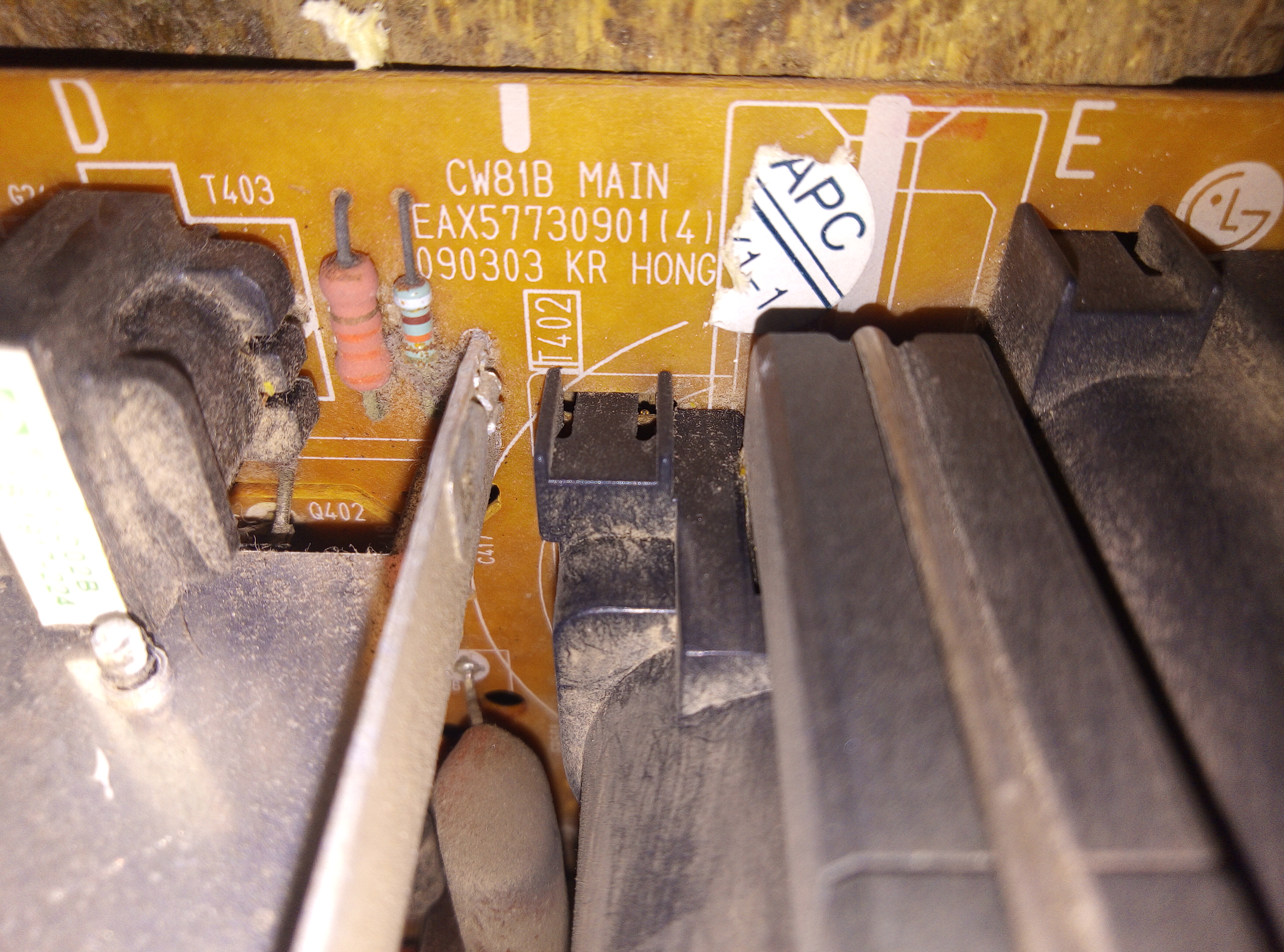

رقم البورده CW81B MAIN
مظهر العطل

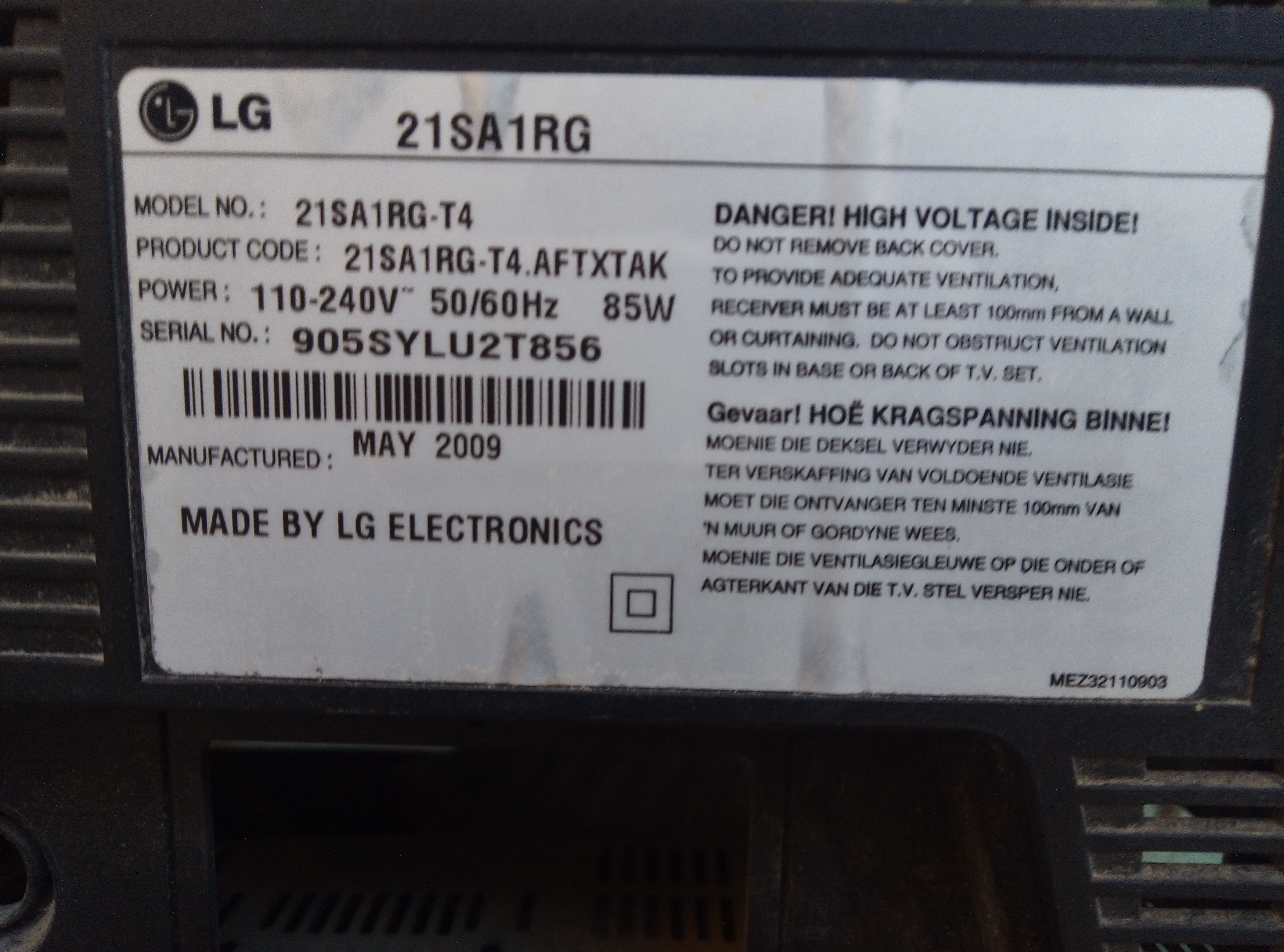

الموديل

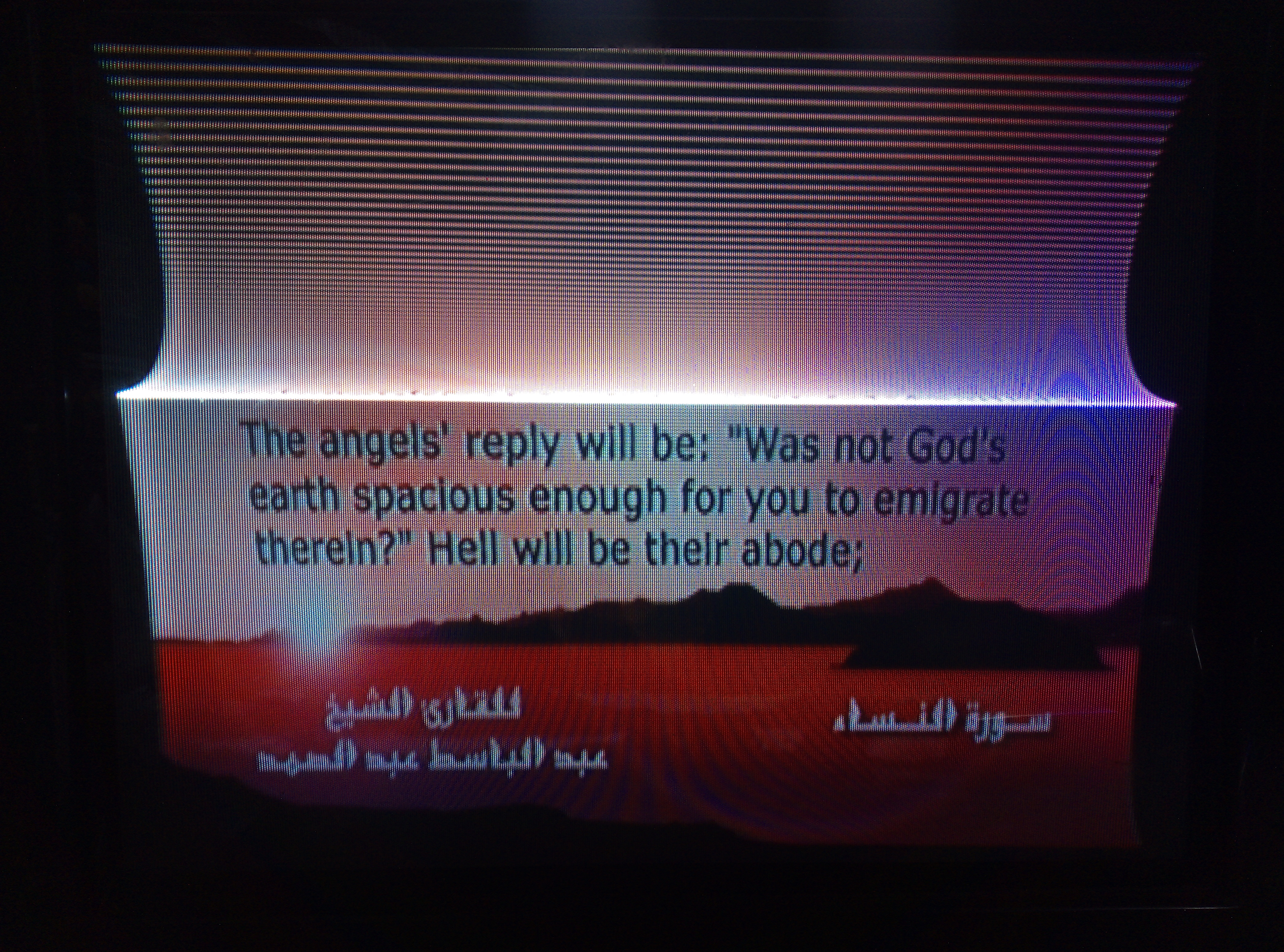

مظهر العطل

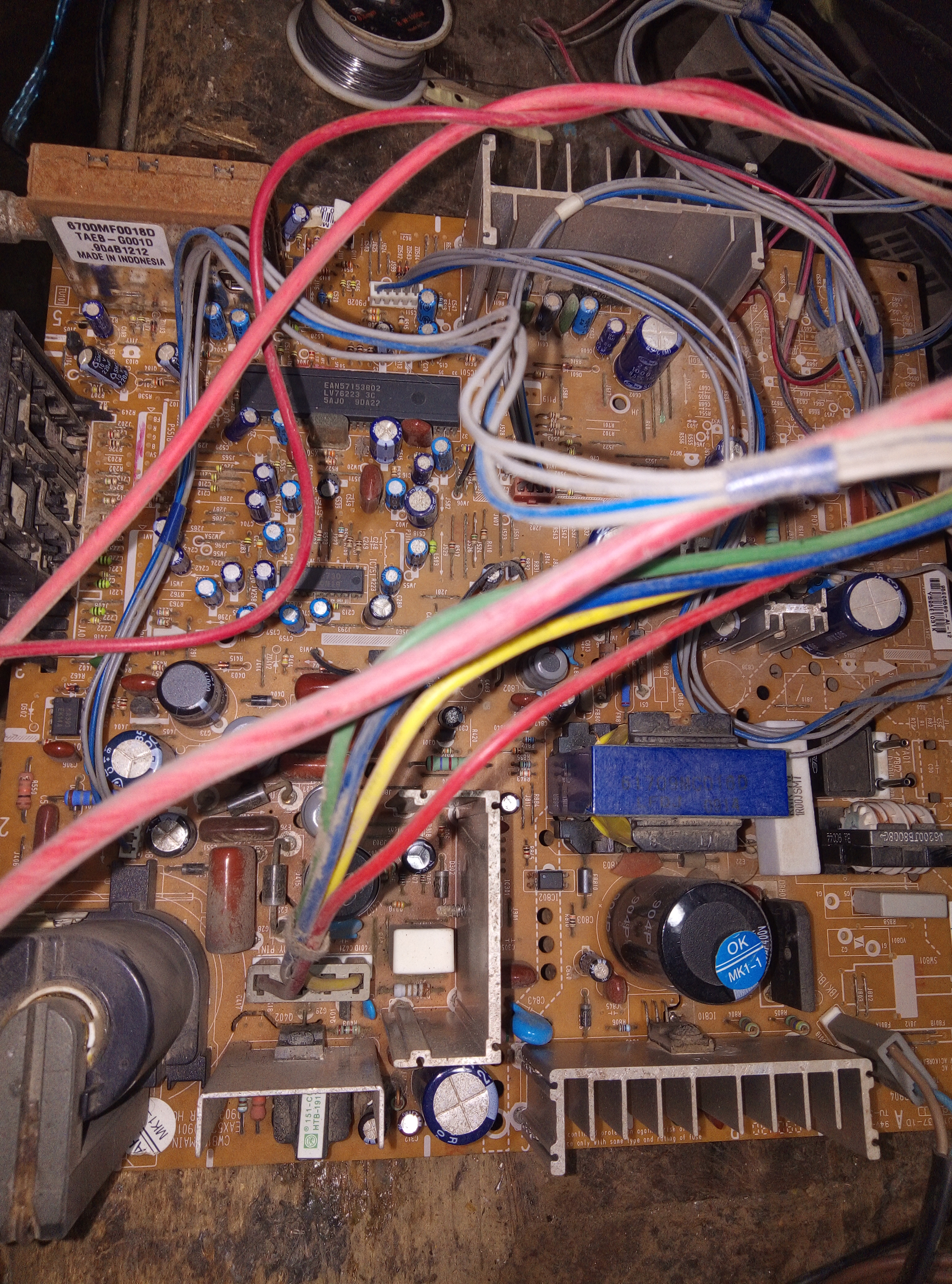

شكل الشاسيه من اعلى

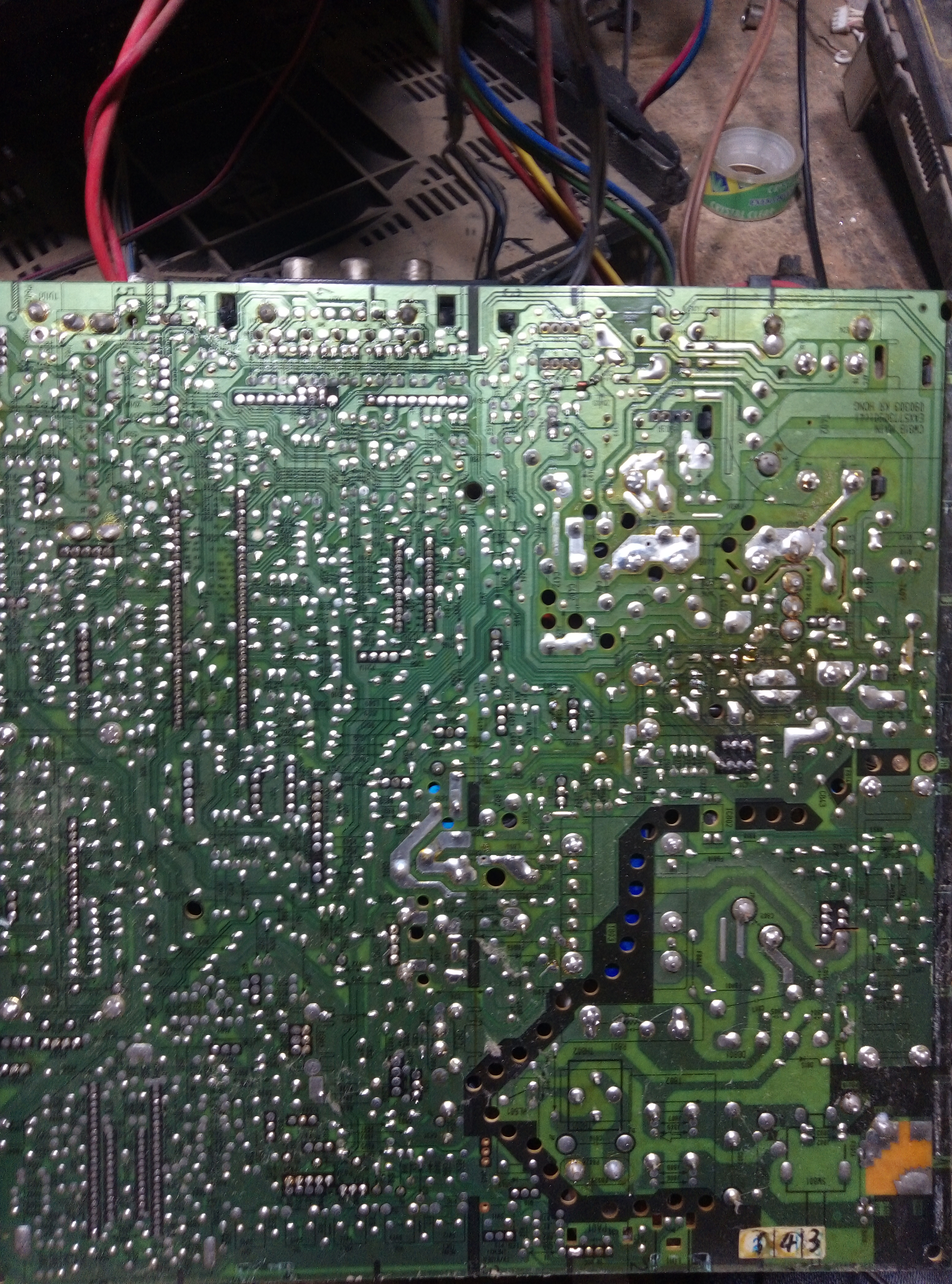

شكل الشاسيه من اسفل

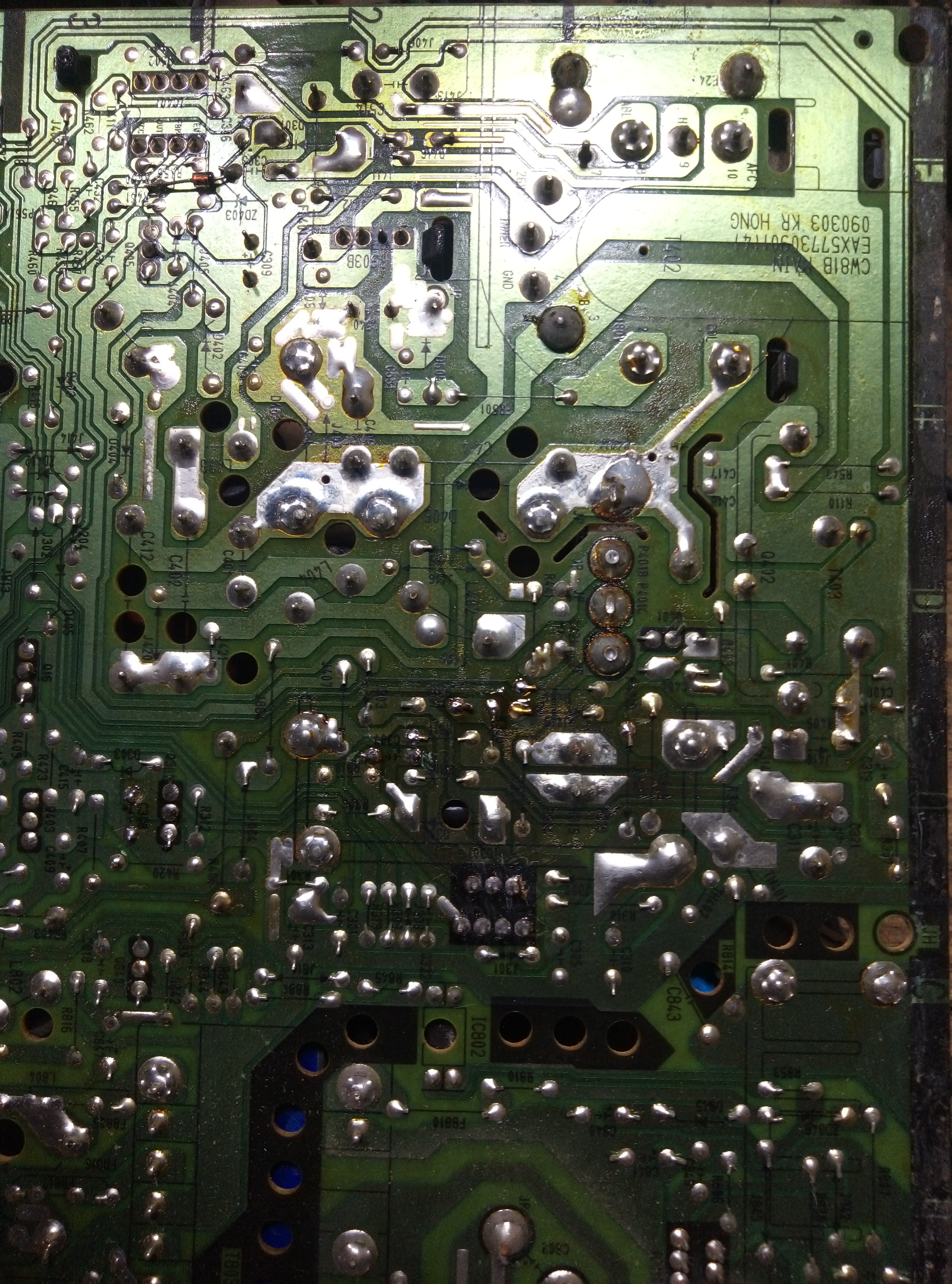

منطقة العطل


تم تغيير LA78141 بـ LA78040
وتغيير C307 و C308
ومازال العطل كما هو
ارجو التدخل

[حافظ السويد]

اين صورة مظهر العطل

[سمير سالم]

الصورة بها ويدز بالاجناب وشبه فرت فى نصف الصورة كما فى الصور
بالروابط


https://i.top4top.io/p_2395hwl534.jpg

[حافظ السويد]

لم تظهر في الروابط

[سمير سالم]

غريبه

مع انها مع الروابط عندى فى الموضوع

الصورة رقم 3 مكتوب فوقها مظهر العطل

هنا رابط مظهر العطل

[سمير سالم]

ارجو التدخل

[حافظ السويد]

تاكد من الجهد25 فولت على الطرفين2و6 في ايسي الفريتكال

[سمير سالم]

موجود 25 V على الطرف 2

19V على الطرف 6

متابع

[حافظ السويد]

ابدل الديودD302وجرب

[سمير سالم]

تم تغييره

ولم يأتى بجديد ،كما هو

[حافظ السويد]

هل ارتفع الجهد على الطرف6
حتى25 فولت

[سمير سالم]

لا لم يرتفع عن 19V

[حافظ السويد]

يجب ان يرتفع حتى25 فولت
ركب ديود اخر
من شاسيه خردة من نفس المكان
او من على خرج الشوبر

وجرب

[سمير سالم]

غيرته من خارجى شوبر ولم يتغير الفولت عن 19V
قياس اليوك عامل رأسى 4.9 اوم

والافقى 11.7 اوم

هل القياس ده يبقى مضبوط مع اليوك المضغوط ده
ولا قياس كبير

[حافظ السويد]

اليوك ليس له علاقة
ابدل ايسي الفريتكال
وجرب
