[محمدجادالله]

جائنى تليفزيون بلوتو 26بوصه فاصل وعند الفحص وجد مقاومات وبفات وزنر بجوار الاين وعلى خط أيسى الاين متفحمه برجاء المساعده للتعرف على قيمة الاجزاء المتفحمه
معلومات الجهاز
أيسى العمليات TDA11135PS/V3/3
أيسى الباور W6556A
أيسى الصوت TDA7266A
أيسى الفرتيكال 78041
أيسى الاينD1555
رقم الشاسيه PH08K_CE(VER:0.2) 28_A00135_0111
رقم الزنر التالف على الشاسيه VD483
رقم المقاومه المتفحه على الشاسيه R468
المقاومه الاخرهR467 ويوجد بفه زرقاء مرتبطه مع هذه المقاومه ومع طرف السالب للموحدVD435 متفحمه أيضآ
البفه الخضراء المتفحمه C460

[حافظ السويد]

البفةC450 وليسC460 قيمتها680P2KV
المقاومةR460قيمتها 1 كيلو
المقاومةR467 قيمتها10 كيلو
الزنرVD483 قيمته9.2 فولت

[محمدجادالله]

يوجد بفه زرقاء مرتبطه مع هذه المقاومه ومع طرف السالب للموحدVD435 متفحمه أيضآ

[حافظ السويد]

ارفع صورة لمكان البفة والديود وماحولهما تكون واضحة من جهة اللحامات

[محمدجادالله]

المقاومه R468 وليس 460 لا أن حضرتك ذكرت رقمها R460

[حافظ السويد]

تمام

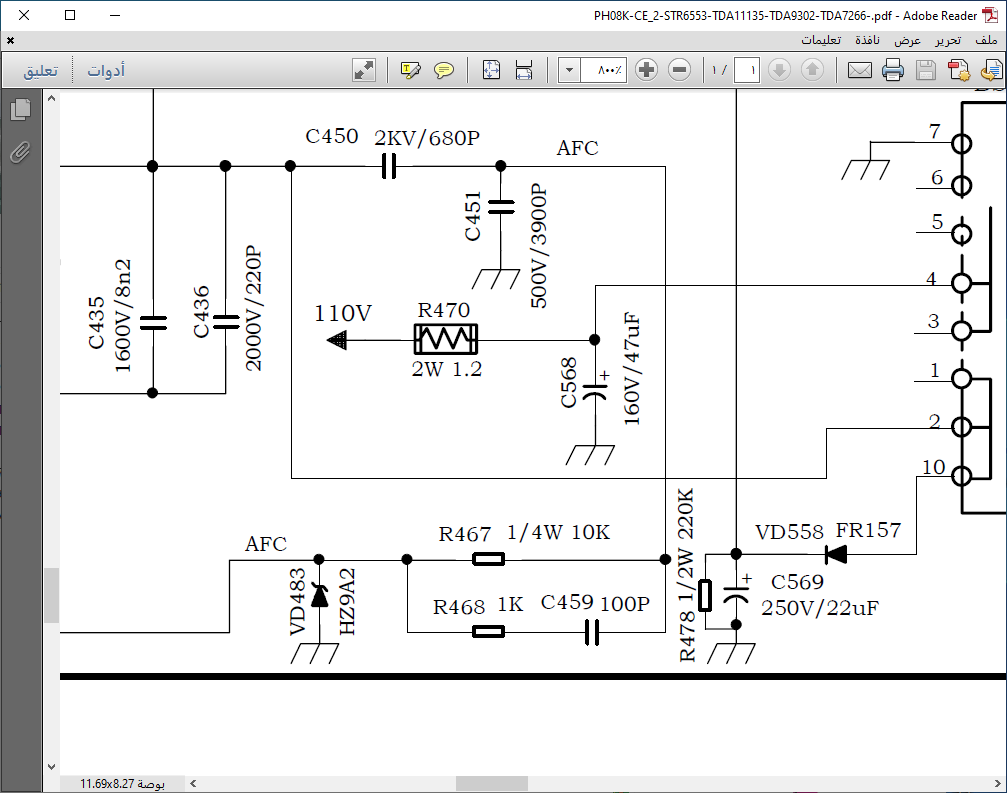

وقيمتها موجودة في الصورة التي ارفقتها سابقا
اين الصورة التي طلبتها منك

[محمدجادالله]

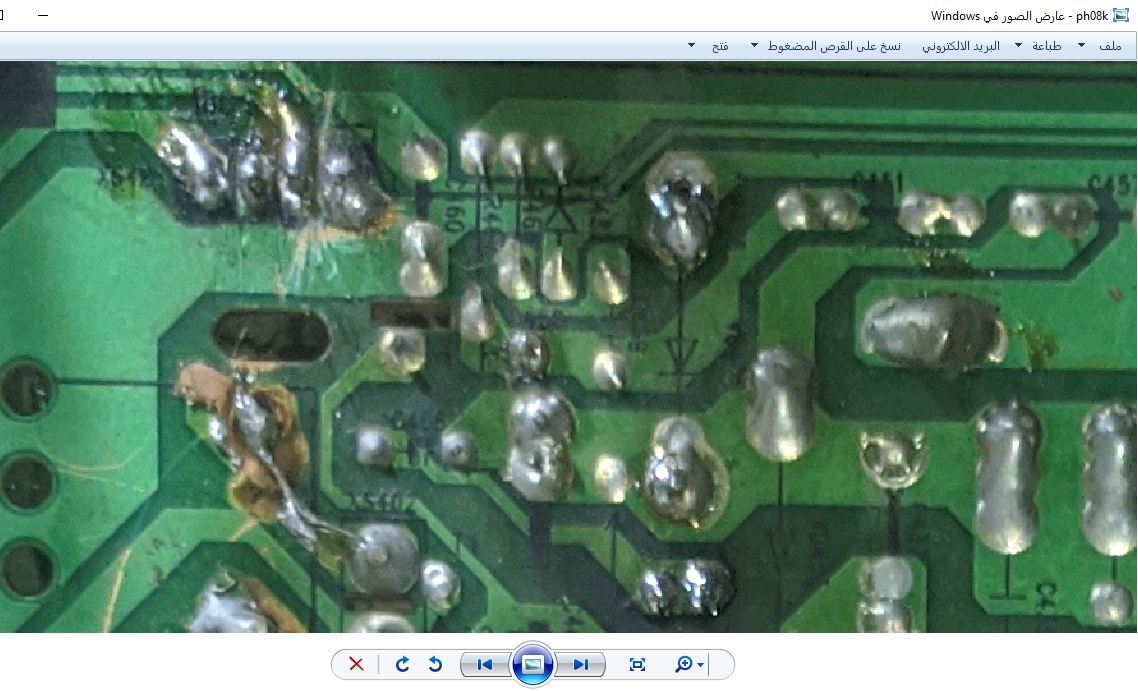

مرفق صوره لمكان البفة والديود وماحولهما ملحوظه البفه R468 بتحترق اذا وضع البفه زرقاء مكان البفه المحترقه وقيمتها 682M/2KV واذا لم يتم وضع هذه البفه الصوه تكون غير وضحه وبها تشويش وبالنسبه للبفه الخضراء انا وضعت البفه ومش عارف هل القيمه ديت مظبوطه أم لا وبالنسه للمقاومه R468والمقاومه R467 الطرف الاخر ممكن توضحلى كل مقاومه مرتبطه مع اى من المكونات الاخره

[حافظ السويد]

ماهو رقم البفة على الشاسيه التي ذكرتها البفة الزرقاء
هل ابدلت الزنرVD483

[محمدجادالله]

نعم أبدلت الزنر VD483 لاكن لم اجد زنر 9.2 فولت لاكن ركبت زنر 8.2 فولت بالنسبه للبفه الزرقاء مكانها متفحم والرقم غير ظاهر مرفق صوره مؤشر عليها بالون الاخضر مكان البفه المقصوده

[حافظ السويد]

البفة قيمتها680P2KV ورقمها على الشاسيهC450 والذي نوهت عنها في اول مشاركة لي

[محمدجادالله]

بالنسبه للبفه الخضراء قيمتها مظبوطه اللى ركبتها حاليا يعنى تنفع وبالنسبه للبفه الزرقاء لوركبت هذا الرقم عادى 682M/2KV وبالنسبه للزنر ينفع 8.2 فولت مكان 9.2 فولت

[حافظ السويد]

البفةC459 قيمتها100P,ومكتوب على المكثف101
البفةC450 ركب102P2KV
بالنسبة للزنر بعد تجريب الجهاز بيظهر اذا ينفع اما لا
لاكن على الاغلب ينفع

[محمدجادالله]

الفولت على خرج الشوبر 128 فولت هل هذا طبيعى

[حافظ السويد]

طبيعي

[محمدجادالله]

ألف مليون شكر لحضرتك الجهاز أشتغل تمام
