طلب مساعده في عطل استاند باي لتليفزيون LG (16بوصه) موديل CT - 16S40KEX

bodo1 · #1 2022/09/18, 12:56 AM

بيانات الشاسيه
PROCESSOR : TDA9361PS
VERTICAL : LA7840
STR : F6654
LINE : 6174Z - 6040C - 031221

في البدايه التليفزيون جالي كان في مشكله في مقاومه فيوزيه علي خط -14 فولت لايسي الفيرتكال غيرتها اشتغل تمام. لكن كان في مشكله في الالوان ف غيرت المكثف 10 ميكرو 250 فولت و المره دي نسيت اركب الارضي بتاع سوكت الشاشه المهم جيت اشغل الجهاز رجع لمبه حمراء و لما بضغط من خلال الريموت او ازرار التليفزيون اللمبه إضاءتها بتكون خفيفه والتليفزيون مش بيشتغل . الرجاء المساعده من اهل الخبره

حافظ السويد · #2 2022/09/18, 09:30 AM

لماذا انت نازع ارضي كارتة السوكة
ابدل الابروم وجرب

bodo1 · #3 2022/09/18, 11:14 AM

غيرت الايبروم ونفس المشكله

bodo1 · #4 2022/09/18, 11:16 AM

ترانزستور النبضه مفيش اي جهد عليه غير 0.5 فولت

حافظ السويد · #5 2022/09/18, 11:21 AM

تاكد من وجود جهد على اطرق دريفر النبضة
في حال وجوده على واحد من الاطراف يكون الملف عاطل
ابدله

bodo1 · #6 2022/09/18, 11:29 AM

لا يوجد اي جهد علي درايفر النبضه

حافظ السويد · #7 2022/09/18, 11:40 AM

قيس الجهد على المكثفC818 على خرج الشوبر
واخبرنا بالقيمة

bodo1 · #8 2022/09/18, 11:43 AM

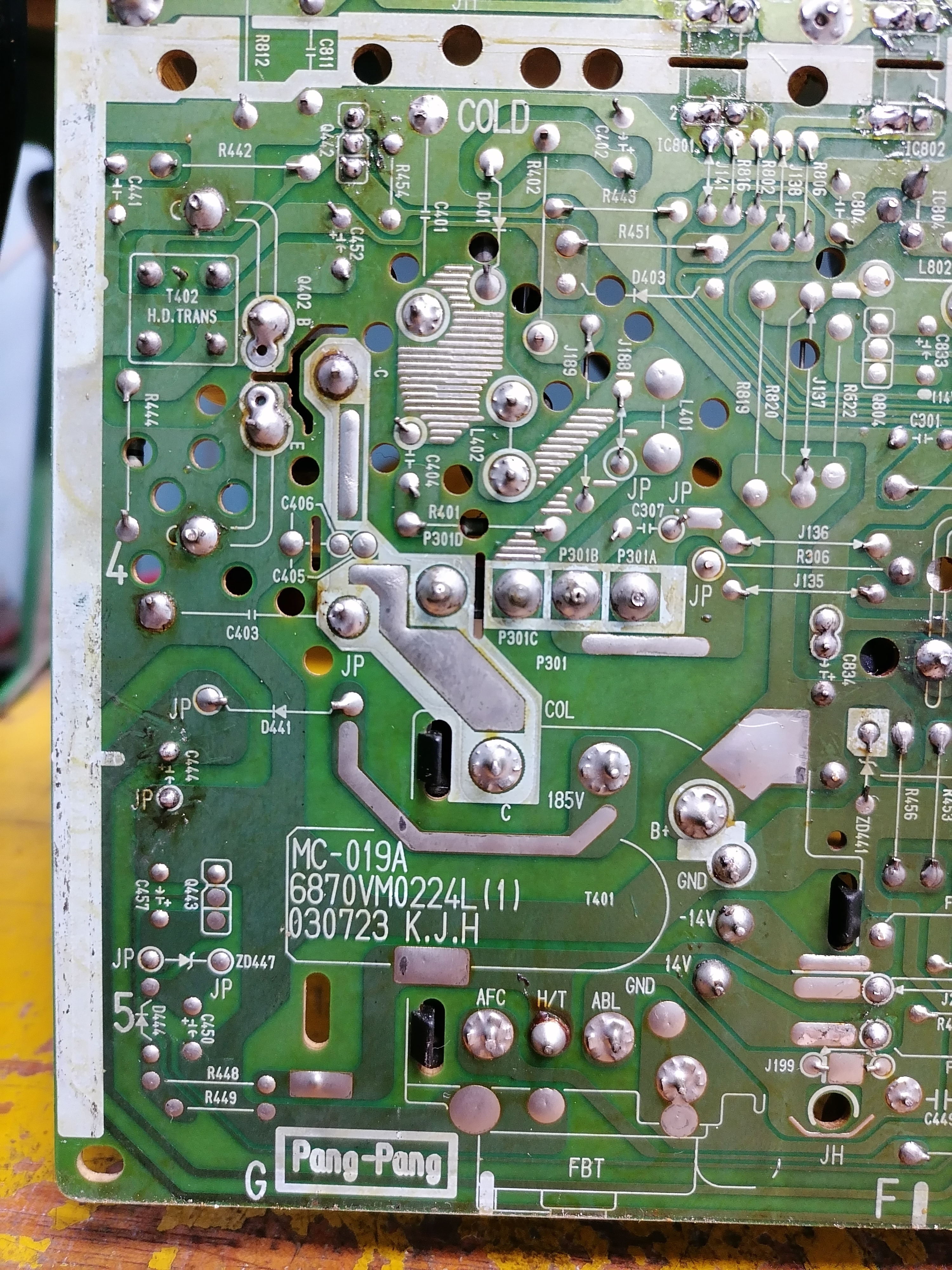

[IMG]

[/IMG]

حافظ السويد · #9 2022/09/18, 11:45 AM

راجع مشاركتي السابقة

bodo1 · #10 2022/09/18, 11:46 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

قيس الجهد على المكثفC818 على خرج الشوبر
واخبرنا بالقيمة

الجهد 11.40 فولت

حافظ السويد · #11 2022/09/18, 11:51 AM

هذا الجهد يجب ان يصل الى المقاومةR451
ويخرج منها الى دريفر النبضة

bodo1 · #12 2022/09/18, 11:55 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

هذا الجهد يجب ان يصل الى المقاومةR451
ويخرج منها الى دريفر النبضة

الجهد الواصل منها الي درايفر النبضه 0.3 فولت وقيمتها 120 اوم

حافظ السويد · #13 2022/09/18, 12:15 PM

انزع ترانسستور النبضة
وقيس الجهد هل يصل الى دريفر النبضة
اذا وصل
ركب ترانسستور اخر
وجرب

bodo1 · #14 2022/09/18, 12:18 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حافظ السويد

انزع ترانسستور النبضة
وقيس الجهد هل يصل الى دريفر النبضة
اذا وصل
ركب ترانسستور اخر
وجرب

فعلا نزعت التراتزستور والجهد وصل لكن الترانزستور رقمه c2331
ينفع اركب c2383

حافظ السويد · #15 2022/09/18, 12:29 PM

ركبه وجرب
