#1
2022/09/08, 01:56 AM
|
||||
|
||||
عطل تلفاز بانسونيك
عطل تلفاز بانسونيك موديل TC-21Z88RBQ بيانات الجهاز هي : المين بورد TNP-4G269
بور.... str 6754 بور اللاين ...... c5902 فيرتكال .... an 5522 صوت .... an7523 ايسي العمليات...TDA9590H/N3/3/1557 التلفاز لمبة البيان مضاءه والجهاز لا يعمل عملت فحص حصلت الفولت على مكثف التنعيم 160 فولت وعلى كوليكتور ترانس الاين 12 فولت فقط انا قلت هجرب بور اسليتور علشان احصر العطل لو كان باال str شلت ايسي البور من مكانه ربطت الكابل الأسود بسالب مكثف الالكو الكبير والموجب على رقم 1 لDrain ال str w675a شغلت التلفاز علشان اضبط البوط على 140 فولت لمبة البيان نورت وملحقتش حتى اضبط البوط على 140 فولت حصلت الليد الأحمر بينور ويطفي باستمرار وشميت ريحه دخان وفصلت وتابعت العطل وجدت ترانسيستور pnp A1668 انضرب انا هنا وقفت الشغل علشان اعرف من حضرتكم يا مهندسين السبب هل من توصيل البور اسليتور خطأ بالتوصيل ولا اعمل ايه
----------------------------
مشاهدة جميع مواضيع khalid2009x
|
|
#2
2022/09/08, 08:50 AM
|
||||
|
||||
رد: عطل تلفاز بانسونيك
----------------------------
مشاهدة جميع مواضيع حافظ السويد التعديل الأخير تم بواسطة حافظ السويد ; 2022/09/08 الساعة 09:31 AM
|
|
#3
2022/09/09, 05:04 AM
|
||||
|
||||
|
رد: عطل تلفاز بانسونيك

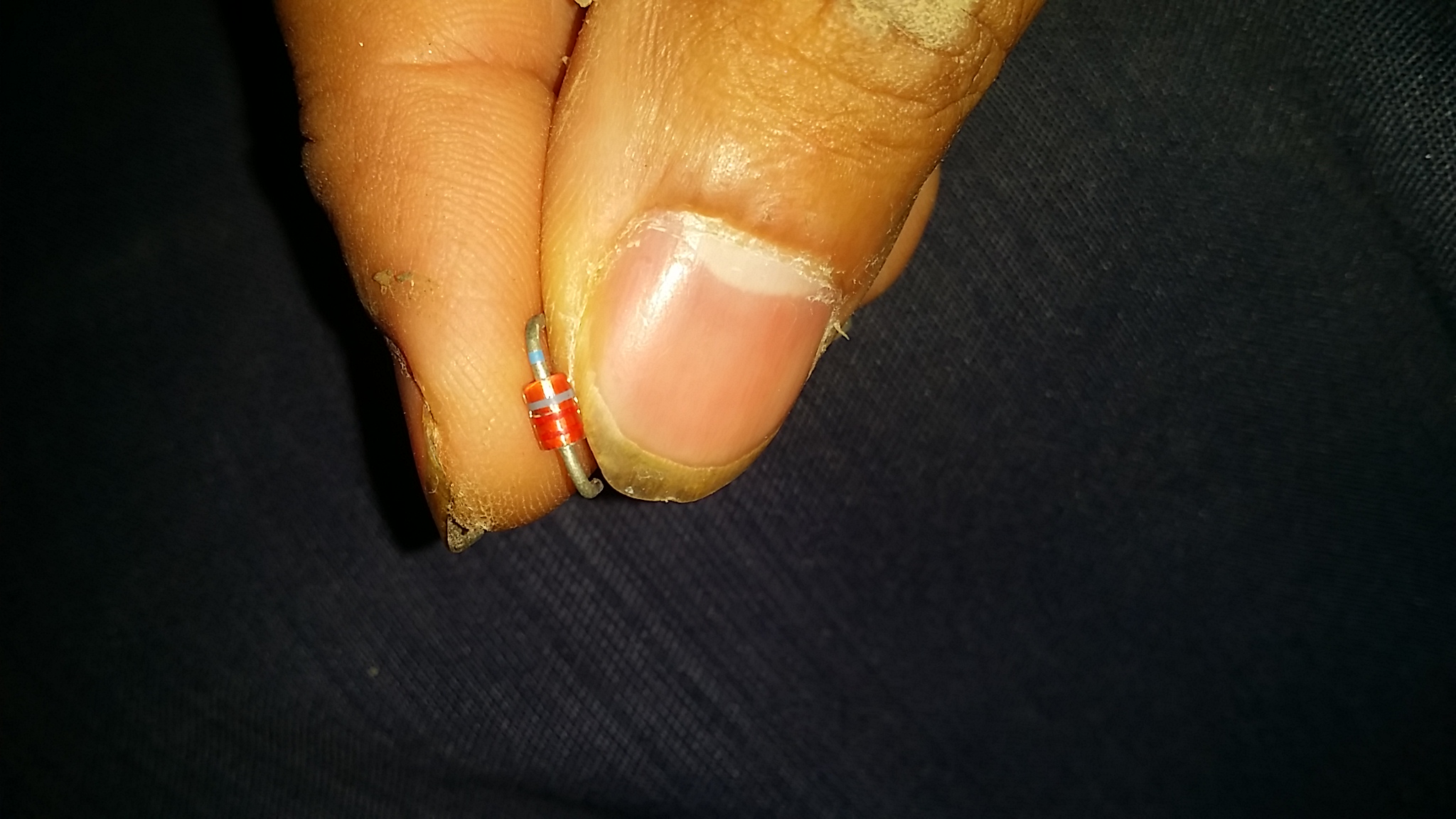

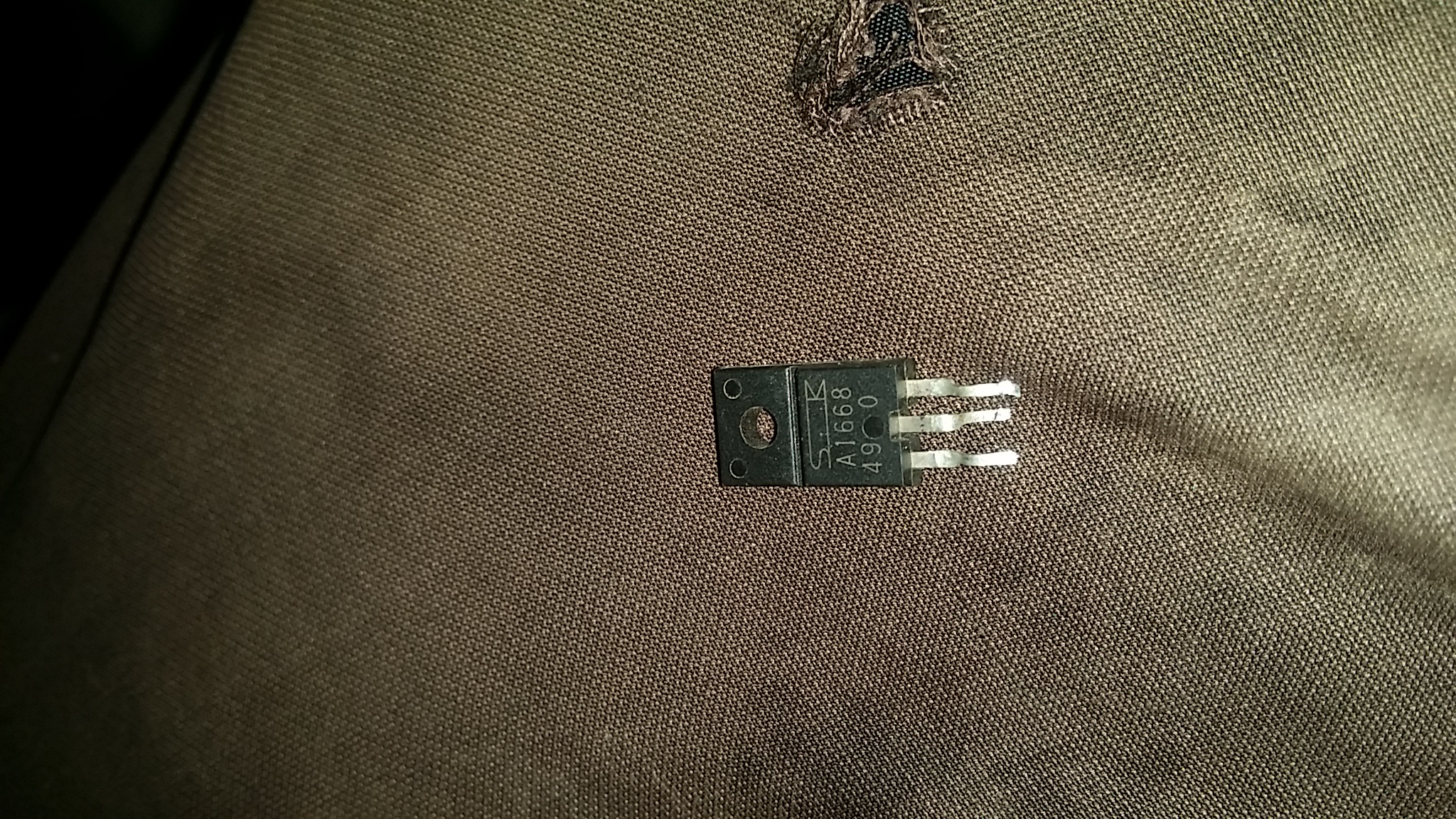

انا أعدت تركيب str والجهد على المكثف c867 موجود 12 فولت فقط والترانسيستور A1668 رقمه على الشاسيه Q850 ينفع بديل له اركب B772 والدايود دا شكله مختلف فيه شورت محصلتش زيه ينفع اركب أي دايود بنفس الحجم ورقمه على الشاسيه D820
----------------------------
مشاهدة جميع مواضيع khalid2009x
|
|
#4
2022/09/09, 11:46 AM
|
||||
|
||||
رد: عطل تلفاز بانسونيك
----------------------------
مشاهدة جميع مواضيع حافظ السويد
|
|
#5
2022/09/10, 04:57 AM
|
||||
|
||||
|
رد: عطل تلفاز بانسونيك
----------------------------
مشاهدة جميع مواضيع khalid2009x
|
|
#6
2022/09/10, 10:16 AM
|
||||
|
||||
رد: عطل تلفاز بانسونيك
----------------------------
مشاهدة جميع مواضيع حافظ السويد
|
|
#7
2022/09/12, 07:38 AM
|
||||
|
||||
|
رد: عطل تلفاز بانسونيك
----------------------------
مشاهدة جميع مواضيع khalid2009x
|
|
#8
2022/10/10, 08:19 PM
|
||||
|
||||
|
رد: عطل تلفاز بانسونيك
----------------------------
مشاهدة جميع مواضيع khalid2009x
|
|
#9
2022/10/10, 08:38 PM
|
||||
|
||||
رد: عطل تلفاز بانسونيك
----------------------------
مشاهدة جميع مواضيع حافظ السويد
|
 |
|
