السلام عليكم ورحمه الله وبركاته
أعضاء مصراوي سات الكرام
تحيه طيبه وبعد

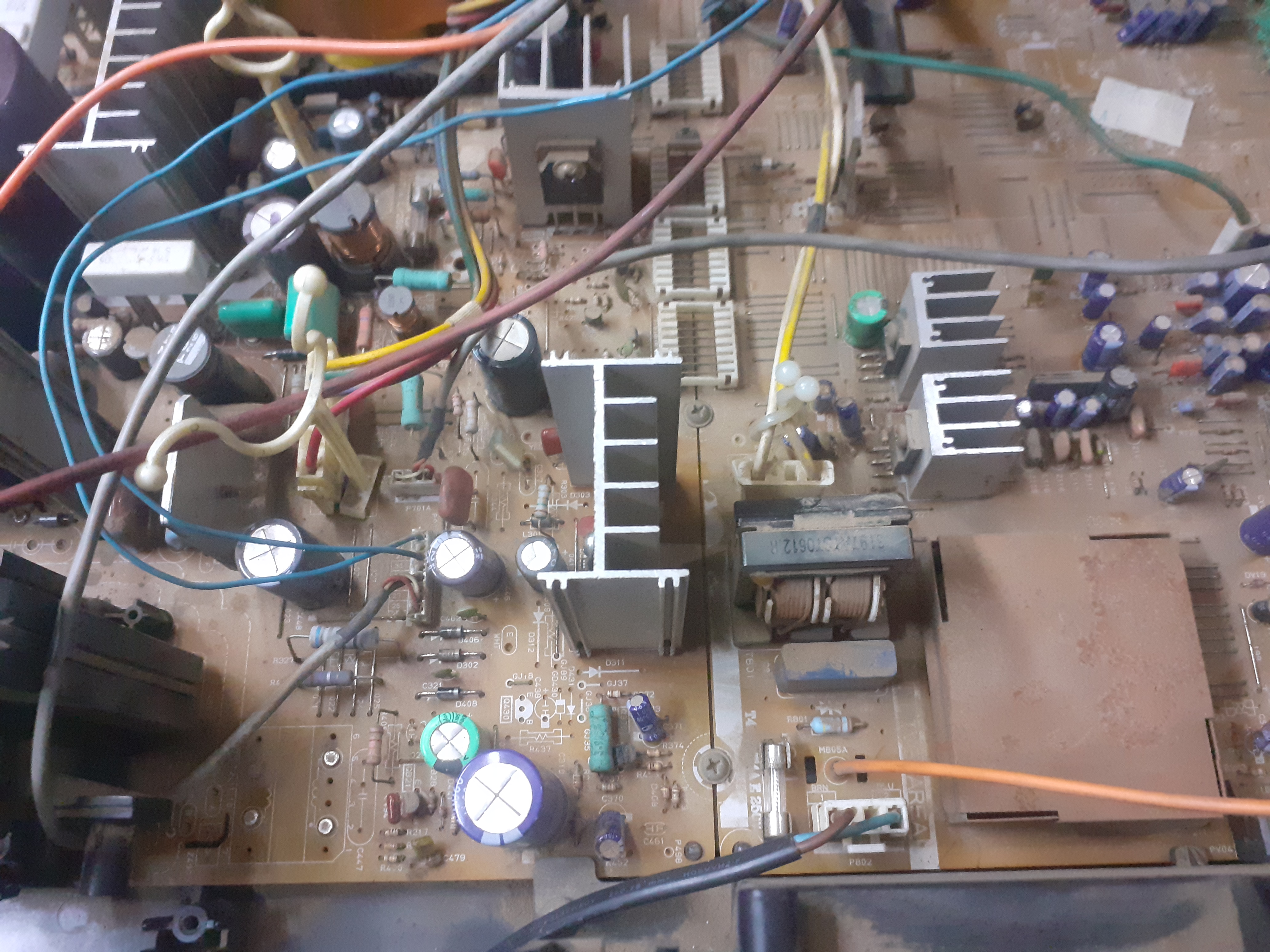

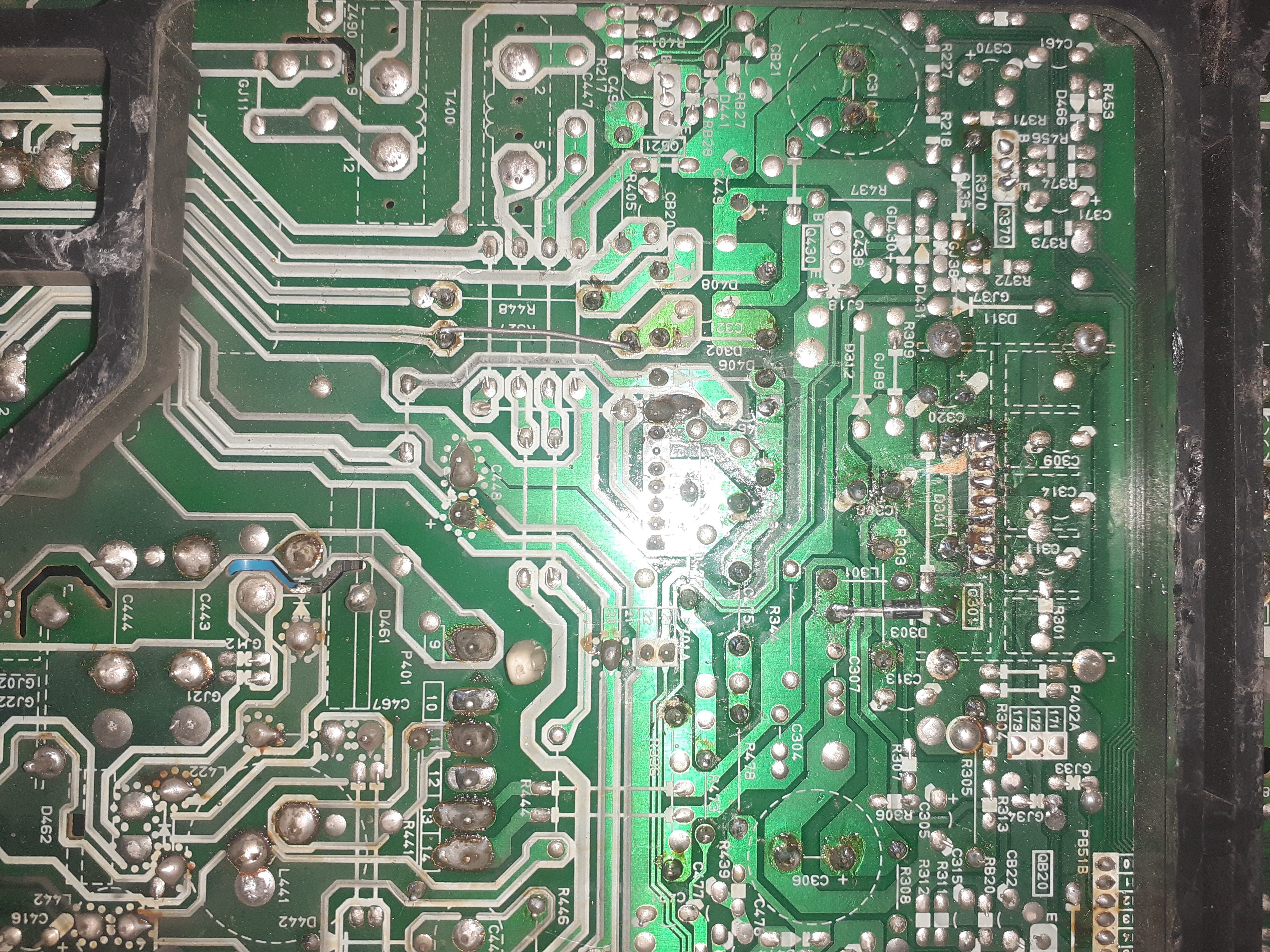

تلفزيون توشيبا 29 بوصه موديل 29F9XEL به عطل فرتكال , المقاومه المغذيه للفرتكال تالفه بتغييرها وتغيير آيسي الفرتكال يعمل للحظه واحده ويرجع إستاند باي وبخلعه يعمل بخط فرتكال غيرت أكثر من واحد جديد بدون فائده فحصت جميع الموحدات حوال الفرتكال سليمه خلعت فيشه اليوك والعطل كما هوا الفولت علي الطرفين 2 و 4 في حدود 30 فولت , أرجوا المساعده والمتابعه للأهميه ومرفق صور للشاسيه وأرقام الأيسات

آيسي العمليات
TB1251CNG

آيسي البور
F9209L

آيسي الفرتكال
TA8403K

آيسي الصوت
TA821GHQ

ترنزستوار اللآين
D2539

https://g.top4top.io/p_25776cw911.jpg

https://i.top4top.io/p_2577kzuys1.jpg

https://k.top4top.io/p_2577ehpc11.jpg

أرجوا المتابعه وجزاكم الله كل خير

[حافظ السويد]

انزع الترانسستورQ370وجرب

[masmas8]

أزيك يا هندسه , إيه أخبارك يا غالي , بعد نزع الترنزستوار Q370 الجهاز يعمل وينطفي مع إرتفاع السريا علي الأخر والمقاومه الموصله للسريا بدأت في الأحتراق عند التوصيل علي التيار المباشر , أرجوا المتابعه وجزاك الله كل خير

[حافظ السويد]

اي مقاومة موصولة على السيريا
لم اعرف ماذا اقصد

[masmas8]

يا هندسه أنا في أول الصيانه بعمل علي السريا , لما رفعت الترنزستوار والجهاز فضل يعمل ويفصل والسريا تعلي أعتقدت أن حمل الجهاز عالي ولازم يعمل علي التيار المباشر بتوصيل التلفزيون علي التيار المباشر المقاومه رقم Q370 بقيمه 3.3 أوم بدأت في الأحتراق ولكن شيلت الفيشه بسرعه

[حافظ السويد]

هذا الجهاز ليس له مخطط
المقاومة ماذا تغذي

[masmas8]

المقاومه بتغذي آيسي الفرتكال يا هندسه واخده من مكثف C310 بقيمه 50/2200 فولت مرورا بالترنزستوار Q370 وبعدها متصله بمكثف 50/100 فولت و متصله بالموحد أمام آيسي الفرتكال وبالطرفين 2 و 4 بالفرتكال

[حافظ السويد]

هي بتغذي الطرفين3و6 وليس 2و4
سبب حرقها يوجد شورت في الايسي او في احدى المكونات على خطها

[masmas8]

صح كلامك يا هندسه 3 و 6 , أسف جدا الشاسيه كبير جدا وتقيل في الفحص وأنا متأكد أن في شورت ولكن فحصت جميع المكونات وخصوصا الموحدات , هدور تاني يا هندسه ولو فيه أي ملاحظه عندك ياريت تعرفني وجزاك الله كل خير

[حافظ السويد]

فرغ اللحام عن الطرف6وجرب
ان بقيت المقاومة تحترق
فرغ اللحام عن الطرف3 وجرب
واخبرنا

[masmas8]

عدلت آيسي الفرتكال برقم LA78041 والشورت إختفي ولكن خط فرتكال وعند لمس أطراف الفرتكال لا يوجد أي تكبير يا هندسه , كده الإشاره مقطوعه ولكن لا أعلم من أين أبدأ , أرجوا المتابعه وجزاك الله كل خير

[حافظ السويد]

ركب ايسي نفس الاساسية
وليس تعديل
يمكن التعديل لايكون صحيح
حتى نعرف اذا كان سبب العطل هو الايسي
اما شيء اخر

[masmas8]

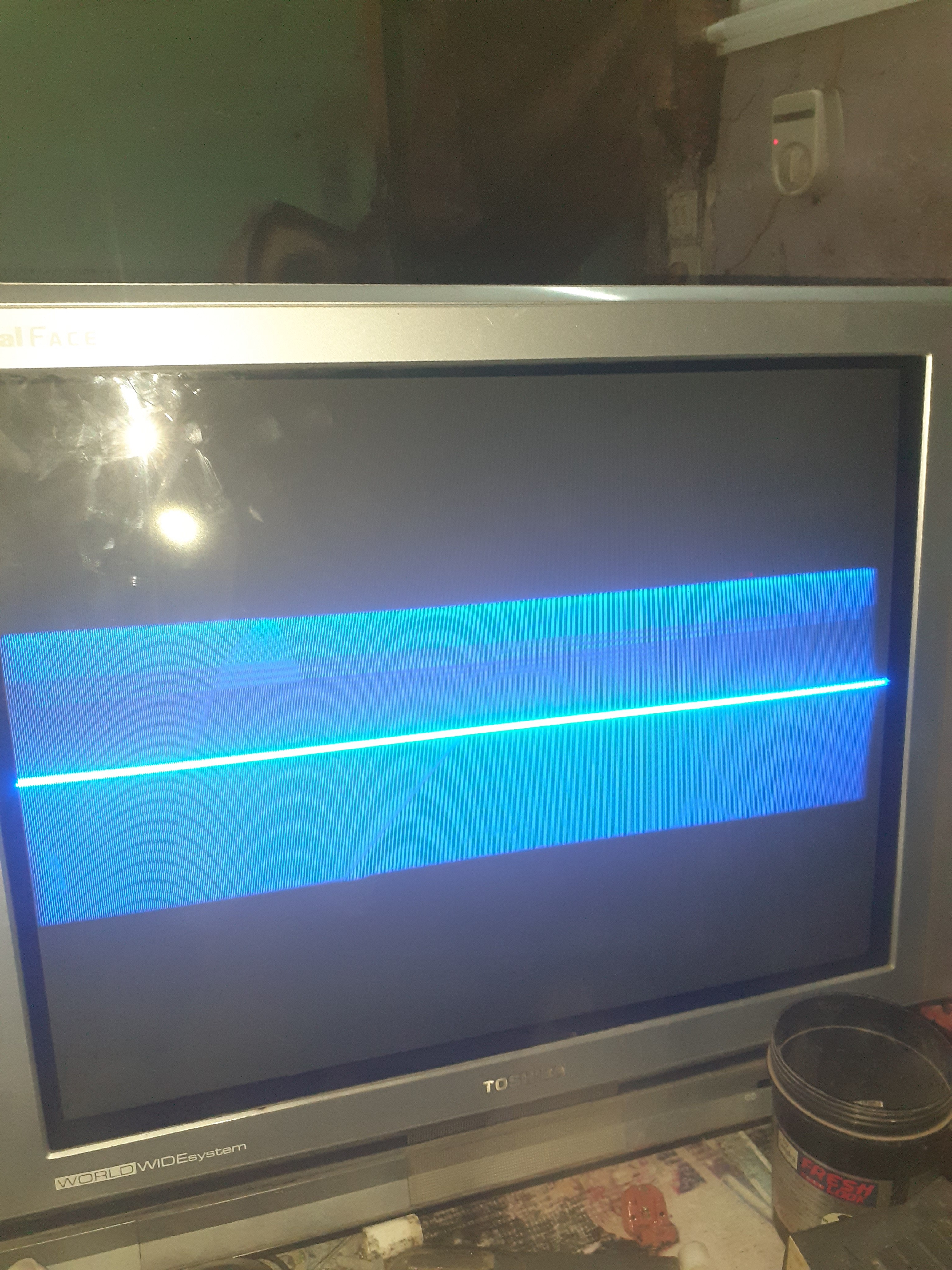

إشتريت آيسي جديد وركبته ونفس الوضع لكن لاحظت أن المقاومه علي طرف 6 من اللاين معمول سلك مباشر لأن المقاومه تالفه فركبت مقاومه اكبر قيمه في حدود 30 أوم الجهاز إشتغل ولكن زي الصوره دي أرجوا المتابعه يا بشمهندس حافظ وجزاك الله كل خير

https://l.top4top.io/p_2578bejad1.jpg

[حافظ السويد]

عليك معرفةقيمة المقاومة الاساسية
وتركيبه والتجريب
للاسف الموبايل تعطل متذ فترة
والذي اعمل عليه لايوجد عليه مخططات
اي مخطط توشيبا يعمل بنفس ايسي الفريتكال ممكن تستعين فيه
وستجد المقاومة بنفس الرقم

[masmas8]

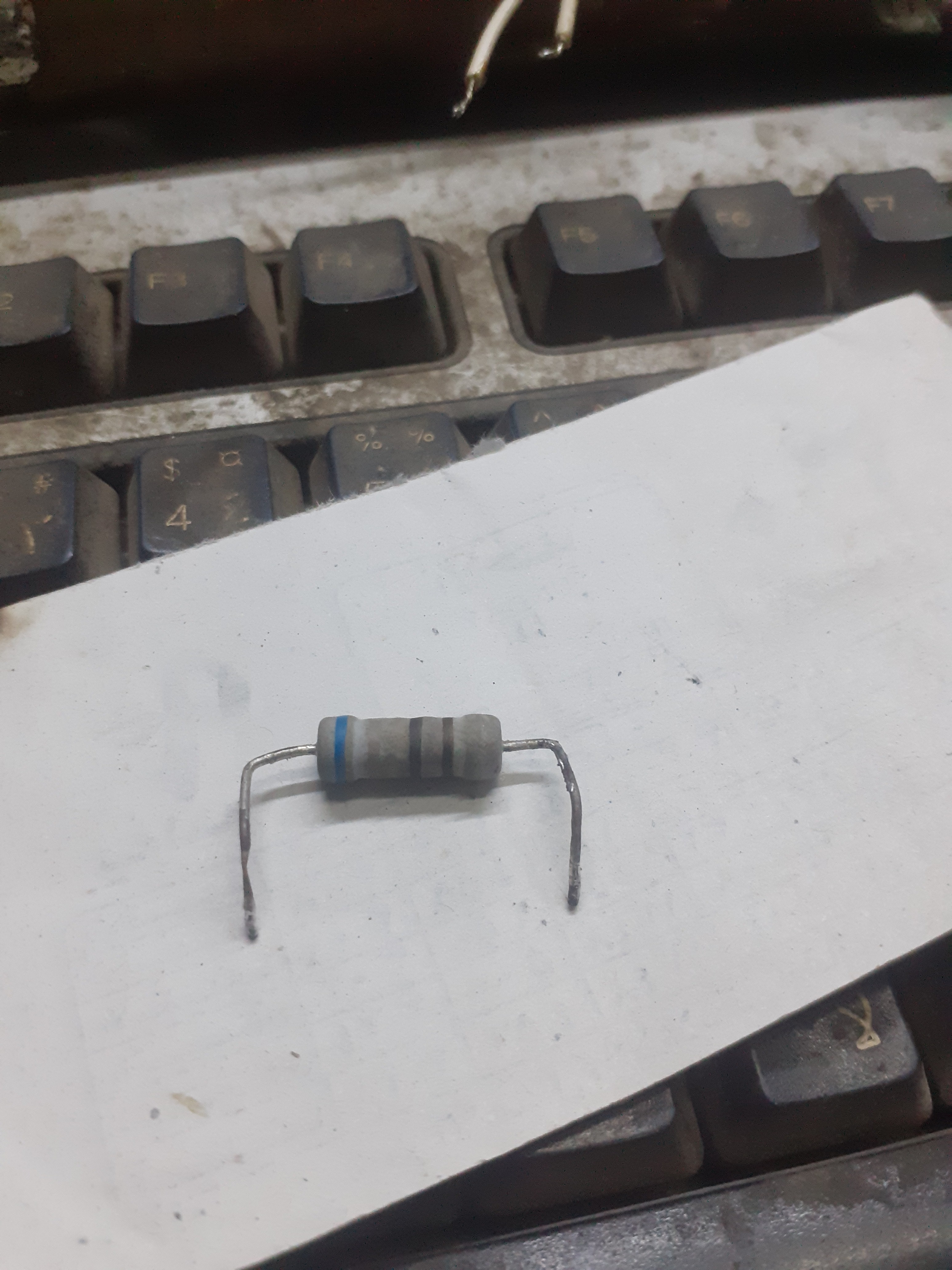

هيا دي المقاومه يا هندسه أنا شاكك أنها أعلي من 10 أوم لأن أقل من كده الجهاز بيفصل , لكن اللي أقصده لو تلفزيون توشيبا عادي فيه الصوره اللي بعتها لحضرتك في الرد السابق يبقي العطل فين وبعت ليك صوره المقاومه أسف جدا طولت عليك لكن الجهاز مقرف جدا
https://l.top4top.io/p_25789dqvz1.jpg
