[احمدمخيمر]

السلام عليكم ورحمة الله وبركاتة
تلفزيون 26 بوصة
جاء فاصل نهائى
بعد الفحص تبين تلف str w6556a
تم استبدال str بأخر 6553
اصبح الجهاز فى وضع استاندباى
ولاكن الجهاز به صيانة من قبل فنى اخر
وفى توصيلها كانت موصلة من جانب الفنى الاخر
بين اطراف اللاين على البورده

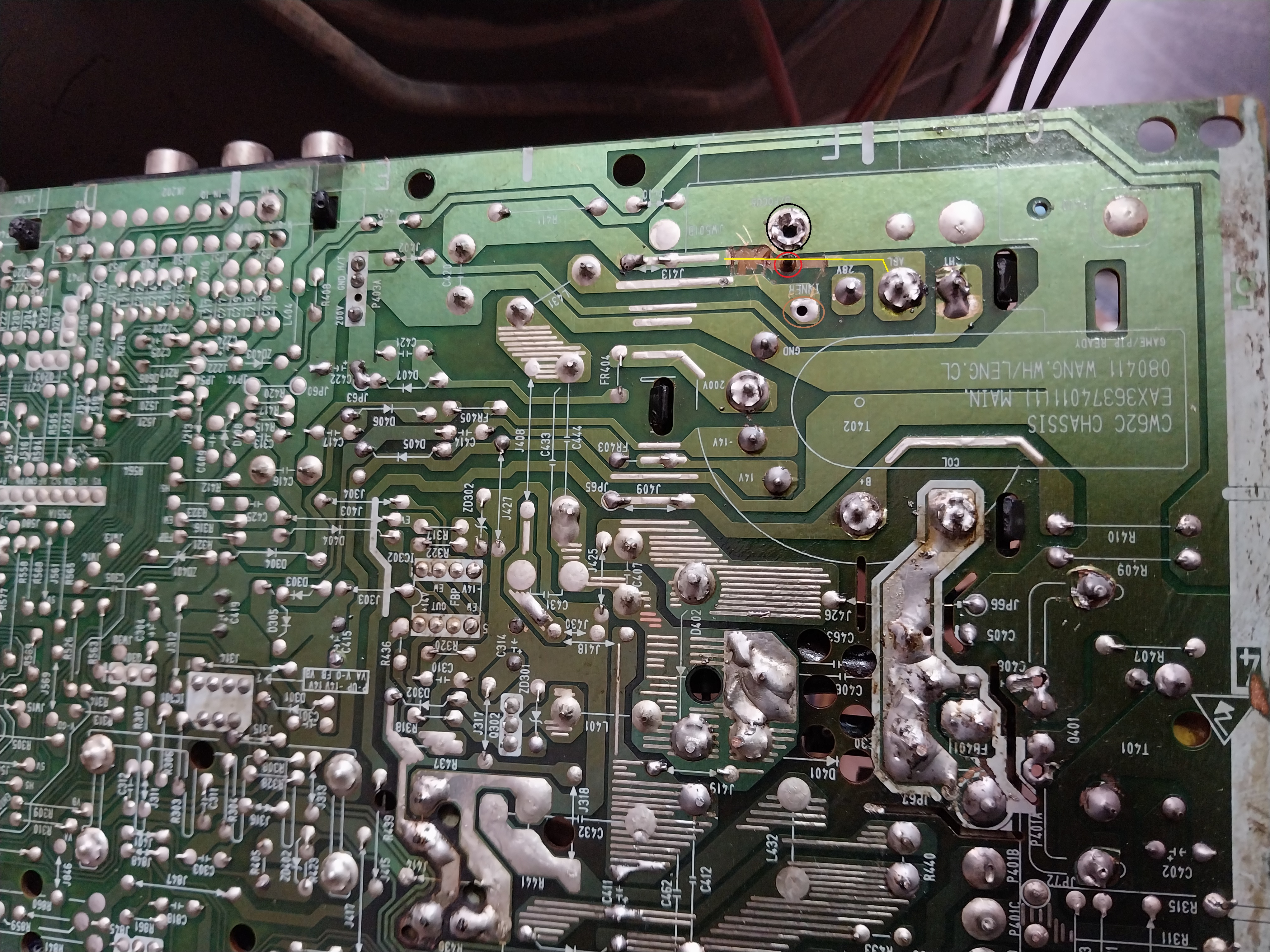

سأرفق لكم الصورة
الرجاء تكبير الصورة لكى تظهر الدوائر
كما تعلمون فى لاين LG بيكون بنز من بنوز التوصيل على جانب من الصف
اى بعيدا عن الصف وهو اعتقد للتثبيت
وداخل البوردة تكون البادة الخاصة به فى الارضى
وهى عليها دائرة سوداء داخل الصورة
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــ
هنا عند تنزيل اللاين على البوردة البنز الخاص بالتثبيت
لن يقابل فى مكانة
لذلك تم عمل ثقب فى اللوحه لكى ينزل اللاين
ومكان الثقب علية دائرة حمراء
طيب
الثقب الذى حدث قام بقطع خط ABL
ومن المفروض يكون الخط موصول كما متعلم علية بالاصفر

وفى طرف من اماكن اللاين فارغ وهو INNR علية دائرة بنى
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــــــــــــــــــــــــــ
الوضع الذى جاء به
كل الاطراف دى متوصلين بسلكة مع بعض
الطرف GND اللى عليه دايرة سودا
والطرف المثقوب اللى علية دايرا حمراء
وطرف ABL
والمكان الفارغ INNR
انا قمت بوصل البنز الثاقب البوردة بوصلة مع الارضى الباده الخاصة به
وتوصيل الخط المقطوع ABL
اما INNR لم اصله بأى شئ
مع انه فارغ
الجهاز الان استاندباى
هل توصيل اللاين صحيح
انا لم اقم بثقب البورده
لا اعلم تم تغيير لاين ام خطأ مصنعى
ثقب التثبيت لن يقابل مكانه
مكونات الجهاز
STRW 6556A
بور لاين TT2190
فيرتكال STV 9326
ايبروم 24LC16
صوت LA42102N
بروسيسور TDA12011PQ/N1F00
شاسية CW62C
لاين
PB76A
QF19S

[احمدمخيمر]

رقم الشاسية كامل
EAX36374011(1)

[حافظ السويد]

اولا
لايوجد لاين بهذه الارقام
ابحث عن رقم اخر
ثانيا
ارفع صور وليس ملف مضغوط

[احمدمخيمر]

المشاركة الأصلية كتبت بواسطة حافظ السويد

اولا
لايوجد لاين بهذه الارقام
ابحث عن رقم اخر
ثانيا
ارفع صور وليس ملف مضغوط

لك الصوره

[احمدمخيمر]

اظهرى بقى

[احمدمخيمر]

الصورة رافضة تظهر

[حافظ السويد]

وايه عن رقم اللاين
ركب لاين اساسي
وجرب

[احمدمخيمر]

منا مفيش علية غير الرقمين دووول
معلنهوش اى حاجه تانى
ومش عارف دا بتاعه ام لاء
واصلى
معنديش لاين له

[حافظ السويد]

احضر لاين وركبه
وجرب
وممكن تجرب اي لاين اخر
بتوصيله بأسلاك الى مكان اطراف اللاين في الشاسيه

[احمدمخيمر]

عندى 1010
ممكن الطريقه
وممكن الرقم الاصلى لاين الجهاز دا

[حافظ السويد]

الطرف2 في اللاين بيتوصل على مكان الطرف1في الشاسيه
الطرف4 بيتوصل على مكان الطرف2
الطرف7 بيتوصل على مكان الطرف6
الطرف8 بيتوصل على مكان الطرف10
الطرف9 بيتوصل على مكان الطرف9
الطرف10 بيتوصل الى مكان الطرف5
والباقي بدون توصيل
اذا اشتغل الجهاز سيعمل بخط فريتكال في منتصف الشاشة
بسبب عدم وجود اطراف في اللاين خاصين بالسالب والموجب لتغذية الفريتكال
وهكذا تعرف اذا كان العطل من اللاين اما لا

[احمدمخيمر]

احسنت مهندسنا
ان شاء الله هجرب على لاين 1010
واوافى حضرتك

[احمدمخيمر]

ممكن رقم اللاين الاصلى الخاص الشاسية دا مهندسنا الكبير
عشان ابعت اجيبة من القاهره

[حافظ السويد]

هل جربت اللاين1010 واشتغل

[احمدمخيمر]

مشتغلش على لاين 1010
مع سلامة التوصيلات بأسلاك خارجية كما تفضلت
لم يقلع ولا يعطى خط الفيرتكال
نفس الحال كما فى اللاين الخاص به
على خرج الشوبر
جهدين
الاول 125فولت
والثانى 46فولت
مع العلم
اللاين المستخدم فى التجربة من 14 الى 21 بوصة
والجهاز دا راكب على شاشة 26 بوصة
اعتقد لن يكون فى مشكل من هذا ف الاختبار
