[masmas8]

السلام عليكم ورحمه الله وبركاته
المهندسين الكرام
تحيه طيبه وبعد

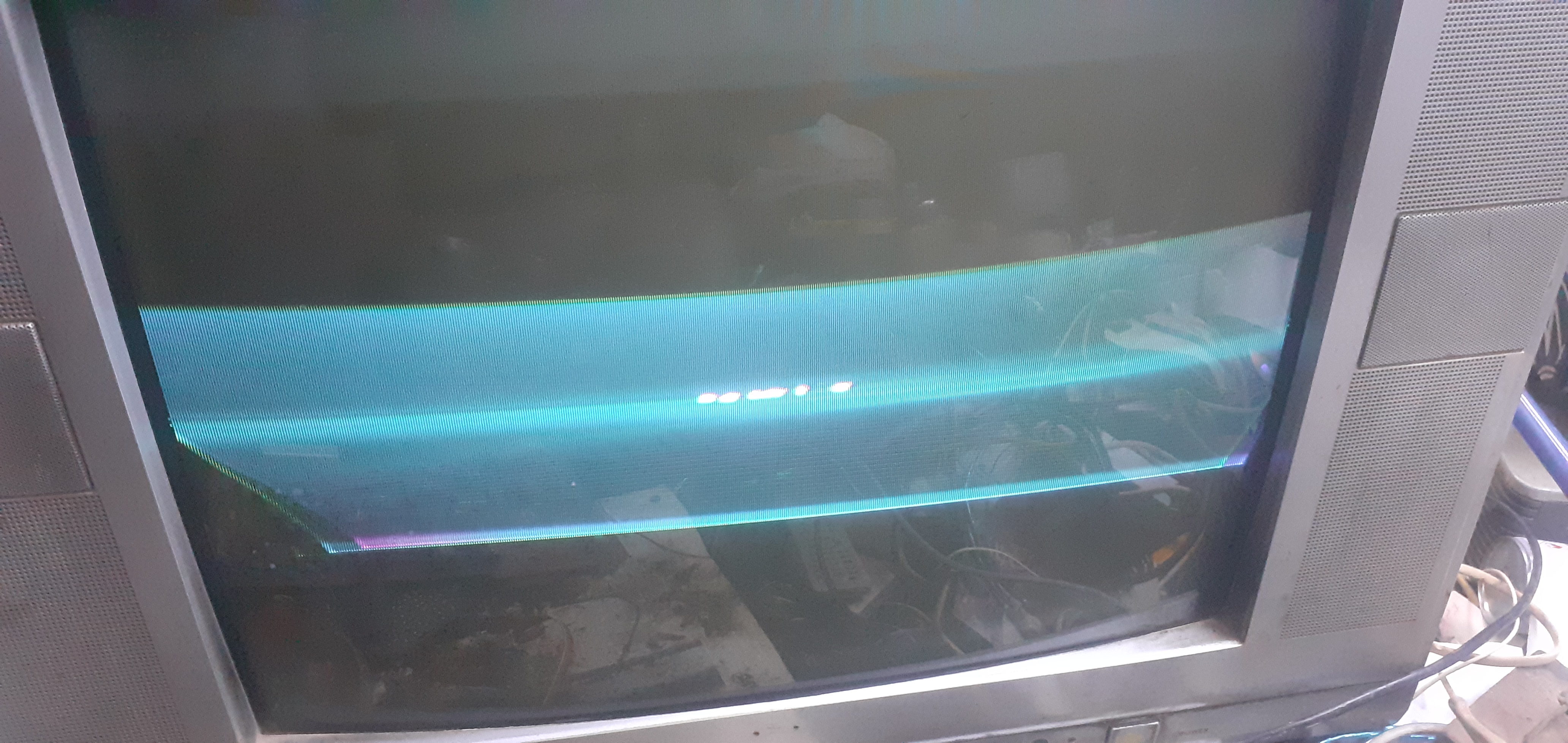

تلفزيون صيني 21 بوصه موديل NGT2133 الجهاز به نقص شديد في الصوره من الأعلي والأسفل وجدت مكثف منتفخ أمام الفرتكال بقيمه 16/1000 فولت قمت بتغييره ولا جديد , أغلب القطع والفولت تمام أرجوا توضيح سبب العطل والمساعده في حل المشكله ولكم بيانات الجهاز الداخلي
آيسي العمليات
TDA11136ps/N3/3

آيسي البور
K2645

آيسي الفرتكال
LA 78040

آيسي الصوت
TDA7266

ترانزستوار اللاين
D 5023
أرجوا المتابعه ولكم جزيل الشكر والإمتنان

https://l.top4top.io/p_2878ofe4o1.jpg

[حافظ السويد]

يعني ذكرت قيمة المكثف
عليك ذكر رقمه على الشاسيه

[masmas8]

حمدالله علي سلامتك يا هندسه , رقم المكثف C833 , العطل طلع في اليوك ركبت واحد أخر الصوره إشتغلت ولكن في مشكله لسه نقصه حوالي 3 سم من أعلي وأسفل وعند توصيل الصوره تنقص رأسي أكتر , كنت هركب مكثف بقيمه 1.6 فولت علي التوازي مع المكثف الأحمر لكن عند نقص الصوره لا أدري ما العطل غريب أول مره يمر عليا أرجوا المتابعه وجزاك الله كل خير

[حافظ السويد]

عندما تذكر قيمة المكثف اذكر رقمه على الشاسيه حتى اعرف اي مكثف تقصد

[masmas8]

حاضر يا هندسه , ركبت مكثف سيراميك زي ما ذكرت لحضرتك الشاشه أصبحت كامله لكن عند توصيل الصوره تقل 3 سم من أعلي وتنزل حوال نصف سم من تحت , أرجوا المتابعه وجزاك الله كل خير

[حافظ السويد]

ابدل الابروم
وجرب
وان لم ينفع
ادخل على الس فيس واصبط ابعاد الصورة

[masmas8]

تم ضبط الإتساع الرأسي عن طريق السرفيس مود والجهاز يعمل بريموت ترنادوا ونفس القوائم بالضبط ولكن لو تكرمت الإتساع الأفقي كبير شويه والسرفيس مود بيرحل الإتساع الأفقي ولا يقلل ممكن طريقه أمامك لو أمكن وجزاك الله كل خير

[حافظ السويد]

المشاركة الأصلية كتبت بواسطة masmas8

حاضر يا هندسه , ركبت مكثف سيراميك زي ما ذكرت لحضرتك الشاشه أصبحت كامله لكن عند توصيل الصوره تقل 3 سم من أعلي وتنزل حوال نصف سم من تحت , أرجوا المتابعه وجزاك الله كل خير

المكثف السيراميكي الذي ابدلته
ماهو رقمه على الشاسيه
نوهت عليك سابقا عند ذكر مكثف
اذكر رقمه على الشاسيه

[masmas8]

آسف جدا جدا يا هندسه والله نسيت خالص الرقم ده لكن الجهاز مشي من عندي , عموما هما 2 مكثف سيراميك واحد 400 فولت والأخر 1.6 كيلوا فولت أنا ركبت واحد توازي علي 1.6 فولت ضبط الرأسي والأفقي مش كبير أوي , عموما الجهاز أستلمه صاحبه ورضي بالصوره كما هيا , علي فكره الجهاز شكله صيني من الخارج لكن هوا ترنادوا بالضبط نفس الشاسيه نفس القوايم أول مره يقابلني والشاسيه مش متغير هوا خاص بالجهاز , جزاك الله كل خير يا هندسه وربنا ما يحرمني من وجودك معانا بكل خير
