تحديد جوانب شاشة توشيبا 20qn xel
STRX6469-TB1261-LA78040-TA8256BH
3 لمبات البيان مضاءه ازرق اخضر احمر

الجهاز به قصور فى كافة الفولتيات خط 110V = 35V

وانفجار فى مكثف C310 تغذية الفيرتكالوغير مستقر فى فرد الشاشة

وتم تغيير LA78040 = TDA9302
ومكثف 220UF 35V C308 و

100UF/50V C309

الان اعمل على دائرة بور اسليتورلحصر الاعطال
الفولت الان

113V-25 - 5

تغذية الفيرتكال 24V

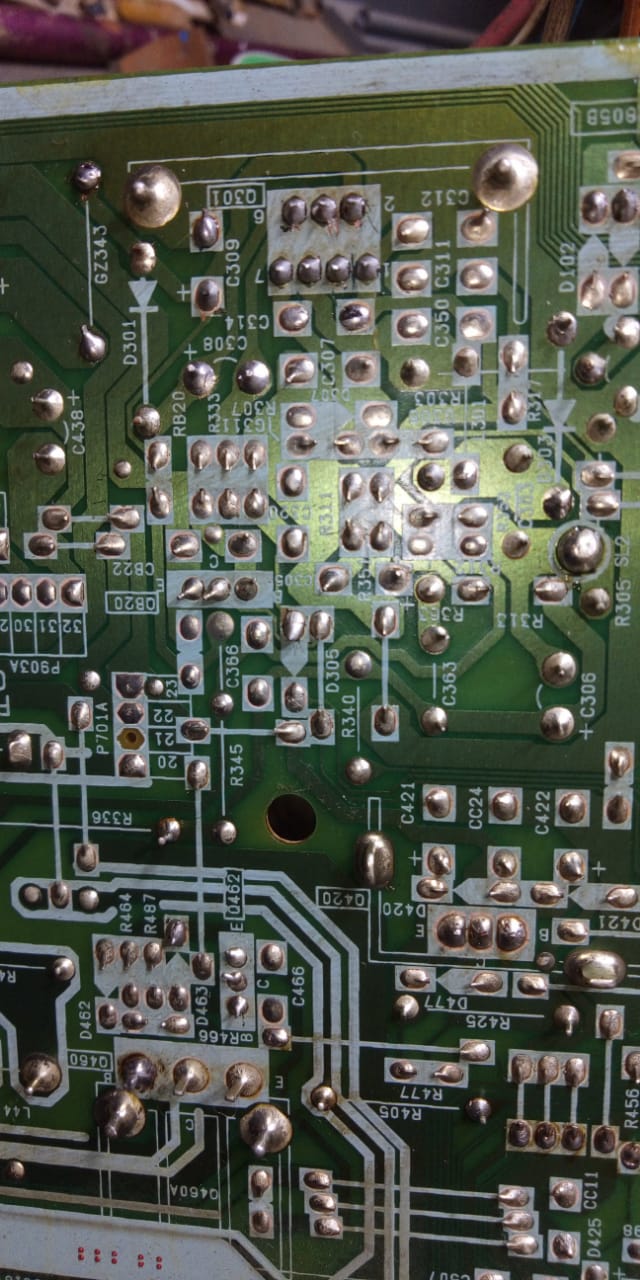

والصورة محدده فى الاجناب راجعت على اليوك لقيته قياسة سليم

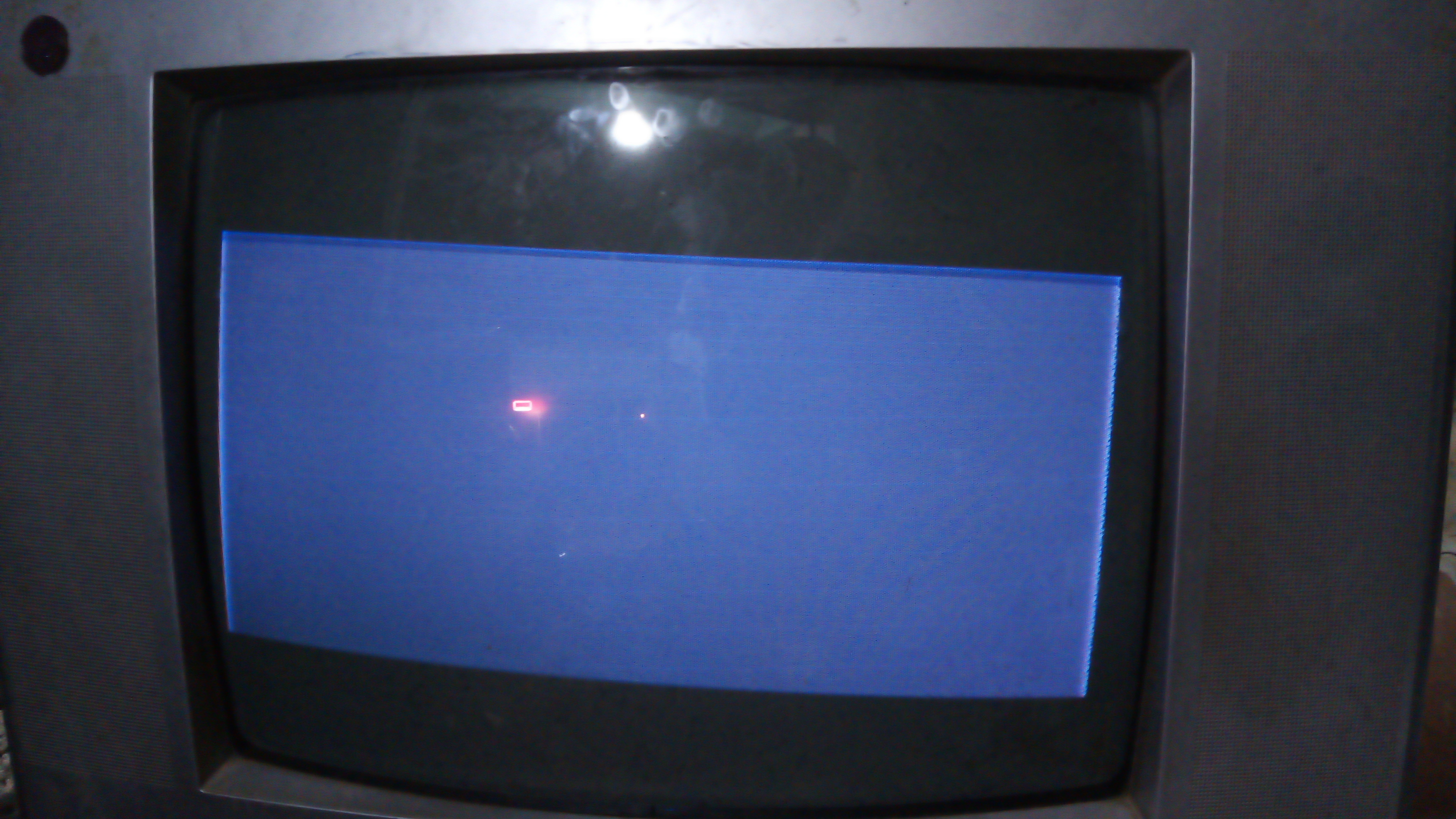

والوضع الحالى كما فىالصورة


ارجو المتابعه

[حافظ السويد]

ارفع الجهد من 110حتى130 فوت
وجرب

[سمير سالم]

تم زيادة الفولت الى 130v
خط 180v =179v

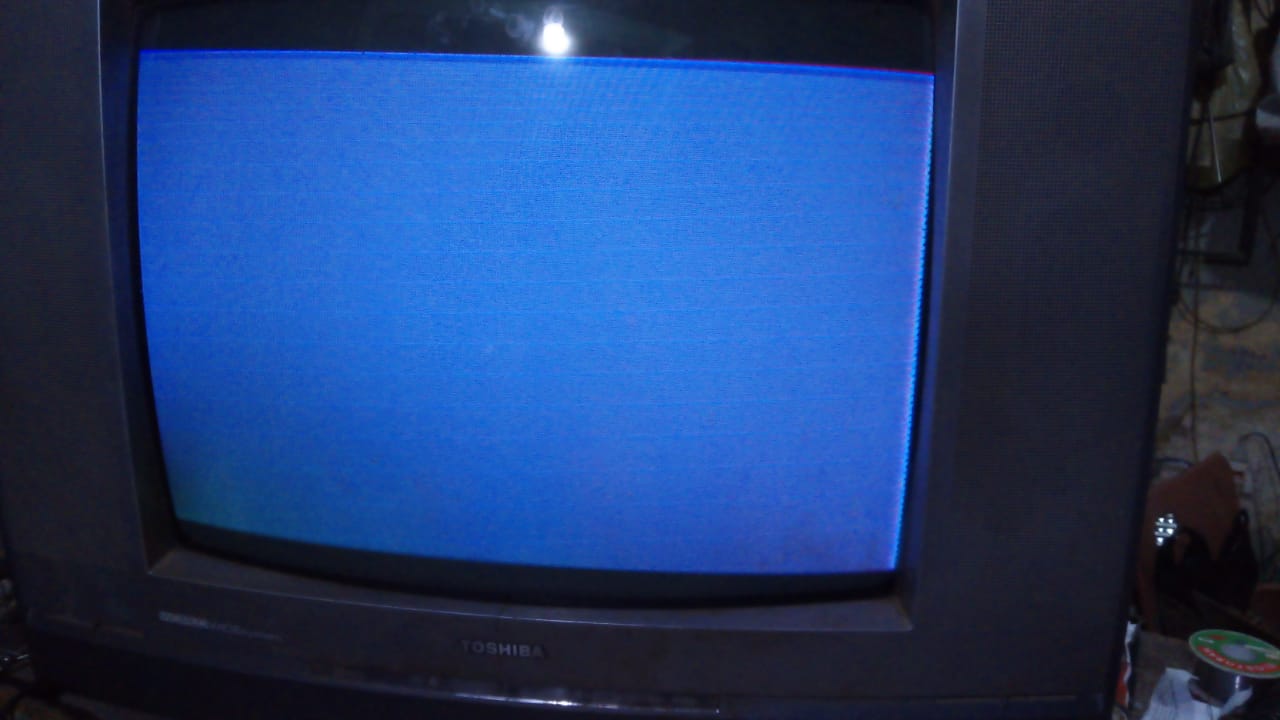

الشاشة اضاءت كامله باستثناء حوالى 2سم من اعلى الشاشة
وظهور خطوط بيضاء
ولايوجد بيانات قائمة المنيو او اى تأثير من البرسات
ارجو المتابعه

[حافظ السويد]

أبدل المكثفc308
وجرب

[سمير سالم]

كنت قد غيرته سابقا 220uf/35v

مايشغلنى الان لايوجد بيانات او تأثير للبرسات

ارجو المتابعه

[سمير سالم]

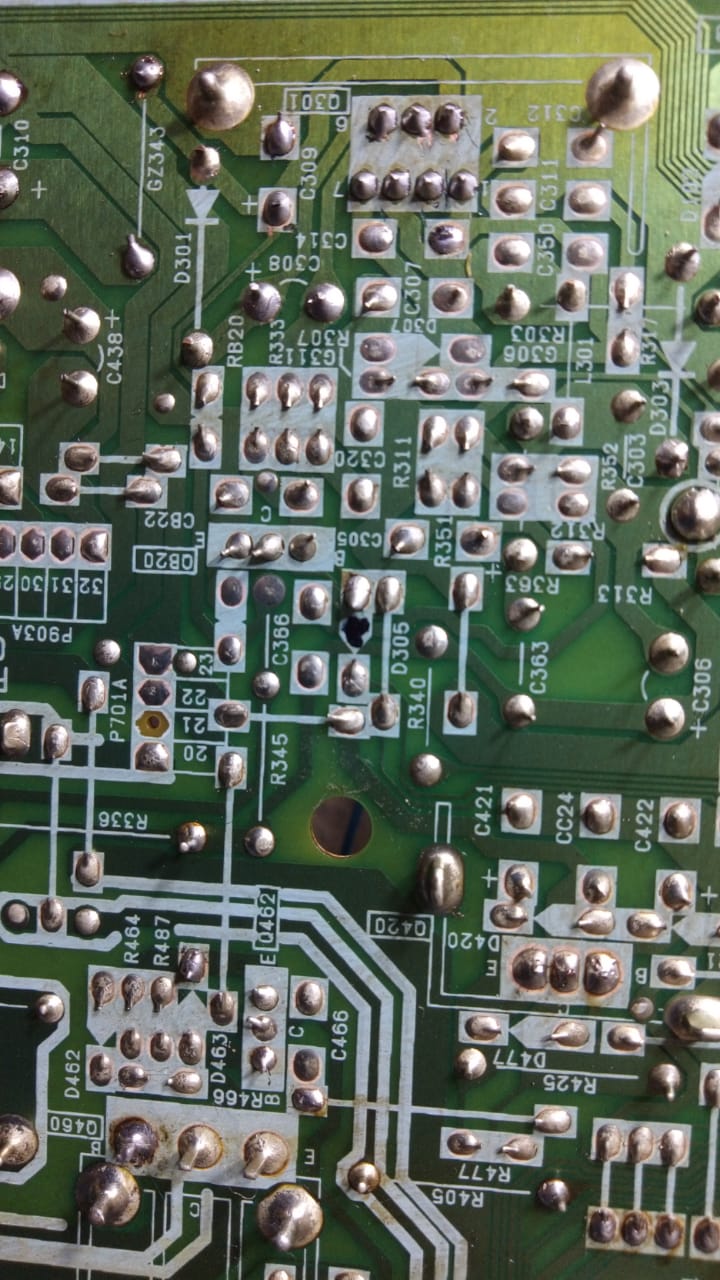

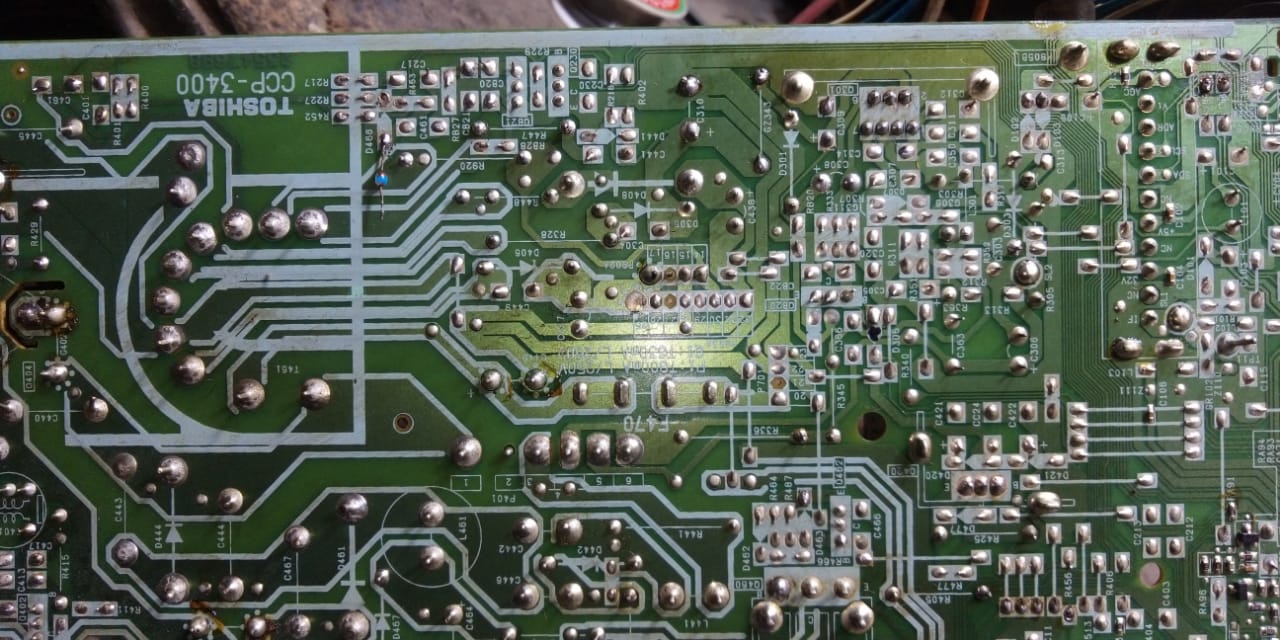

عند الفحص بدائرة الفرت وجد D305 به ترشيح متصل بطرف 6 فى TDA9302
قيمته بالمخطط ISS120 = بما يعادل ......؟

[سمير سالم]

ايضا وجد D466 به ترشيح بجوار الاين

ولااعرف قيمتة بالفولت

ارجو معرفة قيمتهم

[حافظ السويد]

D305 هو ديود عادي1N4148
.اماD466لم اجده
مع ايه مرتبط

[سمير سالم]

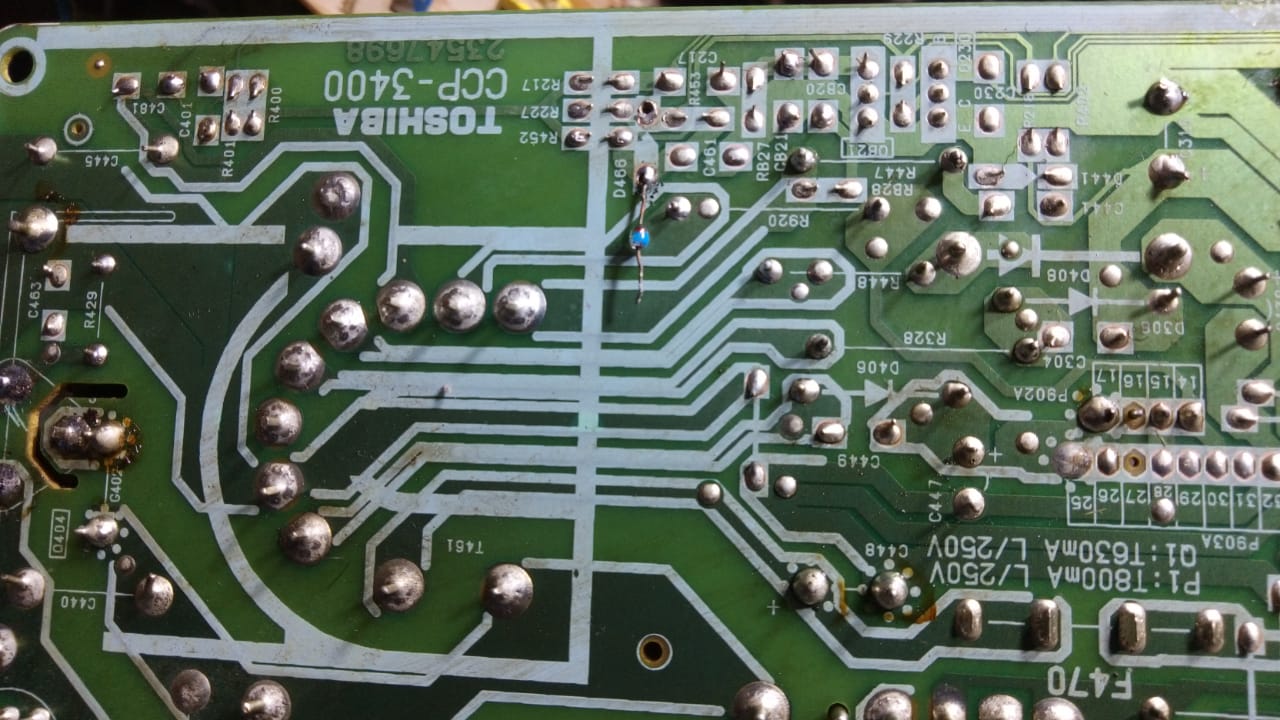

D466 جنب اللاين متصل بمقاومات يصل الى الطرف 8 من الاين
والاثنين نفس اللون الازرق ونفس الحجم

بيقرؤا على الجانبين بقياس 0.89 بعد رفعهم من البورده

[حافظ السويد]

لم أجده في المخطط
الطرف 8 هو طرف الABL
وعلى الأغلب ديود

[سمير سالم]

D305

D466

مقطع جامع للزنرين

ارجو الافادة هم كام فولت

[حافظ السويد]

نوهت أن الD305 هو ديود
ركب ديود1N4148
وجرب

[سمير سالم]

الوضع الحالى بعد تغيير 2 دايود

D305 ، D466
ارجو المتابعة

[سمير سالم]

لايوجد بيانات

[سمير سالم]

ارجو المتابعه

لاستعادة القوائم والبيانات
