[فارس المصرى]

السلام عليكم
معى جهاز تلفزيون ARION ELEGANCE PURE 21
يستعمل البروسيسور M8371PS
ترنزستور الباور D2498
صوت AN17821A
الحالة
هو الآن يعمل لكن يأخذ وقت حوالى دقيقة ونصف ليفتح
ماتم عمله
تم تغيير مكثف تغذية البرويسور بعد التشوبر
ثم تغيير كل المكثفات بعد التشوبر . بدون فائدة
الجهد الذى يتغير بين الإنتظار والعمل هو بقياس الجهد على الترنزستور V563 أثناء الإنتظار B = 8.6 - C= 10V - E=7.9
وأثناء العمل B= 8.7 - C= 11.7 -E= 8V وهذا هو التغير الوحيد الذى أجده . وقد قمت بتغيير المكثفان على أطرافه
فأرجو المساعدة

[حافظ السويد]

اذكر رقم الشاسيه

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة حافظ السويد

اذكر رقم الشاسيه

السلام عليكم
الشاسيه CY-PH2529PD

[فارس المصرى]

المخطط

[فارس المصرى]

المشكلة كانت فى المكثف C201 على رجل البروسيسور
لكن صار يفتح ثوانى ويطفى لوحده
وكان قبل تغيير المكثف كان يعمل صوت حشرجة خارجة من الباور أثناء توقفه والآن زالت لكنه يتوقف بعد ثوان بمعنى الفتيلة تضىء
ويطفى قبل إضاءة الشاشة ثم تشتعل الفتيلة وتنطفىء مرة أخرى
وقمت بفصله بعد ثالث مرة

[حافظ السويد]

انت ذكرت في اول الموضوع
أنه يأخذ وقت حتى يعمل.يعني الجهاز كان يستمر في العمل ولم يفصل
يعني بعد إبدال المكثف الجهاز صار يفصل
اعيد المكثفc201
وابدل المكثفين
C305
C306
وجرب

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة حافظ السويد

انت ذكرت في اول الموضوع
أنه يأخذ وقت حتى يعمل.يعني الجهاز كان يستمر في العمل ولم يفصل
يعني بعد إبدال المكثف الجهاز صار يفصل
اعيد المكثفc201
وابدل المكثفين
C305
C306
وجرب

أخى
تم إرجاع المكثف وتغيير المكثفان المشار اليهما ومازال العطل
الجهاز يقلع والفتيلة تضىء ثم تنطفىء قبل إضاءة الشاشة ويتكرر ذلك تلقائيا

[فارس المصرى]

أنوه أيضا أخى الى :
كان الجهاز يصدر صوت حشرجة قبل أن يقلع بعد حوالى دقيقة ونصف من التشغيل
لكن بعد تغيير المكثف c201 لم يكن هناك إنتظار ولا حشرجة وأقلع فورا واستمر لكنى بقياس الجهد الخارج من التشوبر وجدته 127 فولت وإعتقدته 110 فقمت بتحريك البوط للتقليل الى 110 وأثناء ذلك إنطفأ الجهاز فنزعت الفيشة من الكهرباء ووضعتها مرة أخرى فوجدت الحال المذكور .
وقد تبين لى بعد ذلك بعد الحصول على المخطط أن الجهد 130 فولت.
وأيضا الجهاز كان جاى بمقاومة مكان البوط وأنا شلتها ووضعت بوط 4.7 k. هذا لتكون ملما بكل ما حدث

[حافظ السويد]

المخطط الذي وجدته حضرتك عاىد لجهاز 29 بوصة
وليس21او14بوصة
يجب أن يكون الجهد110في ال21 بوصة
و105في ال14بوصة
اضبطه على110في حال الجهاز 21
هل المكثفين
C305
C306
على خرج الشوبر
اما خرج اللاين

[فارس المصرى]

على خروج التشوبر
الـ c306 470uf/50v وفعلا وجدت أحشاءه خارجة منه من أسفل
أما c305 فهو الـ 100uf/63v

وتغذية الرأسى سالب وموجب من التشوبر

والجهاز 21 بوصة

[حافظ السويد]

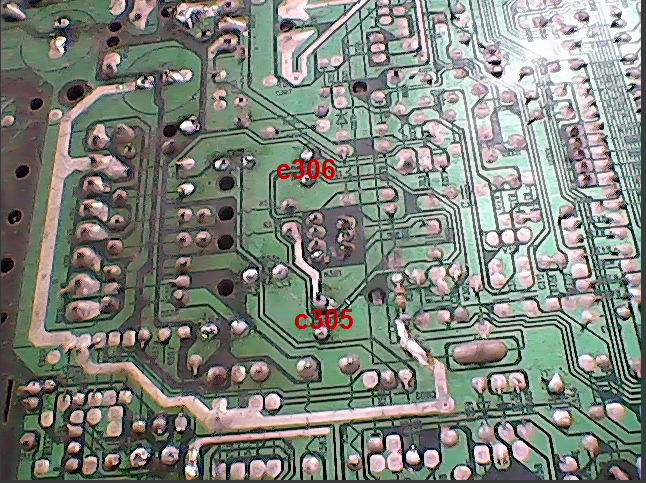

ارفع صورة من جهة اللحامات
لمنطقة مكثفات خرج الشوبر
وصورة لمكثفات منطقة خرج اللاين

[فارس المصرى]

المشاركة الأصلية كتبت بواسطة حافظ السويد

ارفع صورة من جهة اللحامات
لمنطقة مكثفات خرج الشوبر
وصورة لمكثفات منطقة خرج اللاين

تفضل

[حافظ السويد]

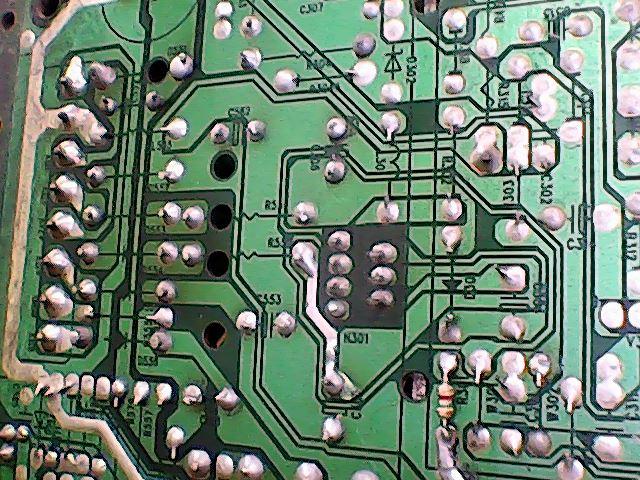

اريد صور تكون ارقام المكونات واضحة في الصورة .بدون أن تكتب عليها حضرتك

[فارس المصرى]

تفضل

[حافظ السويد]

المكثفين
C305
C306
يجب أن يكونا نفس القيمة
ركب1000مكرو25
وابدل المكثفC553
وجرب
