المبرمجة الخماسية 24CXX - 93CXX - 25CXX - NVM3060 - SDA2506 هدية منى لكم
وتعمل على منفذ الـ COM - RS232 و تعمل بالبرنامج Ponyprog

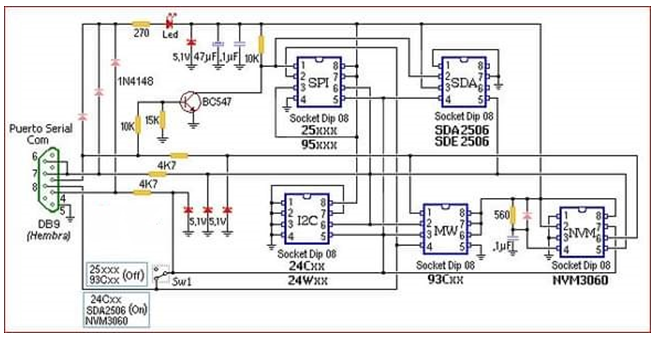

المخطط

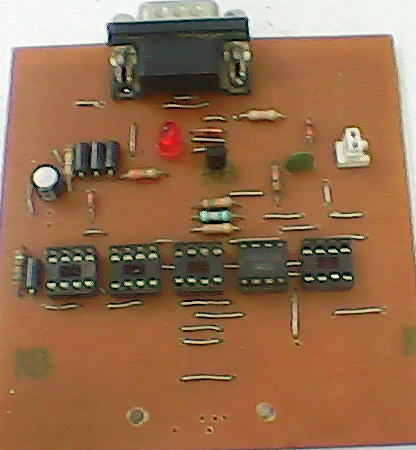

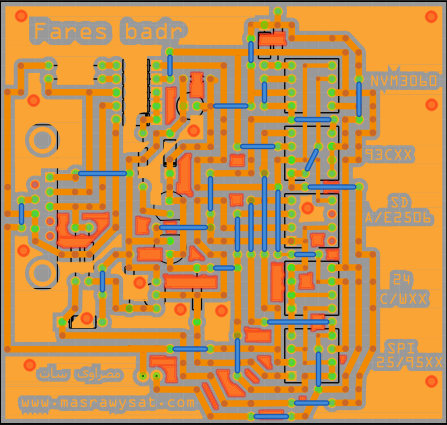

صورة البوردة بعد رسمها

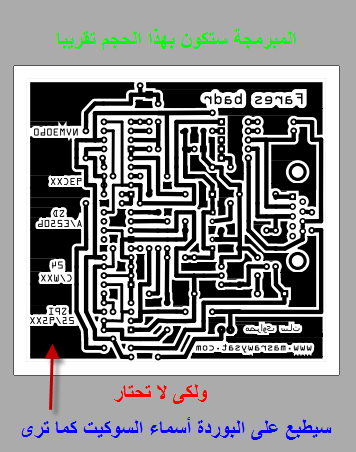

صورة البوردة بعد الطباعة من ملف pdf

النقطتين بجانب مصراوى سات على الطباعة هم الجامبر تضعه. وتنزعه فى حالة spi .

وسأرفق لكم برنامج التشغيل + ملف PDF جاهز إطبعه على طابعة ليز و جمع المبرمجة . وادعو لى بخير
ومرفق أيضا ملف word به القطع وشرح البرنامج وهو مقتبس من موضوع للباشمهندس أحمد إسماعيل ولعدم تكرار الشرح.

صحيح أن أخى أحمد إسماعيل قد قدم الموضوع قبل ذلك لكن ماقدمه مخطط وصورة المبرمجة وشرح البرنامج . ويقف الفنى المسكين أمام الصورة ويقول ( حلوة هنفذها ) ويأتى للمخطط ويقول ( إيه الكعبلة دى صعبة ) ويصاب المسكين باليأس .
لكن بفضل من الله أولا وأخيرا . أطلعتكم على الرسم ومرحلة الطباعة و أهديتكم ملف الطباعة .
[IMG][/IMG]
قم بقص البوردة على حجم الرسم وقم بتنظيفها ثم إطبع الرسم على البوردة بمكواة الملابس . أو بالآسيتون ثم ضع البوردة فى محلول كلوريد الحديديك وبعد ربع ساعة هتلاقيها جاهزة للتخريم ووضع القطع . واللى مش عارف يسأل وهنساعده إن شاء الله الكريم

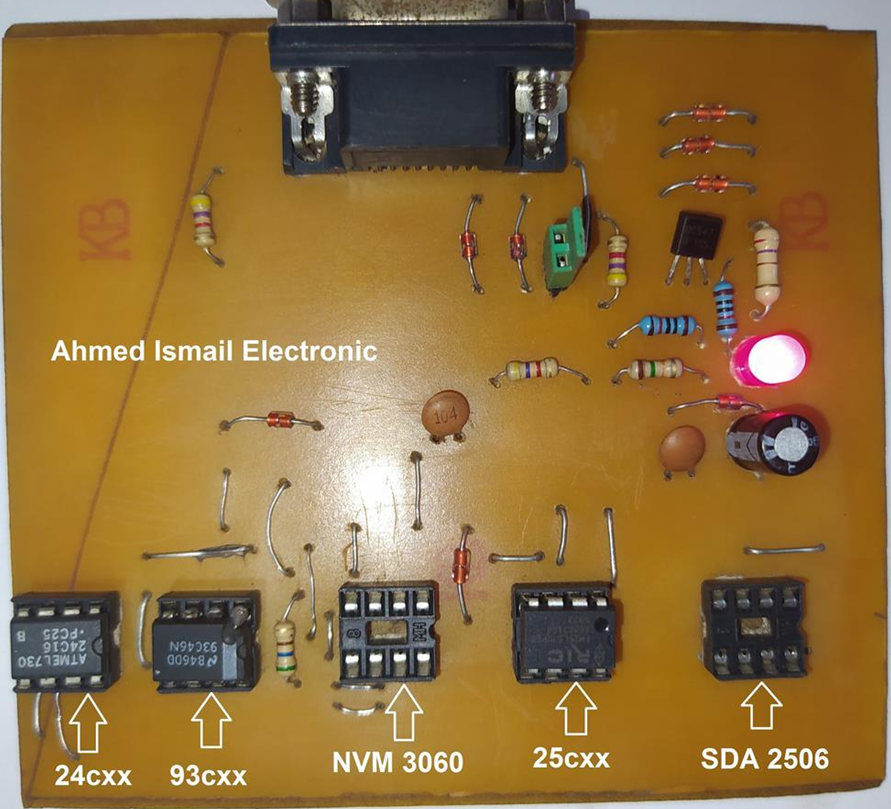

وهذه صورة تنفيذها من موضوع الباشمهندس أحمد إسماعيل
