خبراء Qmax 999 H1 MINI HD

lemostrong · #1 2025/02/10, 02:04 PM

برجاء من خبراء صيانة رسيفر كيوماكس h1 mini hd
عايز اعرف رقم الاى سى المشار اليه بالسهم الاحمر فى الصورة المرفقة
ومعرفة الاطراف البديلة لانى وانا بشيلة اتحرق مكان الاطراف او اتشالت من مكانها
ياريت لو سمحتم اوصل الاطراف دى فى اى مكان على البوردة لانى مش لاقى جهاز مشابه له حاليا للمعرفة

Moh-elkzaz · #2 2025/02/10, 02:13 PM

ارجو ذكر سبب خلعه ولماذا قمت بالاصلاح في تلك المنطقه؟
ومنظمات جهد البورده لديك كما بالتالى
عليها عدد 2 ايسي خمسه طرف s15/s10
عليها ايسي اشاره 8 طرف s8036
عليها ايسي باور6 طرف s47
عليها ريجلوتر3 طرف 1117
وغالباً بالظبط المشار إليه من خلالك S10

lemostrong · #3 2025/02/10, 02:39 PM

سبب خلعه لان المكثفات السطحية اللى حوليه بتدى شورط
فقولت اشيلة فاتحرق منى الاى سى والخطوط اللى كان راكب عليها على البوردة
ومازال نفس الشورط على الخمس مكثفات السطحية داخل المربع الاحمر

Moh-elkzaz · #4 2025/02/10, 03:16 PM

هل هذه صوره بورده الجهاز ام صوره مستعين بها شبه جهازك المرفقة من قبلك ؟؟
اذكر سبب خلعه ؟
الجهاز كان لمبه حمراء ام متوقف تماما
وكل مكان على البورده شورت ؟
حاول برفع المكثفات المشار عليهم من قبلك
قيسهم خارج البورده وتأكد بالقياس وضع البازر
ونظف مكان الايسي ومكان المكثفات وركب s15
وغالبا عندك مشكله فى العناصر حول الايسي الشبكى غير موجوده
ومكانها أعتقد به مشكله وايضا طرف خلف usb أعتقد غير صالح

عثرت على صوره ربما تساعد

lemostrong · #5 2025/02/10, 07:57 PM

بص حضرتك الجهاز لوحده ولع فتحته لقيت s47 مفحم
شيلته
لما جيت اقيس المكثفات لقيت شورت على المكثفات اللى حوالين s10 اللى هو رقم 1 فى الصورة فيه شورت بمجرد ما رفعته لقيت الشورت راح
بقيس المكثفات اللى حوالين الاى سى رقم 2 الموجود فى الصورة اللى انا معرفش رقمه لقيت فيه شورت جيت اشيله سرحت شوية فحرق الاى سى والتركات الخاصة بيه
وعلى الرغم انى شيلته لكن لسه فيه شورت على المكثفات

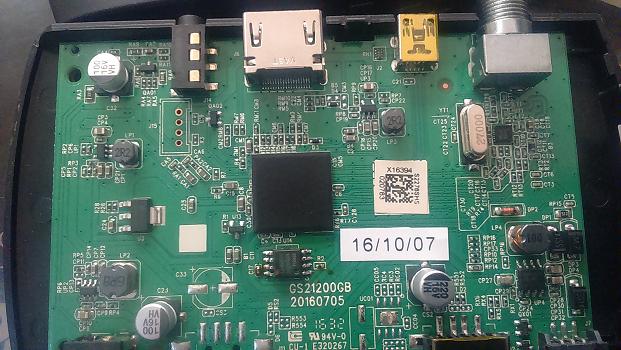

ودى صورة البوردة الحقيقية
انما صورة البوردة اللى فى اول الموضوع استعنت بيها من على الانترنت

Moh-elkzaz · #6 2025/02/11, 01:25 AM

الاتنين واحد ودخل 5 فولت من s47
تأكد من وصول 5 فولت على دخل S15 وركب العناصر فى اماكنها
كما موجوده بالبورده فى الاعلى
لو لم يوجد الجهد إذا راجع ايسى الباور s47
وايضا تأكد من عدم وجود تلامس أو شورت على مخارج ال USB

lemostrong · #7 2025/02/11, 05:02 PM

تمام سعادتك هغير الايسيهات واركبها وارد على حضرتك
بس فيه حضرتك مشكلة الاى سى رقم 2 التركات بتاعته مش فى البوردة ممكن تدلنى على اقرب اطراف ليها علشان اعمل ليها كبارى توصيل

Moh-elkzaz · #8 2025/02/12, 03:45 PM

اسمع ياهندسه هو ينفع لو توفر بورده تانيه
او صوره قريبه واضحه لبورده تانيه
اقدر اساعدك بيه نظف مكان الايسي بعنايه
ركب الايسى مظبوط مكانه الدخل عندك طرف رقم 4 من الايسي
وقارن بين البوردتين ارفع القياس من على اطراف الايسي
ان اشتغل تمام لو لا
قم بتجربه لحام دايوت 2 امبير على خرج الريجلوتر 1.7
واجعل كوبرى منه يغذى طرف 3 فى الايسي
والتوصيل على دخل ملف الفرايت الفولت واجب ان يكون 1.3 وجرب

Venom 2 · #9 2025/02/12, 03:52 PM

بعد اذنك يابشمهندس محمد
وايضا جرب ترفع الملف اللي جمب الايسي المحروق
ربما يكون به شورت
وشكرا لأستاذ محمد

Moh-elkzaz · #10 2025/02/12, 03:56 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة Venom 2

بعد اذنك يابشمهندس محمد
وايضا جرب ترفع الملف اللي جمب الايسي المحروق
ربما يكون به شورت
وشكرا لأستاذ محمد

لو الملف تالف الجهاز هينور ويطفى او ريستارت

Venom 2 · #11 2025/02/12, 04:06 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة Moh-elkzaz

لو الملف تالف الجهاز هينور ويطفى او ريستارت

تمام يابشمهندس كلام حضرتك حلو بس لو الملف تالف أيضا مش هيفتح الجهاز لانه به شورت
وانا لا اعترض علي رد حضرتك بل اتناقش معك وايضا انت استاذنا
وشكرا
